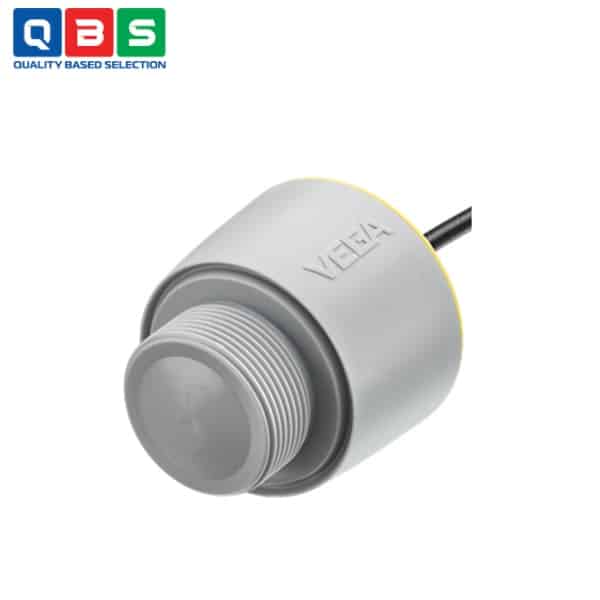

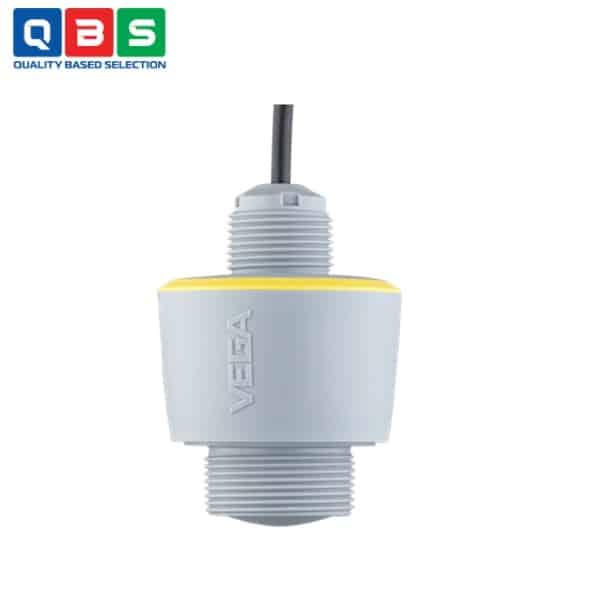

Cảm biến đo mức radar VEGAPULS C 21
| Tên sản phẩm | Cảm biến đo mức radar |
| Model | VEGAPULS C 21 |
| Thương hiệu | VEGA |
| Xuất xứ | Đức |
| Phân phối | Công Ty TNHH Kỹ Thuật QBS |
| Xem catalog sản phẩm | Catalog Cảm biến đo mức radar VEGAPULS C 21 |
Mô tả
Cảm biến đo mức radar VEGAPULS C 21 là cảm biến lý tưởng để đo mức không tiếp xúc trong các ứng dụng đơn giản, nơi yêu cầu mức độ bảo vệ cao. Nó đặc biệt thích hợp để sử dụng trong xử lý nước, trạm bơm và bể chứa nước mưa, để đo lưu lượng trong kênh hở và giám sát mức. Trong vận chuyển vật liệu rắn dạng khối, cảm biến được sử dụng trong các silo chứa vật liệu rắn dạng khối nhỏ hoặc các thùng chứa hở.
Ứng dụng của Cảm biến đo mức radar VEGAPULS C 21
-
- Trạm bơm: Đo mức nước trong giếng hút hoặc hầm bơm để kiểm soát bơm hiệu quả, tránh chạy khô hoặc tràn.
- Bể tràn mưa: Giám sát mức nước trong bể chứa nước mưa tràn, giúp quản lý hệ thống thoát nước đô thị và tránh ngập lụt.
- Đo lưu lượng trong kênh hở: Kết hợp đo mức để tính toán lưu lượng nước chảy trong kênh thoát nước hoặc sông ngòi.
- Xử lý nước thải: Đo mức trong bể chứa nước thải, hầm chứa (wastewater sumps), hoặc bể lọc cơ học (screens để lọc rác).
- Nguồn nước và lưu trữ nước sạch: Đo mức trong bể ngầm chứa nước đã xử lý, hoặc tại nguồn nước sông để lấy nước làm mát.
Thông số kỹ thuật cơ bản
| Thông số | Giá trị |
| Phạm vi đo | Lên đến 20 m (65.62 ft) |
| Độ lệch (độ chính xác) | ≤ ±2 mm |
| Góc chùm tia (Beam angle) | 8° |
| Tần số đo | W-band (80 GHz) |
| Tín hiệu đầu ra | 4…20 mA/HART; SDI-12 hoặc Modbus (tùy phiên bản) |
| Ren kết nối quá trình | G1½, 1½ NPT, R1½ |
| Ren kết nối lắp đặt | G1, 1 NPT, R1 |
| Áp suất quá trình | -1…+3 bar (-100…+300 kPa) |
| Nhiệt độ quá trình | -40…+80 °C |
| Nhiệt độ môi trường | -40…+80 °C |
| Nguồn cấp điện | 12…35 V DC |
| Cấp bảo vệ | IP66/IP68 (3 bar, 24 h), Type 4X/6P |
| Vật liệu phần tiếp xúc | PVDF (thân), FKM (gioăng) |
| Cáp kết nối | PUR cách điện |
| Bluetooth | Có (phiên bản Bluetooth), khoảng cách ~25 m |
| Kiểu đo | Radar FMCW không tiếp xúc |
Tham khảo Catalog chi tiết ở đây: Catalog Cảm biến đo mức radar VEGAPULS C 21
Nguyên lý hoạt động của Cảm biến đo mức radar VEGAPULS C 21
-
- Thiết bị phát liên tục tín hiệu radar qua anten, tín hiệu này được điều chế tần số (tần số tăng/giảm tuyến tính theo thời gian).
- Tín hiệu radar chạm vào bề mặt chất lỏng hoặc chất rắn, một phần bị phản xạ trở lại và được anten thu nhận dưới dạng echo.
- Do tín hiệu phát và tín hiệu nhận có độ trễ thời gian (time-of-flight), nên tại thời điểm nhận echo, tần số của tín hiệu phát đã thay đổi → tạo ra chênh lệch tần số (frequency difference).
- Chênh lệch tần số này tỷ lệ thuận với khoảng cách từ anten đến bề mặt chất.
- Khoảng cách được tính toán chính xác → suy ra độ cao mức chất (filling height).
- Giá trị mức được chuyển đổi thành tín hiệu đầu ra (4…20 mA/HART, SDI-12 hoặc Modbus) để truyền về hệ thống điều khiển.
Ưu điểm nổi bật
-
- Kết quả đo chính xác, không phụ thuộc vào môi trường, quy trình và điều kiện môi trường.
- Hoạt động không cần bảo trì nhờ công nghệ radar 80 GHz không tiếp xúc.
- Độ chính xác và độ tin cậy cao.
