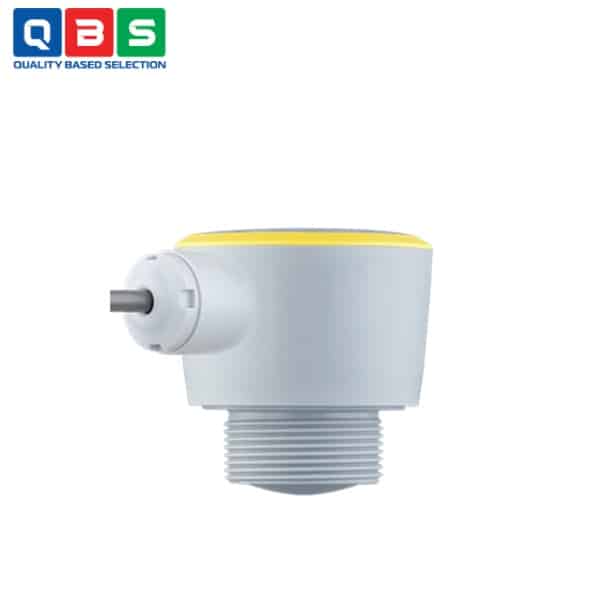

Cảm biến đo mức radar VEGAPULS C 22

Ứng dụng của Cảm biến đo mức radar VEGAPULS C 22

• • Xử lý nước sạch: Đo mức trong bồn chứa nước sạch, bồn lọc, bồn lắng hoặc bồn trữ nước ngầm.
  • Trạm bơm: Giám sát mức nước trong giếng bơm, bồn hút hoặc bồn đẩy để kiểm soát bơm tự động, tránh chạy khô hoặc tràn.
  • Bể tràn mưa/thải: Đo mức nước mưa tích tụ để phát hiện tràn, kích hoạt xả hoặc cảnh báo lũ.
  • Đo lưu lượng trong kênh hở: Kết hợp với máng đo Parshall hoặc Venturi để tính toán lưu lượng nước thải/sông ngòi dựa trên mức nước.
  • Giám sát mức chung: Theo dõi mức trong các bồn chứa nước thải, bồn hóa chất đơn giản, hoặc hệ thống thu gom nước thải.
  • Ứng dụng khác với chất rắn rời: Đo mức trong silo nhỏ hoặc container hở chứa vật liệu rời như cát, muối đường, thức ăn chăn nuôi nhỏ lẻ.

Thông số kỹ thuật cơ bản

Nguyên lý hoạt động của Cảm biến đo mức radar VEGAPULS C 22

1. 1. Thiết bị phát liên tục tín hiệu radar qua anten, tín hiệu này được điều chế tần số (tần số tăng/giảm tuyến tính).
   2. Tín hiệu radar chạm bề mặt chất đo (chất lỏng hoặc chất rắn rời) rồi phản xạ trở lại anten dưới dạng echo.
   3. Anten thu echo và so sánh với tín hiệu đang phát → tạo ra sự chênh lệch tần số (frequency difference).
   4. Sự chênh lệch tần số này tỷ lệ thuận với khoảng cách từ anten đến bề mặt chất đo.
   5. Khoảng cách được tính toán chính xác (độ lệch ≤ 2 mm) và chuyển đổi thành mức chất (filling height).
   6. Mức chất được chuyển thành tín hiệu đầu ra (4…20 mA/HART, SDI-12 hoặc Modbus) để truyền về hệ thống điều khiển.

Ưu điểm nổi bật

• • Kết quả đo chính xác, không phụ thuộc vào môi trường, quy trình và điều kiện môi trường.
  • Chiều cao tổng thể thấp và khả năng đo lường chính xác ngay cả trong trường hợp ngập lụt.
  • Hoạt động không cần bảo trì nhờ công nghệ radar 80 GHz không tiếp xúc.
