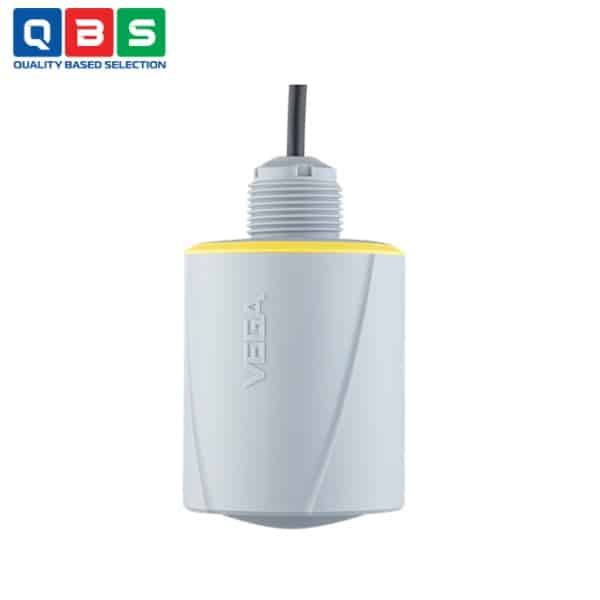

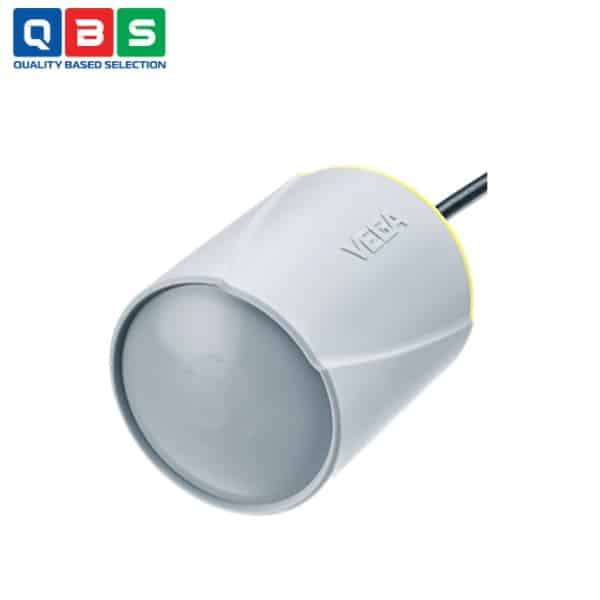

Cảm biến đo mức radar VEGAPULS C 23
| Tên sản phẩm | Cảm biến đo mức radar |
| Model | VEGAPULS C 23 |
| Thương hiệu | VEGA |
| Xuất xứ | Đức |
| Phân phối | Công Ty TNHH Kỹ Thuật QBS |
| Xem catalog sản phẩm | Catalog Cảm biến đo mức radar VEGAPULS C 23 |
Mô tả
Cảm biến đo mức radar VEGAPULS C 23 là lựa chọn lý tưởng cho việc đo mức không tiếp xúc trong các ứng dụng đơn giản, nơi yêu cầu mức độ bảo vệ cao. Nó đặc biệt phù hợp để sử dụng trong xử lý nước, trạm bơm và bể chứa nước mưa, để đo lưu lượng trong kênh hở và giám sát mức. Trong lĩnh vực vật liệu rắn dạng khối, cảm biến được sử dụng trong các silo chứa vật liệu rắn dạng khối cỡ trung bình, các thùng chứa phân đoạn hoặc các đống chứa hở.
Ứng dụng của Cảm biến đo mức radar VEGAPULS C 23
-
- Xử lý nước và nước thải: Đo mức nước tại nhà máy xử lý nước, trạm bơm, bể tràn mưa.
- Đo lưu lượng: Trong kênh hẹp, kênh mở (kết hợp với cấu trúc đo lưu lượng).
- Giám sát môi trường: Đo mức sông, hồ, đập.
- Công nghiệp chung: Đo mức chất lỏng trong bồn chứa thông thường.
- Đo mức chất rắn: Silo chứa vật liệu rời kích thước trung bình, đống vật liệu rời, bồn phân đoạn.
Thông số kỹ thuật cơ bản
| Thông số | Giá trị |
| Phạm vi đo | Lên đến 30 m |
| Độ lệch (độ chính xác) | ≤ ±2 mm |
| Góc chùm tia | 4° |
| Tần số đo | W-band (80 GHz) |
| Tín hiệu đầu ra | 4…20 mA/HART, SDI-12 hoặc Modbus |
| Kết nối lắp đặt | G1, 1 NPT, R1 |
| Áp suất quá trình | -1 … +3 bar |
| Nhiệt độ quá trình | -40 … +80 °C |
| Nhiệt độ môi trường | -40 … +80 °C |
| Điện áp hoạt động | 12 … 35 V DC |
| Cấp bảo vệ | IP66/IP68 (3 bar, 24 h), Type 4X/6P |
| Vật liệu tiếp xúc môi chất | PVDF |
| Bluetooth | Có (khoảng cách điển hình 25 m) |
Tham khảo Catalog chi tiết ở đây: Catalog Cảm biến đo mức radar VEGAPULS C 23
Nguyên lý hoạt động của Cảm biến đo mức radar VEGAPULS C 23
Hoạt động theo nguyên lý radar FMCW (Frequency Modulated Continuous Wave) ở tần số 80 GHz:
-
- Cảm biến phát liên tục tín hiệu radar qua anten.
- Tín hiệu bị phản xạ bởi bề mặt chất lỏng/rắn và quay trở lại anten dưới dạng echo.
- Bộ xử lý tính toán sự chênh lệch tần số giữa tín hiệu phát và tín hiệu nhận → tỷ lệ với khoảng cách đến bề mặt môi chất.
- Từ khoảng cách này, cảm biến suy ra mức chất (level) và chuyển đổi thành tín hiệu đầu ra (4-20 mA/HART, SDI-12 hoặc Modbus).
Ưu điểm nổi bật
-
- Kết quả đo chính xác, không phụ thuộc vào môi trường, quy trình và điều kiện môi trường.
- Không bị ảnh hưởng bởi các thiết bị lắp đặt trên tàu nhờ khả năng tập trung tín hiệu rất tốt.
- Hoạt động không cần bảo trì nhờ công nghệ radar 80 GHz không tiếp xúc.
