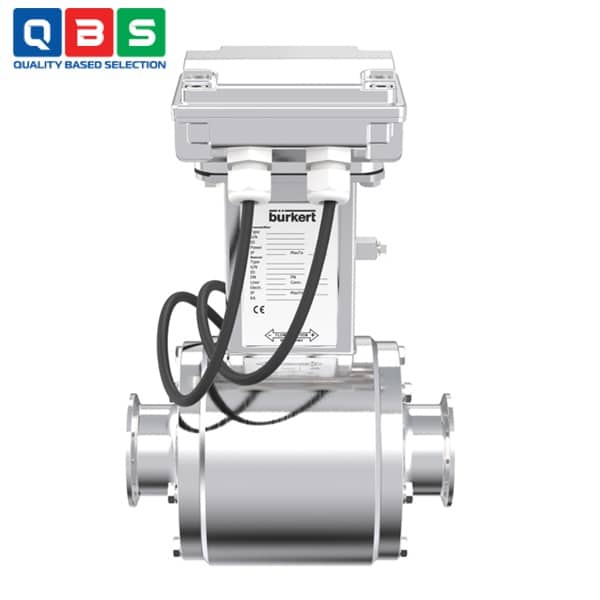

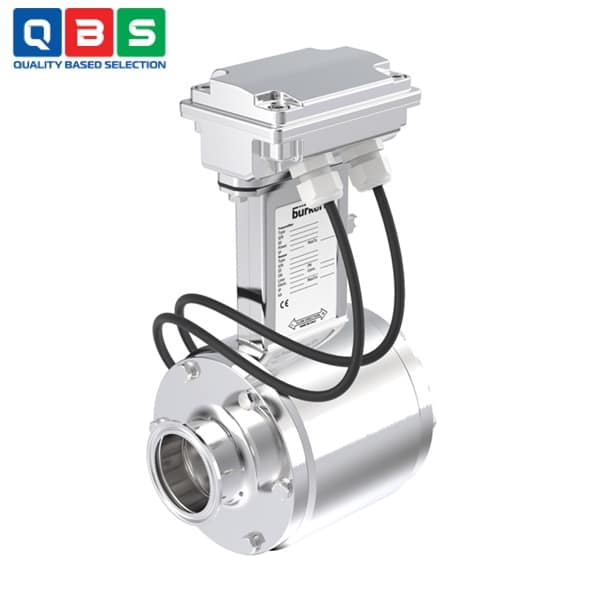

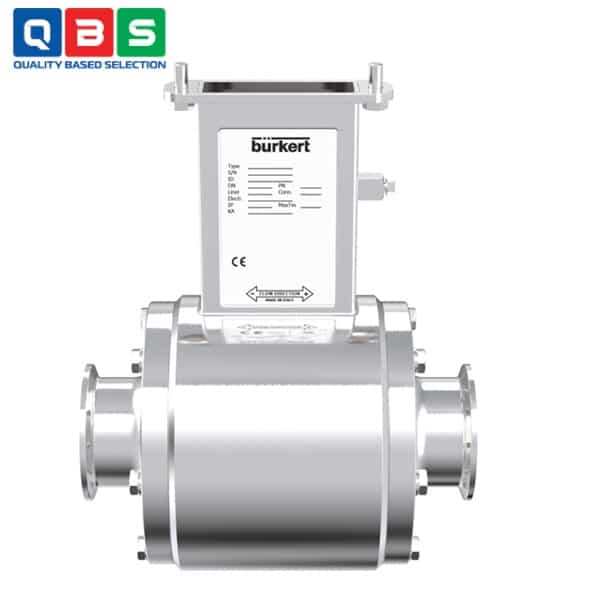

Cảm biến lưu lượng điện từ Type S056
| Tên sản phẩm | Cảm biến lưu lượng điện từ |
| Model | S056 |
| Thương hiệu | Burkert |
| Xuất xứ | Đức |
| Phân phối | Công Ty TNHH Kỹ Thuật QBS |
| Xem catalog sản phẩm | Catalog Cảm biến lưu lượng điện từ Type S056 |
Mô tả
Cảm biến lưu lượng điện từ Type S056 (phiên bản nhỏ gọn hoặc điều khiển từ xa) phù hợp cho các ứng dụng có lưu lượng thấp và chất lỏng có độ dẫn điện tối thiểu. Kết hợp với bộ truyền tín hiệu tương ứng loại SE58 S (yêu cầu độ dẫn điện tối thiểu: 20 µS/cm) hoặc loại SE58 M hoặc SE58 L (yêu cầu độ dẫn điện tối thiểu: 5 µS/cm) sẽ tạo ra một lưu lượng kế với hiệu suất, chức năng, vật liệu và chứng nhận khác nhau, phù hợp với các ứng dụng cụ thể theo yêu cầu tương ứng. Các thiết bị nhỏ gọn được chế tạo với loại SE58 S, trong khi với loại SE58 M hoặc SE58 L, cả thiết bị nhỏ gọn và phiên bản điều khiển từ xa đều có sẵn, trong đó bộ truyền tín hiệu và cảm biến được kết nối bằng 2 dây cáp với khoảng cách tối đa. Các kết nối quy trình tiêu chuẩn cho loại S056 có sẵn dưới dạng kết nối kẹp và ren (ren chuyên dụng cho ngành sữa).
Ứng dụng của Cảm biến lưu lượng điện từ Type S056
-
- Ngành thực phẩm: Đo lưu lượng trong quy trình sản xuất, chế biến thực phẩm như sữa, nước giải khát, bia, nước trái cây, siro, v.v.
- Ngành đồ uống: Giám sát và kiểm soát dòng chảy trong dây chuyền chiết rót, pha trộn, lên men.
- Ngành dược phẩm: Đo chính xác lưu lượng chất lỏng trong sản xuất thuốc, dung dịch tiêm, quy trình CIP/SIP, nước tinh khiết.
Thông số kỹ thuật cơ bản
| Thông số | Chi tiết |
| Đường kính ống (DN) | DN 03 … DN 100 |
| Phạm vi đo lưu lượng | 0.2 … khoảng 4.500 l/min (0 … 10 l/h đến 0 … 280 m³/h) |
| Độ dẫn điện tối thiểu | 5 µS/cm (với SE58 M/L) hoặc 20 µS/cm (với SE58 S) |
| Nhiệt độ chất lỏng | Compact: -20 … +110 °C (130 °C trong 60 phút CIP) |
| Remote: -20 … +130 °C | |
| Áp suất chất lỏng | PN16 |
| Độ chính xác đo | ±0.2% (L) / ±0.8% (M) / ±0.5% (S) của giá trị đo (v > 0.5 m/s) |
| Độ lặp lại | ±0.1% (L) / ±0.4% (M) / ±0.25% (S) của giá trị đo |
| Vật liệu tiếp xúc | Inox 316L, Lớp lót PTFE, Điện cực 316L, Seal FKM (FDA) hoặc EPDM (tùy chọn) |
| Kết nối quy trình | Clamp (ISO 2852 / BS 4825), Dairy thread (DIN 11851), SMS (tùy chọn) |
| Chứng nhận vệ sinh | 3A, FDA, EC 1935/2004 |
| Phiên bản | Compact hoặc Remote (kết nối với transmitter SE58 S/M/L) |
| Cấp bảo vệ | IP65/IP67 (IP68 tùy chọn) |
| Ứng dụng chính | Thực phẩm, đồ uống, dược phẩm (hygienic processes) |
Tham khảo Catalog chi tiết ở đây: Catalog Cảm biến lưu lượng điện từ Type S056
Nguyên lý hoạt động của Cảm biến lưu lượng điện từ Type S056
Hoạt động dựa trên định luật cảm ứng điện từ Faraday (Faraday’s Law of Electromagnetic Induction):
-
- Cuộn dây tạo từ trường vuông góc với hướng chảy của chất lỏng dẫn điện.
- Khi chất lỏng chảy qua từ trường, các hạt dẫn điện di chuyển tạo ra điện áp cảm ứng (E) tại hai điện cực đối diện.
- Điện áp này tỷ lệ thuận với vận tốc dòng chảy (v): E = k × B × D × v
- (B: mật độ từ thông, D: khoảng cách điện cực, k: hằng số).
- Transmitter đo điện áp này để tính lưu lượng thể tích chính xác, không có bộ phận chuyển động, phù hợp chất lỏng dẫn điện ≥ 5 µS/cm.
Ưu điểm nổi bật
-
- Vệ sinh cao cấp: Thiết kế hygienic với kết nối clamp/dairy thread, chứng nhận 3A, FDA, EC 1935/2004.
- Đo chính xác cao: Sai số chỉ ±0.2% đến ±0.8%, lặp lại tốt, không bộ phận chuyển động nên ít mài mòn.
- Phù hợp lưu lượng thấp & độ dẫn điện thấp: Đo từ 0.2 l/min, chất lỏng ≥5 µS/cm.
- Chịu nhiệt/áp tốt: Nhiệt độ lên đến 130°C, chịu áp PN16, dễ CIP/SIP.
