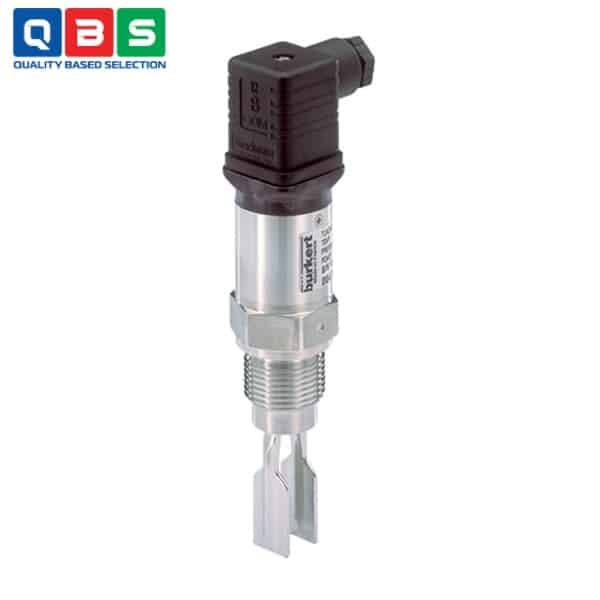

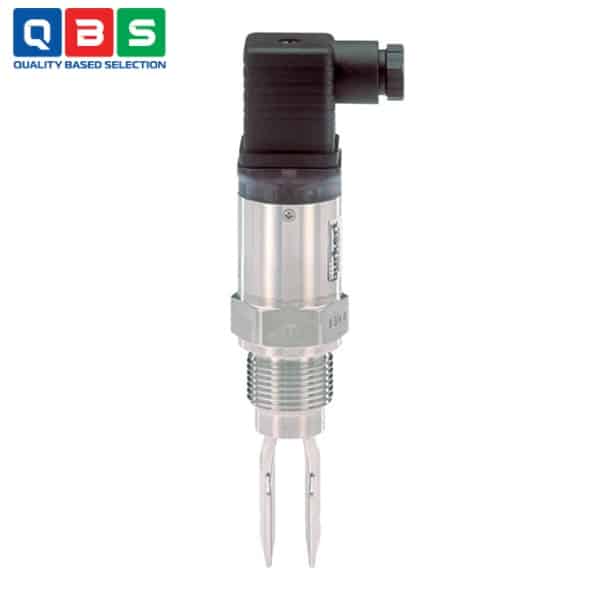

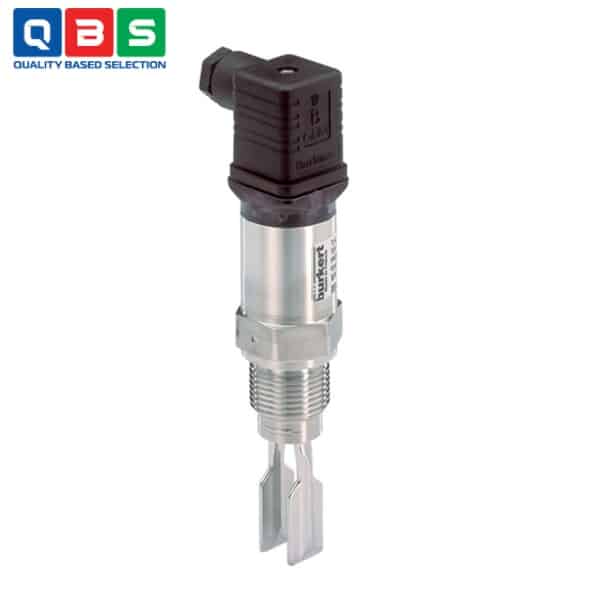

Cảm biến mức rung Type 8110
| Tên sản phẩm | Cảm biến mức rung |
| Model | 8110 |
| Thương hiệu | Burkert |
| Xuất xứ | Đức |
| Phân phối | Công Ty TNHH Kỹ Thuật QBS |
| Xem catalog sản phẩm | Catalog Cảm biến mức rung Type 8110 |
Mô tả
Cảm biến mức rung Type 8110 là công tắc báo mức chất lỏng, sử dụng âm thoa làm phần tử cảm biến. Thiết bị được thiết kế để sử dụng trong công nghiệp ở tất cả các lĩnh vực công nghệ xử lý và có thể được sử dụng trong chất lỏng. Các ứng dụng điển hình là bảo vệ chống tràn hoặc cạn. Âm thoa nhỏ (dài 40 mm) có thể được sử dụng trong các thùng chứa, bể chứa và đường ống. Nhờ hệ thống đo lường đơn giản và mạnh mẽ, Loại 8110 hầu như không bị ảnh hưởng bởi các đặc tính hóa học và vật lý của chất lỏng. Nó hoạt động ngay cả trong điều kiện đo lường không thuận lợi như nhiễu loạn, bọt khí, tạo bọt (không thích hợp để đo độ dày của bọt), bám dính, rung động mạnh bên ngoài hoặc vật liệu làm đầy thay đổi. Giao diện kỹ thuật số IO-Link cho phép truyền dữ liệu hai chiều với bất kỳ IO-Link Master nào.
Ứng dụng của Cảm biến mức rung Type 8110
-
- Phát hiện mức giới hạn: Dùng làm công tắc mức tối thiểu/tối đa trong bồn chứa, bể, thùng chứa hoặc đường ống.
- Bảo vệ chạy khô: Ngăn chặn bơm hoạt động khi không có chất lỏng, bảo vệ thiết bị khỏi hư hỏng.
- Bảo vệ tràn: Phát hiện khi chất lỏng đạt mức cao nhất để tránh tràn bể/tank.
- Sử dụng trong điều kiện khắc nghiệt: Hoạt động ổn định ngay cả khi có turbulence, bọt khí, tạo bọt, chất bám dính, rung động bên ngoài mạnh hoặc chất lỏng thay đổi tính chất.
- Ứng dụng phổ quát trong các ngành: Hóa chất, thực phẩm, dược phẩm, xử lý nước, dầu khí, sản xuất công nghiệp
Thông số kỹ thuật cơ bản
| Thông số | Giá trị / Phạm vi |
| Nguyên lý | Tuning fork (chạc rung) piezo, tần số ~1100 Hz |
| Chiều dài tuning fork | 40 mm (rất nhỏ gọn) |
| Chất lỏng áp dụng | Hầu hết chất lỏng (độ nhớt 0.1…10.000 mPa.s) |
| Mật độ | Tiêu chuẩn: 0.7…2.5 g/cm³ (cao cấp: 0.5…2.5 g/cm³ theo yêu cầu) |
| Nhiệt độ quy trình | -40…+100 °C (lên +150 °C với clamp) |
| Áp suất quy trình | -1…+64 bar |
| Tốc độ dòng chảy max | 6 m/s (với độ nhớt cao) |
| Hysteresis | Khoảng 2 mm (lắp thẳng đứng) |
| Thời gian trễ chuyển mạch | Khoảng 500 ms |
| Tiêu thụ điện | Max. 0.5 W |
| Kết nối process | Thread G/NPT ½”, ¾”, 1″ hoặc Clamp 2″ (các loại khác theo yêu cầu) |
| Kết nối điện | M12 × 1 hoặc cable plug EN 175301-803 |
| Độ bảo vệ | IP65/IP66/IP67 (tùy loại kết nối) |
| Nhiệt độ môi trường | -40…+70 °C (hoạt động trên vỏ) |
| Chất liệu wetted parts | Thép không gỉ 316L (1.4435/1.4404) |
| Trọng lượng | Khoảng 250 g |
Tham khảo Catalog chi tiết ở đây: Catalog Cảm biến mức rung Type 8110
Nguyên lý hoạt động của Cảm biến mức rung Type 8110
Cảm biến sử dụng tuning fork (chạc rung) được kích hoạt bằng piezoelectric để rung ở tần số cộng hưởng khoảng 1100 Hz.
-
- Khi chạc rung không tiếp xúc với chất lỏng → rung tự do ở tần số cao → trạng thái bình thường.
- Khi chạc rung ngập trong chất lỏng → tần số rung giảm đáng kể do lực cản của chất lỏng → bộ dao động tích hợp phát hiện sự thay đổi này và chuyển trạng thái công tắc (bật/tắt).
Ưu điểm nổi bật
-
- Lắp đặt cực kỳ đơn giản: Không cần điều chỉnh/hiệu chỉnh bất kỳ gì → “plug & play”.
- Kích thước siêu nhỏ gọn: Tuning fork chỉ dài 40 mm → phù hợp lắp trong ống, bồn nhỏ, không gian hẹp.
- Độ tin cậy cao trong điều kiện khó: Gần như không bị ảnh hưởng bởi turbulence, bọt khí, foam, bám dính, rung động bên ngoài hay thay đổi tính chất chất lỏng.
- Hoạt động phổ quát: Dùng cho hầu hết chất lỏng.
