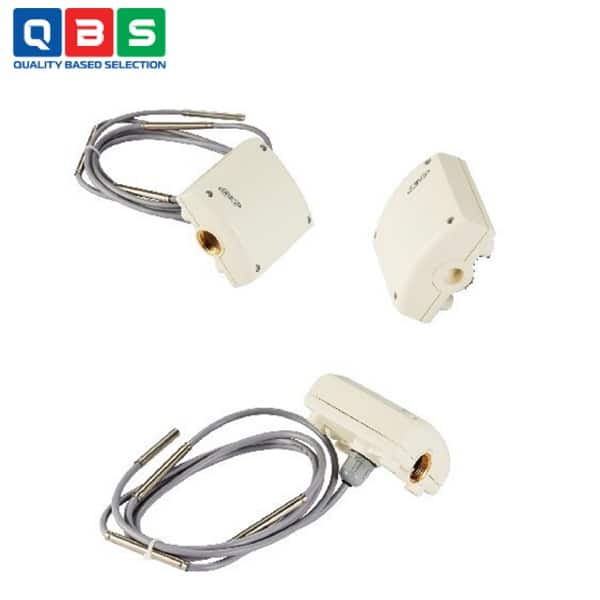

Cảm biến nhiệt độ GDAT Series
| Tên sản phẩm | Cảm biến nhiệt độ |
| Model | GDAT Series |
| Thương hiệu | GINICE |
| Xuất xứ | Hàn Quốc |
| Phân phối | Công Ty TNHH Kỹ Thuật QBS |
| Xem catalog sản phẩm | Catalog Cảm biến nhiệt độ GDAT Series |
Mô tả
Cảm biến nhiệt độ GDAT Series là thiết bị đo nhiệt độ trung bình, được thiết kế để lắp đặt trên các hệ thống thông gió và xử lý không khí (ventilation and air handling units). Nó sử dụng các phần tử cảm biến chất lượng cao như platinum (Pt) hoặc thermistor (NTC), phù hợp cho phạm vi nhiệt độ từ -30°C đến +70°C. Ứng dụng chính tập trung vào việc đo lường nhiệt độ không khí trong ống dẫn (duct), giúp giám sát và kiểm soát nhiệt độ trung bình của không khí cung cấp, thông gió hoặc không khí hỗn hợp. Ngoài ra, nó có thể dùng như cảm biến đo lường để hiển thị điểm đo hoặc kết nối với bộ điều khiển/control unit hoặc bộ chuyển đổi/converter.
Ứng dụng của Cảm biến nhiệt độ GDAT Series
-
- Đo nhiệt độ không khí cung cấp trong ống dẫn: Đảm bảo không khí thổi ra có nhiệt độ trung bình ổn định, phù hợp cho điều hòa không khí.
- Đo nhiệt độ không khí thông gió: Giám sát không khí tươi đưa vào hệ thống, giúp kiểm soát chất lượng không khí và tiết kiệm năng lượng.
- Đo nhiệt độ trung bình không khí hỗn hợp: Đo sự pha trộn giữa không khí hồi và không khí tươi, giúp điều chỉnh tỷ lệ trộn chính xác.
- Sử dụng như cảm biến đo lường để: Hiển thị điểm đo nhiệt độ trên màn hình hoặc hệ thống giám sát.
- Hệ thống lớn có ống dẫn rộng hoặc luồng khí không đồng đều: Nơi cảm biến điểm đơn không đủ chính xác do nhiệt độ thay đổi theo lớp.
Thông số kỹ thuật cơ bản
| Thông số | Giá trị / Chi tiết |
| Loại cảm biến | Pt100 / Pt1000 (RTD) hoặc NTC thermistor |
| Phạm vi nhiệt độ đo | -30 ~ +70°C |
| Độ chính xác | Pt: ±0.3°C (tại 0°C) |
| NTC: ±0.2 ~ ±0.3°C (tại 25°C) | |
| Số lượng cảm biến | 4 cảm biến phân bố đều (averaging) |
| Chiều dài phần cảm biến | 2m (tiêu chuẩn, có thể điều chỉnh) |
| Kết nối dây | Pt: 3 dây (1.0 mm²) |
| NTC: 2 dây (1.0 mm²) | |
| Tự sưởi (self-heating) | Dưới 2 mA |
| Thời gian đáp ứng | ~30 giây (tại vận tốc gió 3 m/s) |
| Nhiệt độ môi trường | -30 ~ +80°C |
| Độ ẩm môi trường | ≤ 95% RH |
| Bảo vệ | IP65 (EN60529) |
| Cổng cáp | PF 1/2″ |
| Trọng lượng | 0.25 kg |
Tham khảo Catalog chi tiết ở đây: Catalog Cảm biến nhiệt độ GDAT Series
Nguyên lý hoạt động của Cảm biến nhiệt độ GDAT Series
-
- Probe được chèn vào ống dẫn (duct) theo kiểu zigzag hoặc cố định để bao phủ toàn bộ mặt cắt ngang, tiếp xúc với luồng không khí.
- Mỗi cảm biến đo nhiệt độ tại vị trí riêng → thay đổi điện trở theo nhiệt độ (Pt tăng tuyến tính, NTC giảm mạnh khi nhiệt tăng).
- Nhờ nối nội bộ, tín hiệu đầu ra là một điện trở duy nhất (không phải trung bình phần mềm) tương ứng với nhiệt độ trung bình toàn bộ luồng khí dọc probe, khắc phục hiện tượng phân tầng nhiệt (stratified air) trong ống dẫn lớn.
Ưu điểm nổi bật
-
- Đo nhiệt độ trung bình chính xác toàn duct (4 cảm biến phân bố đều).
- Độ chính xác cao: ±0.3°C (Pt) hoặc ±0.2°C (NTC).
- Thời gian đáp ứng nhanh (~30 giây), tự sưởi thấp (<2mA).
- Bảo vệ IP65, chịu ẩm ≤95%RH, dễ lắp zigzag trong duct lớn.
Liên hệ mua hàng và hỗ trợ tư vấn kỹ thuật
-
- CÔNG TY TNHH KỸ THUẬT QBS
- MST : 0318810101
- HOTLINE : 0939 487 487
- EMAIL : info@qbsco.vn
