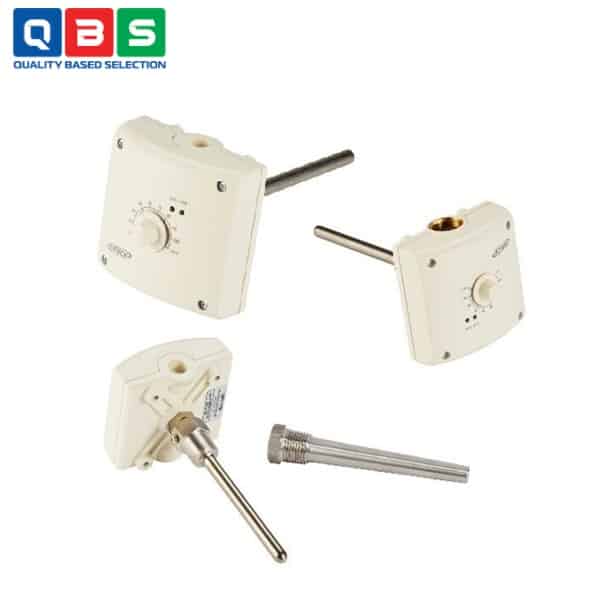

Cảm biến nhiệt độ GPC-1100
| Tên sản phẩm | Cảm biến nhiệt độ |
| Model | GPC-1100 |
| Thương hiệu | GINICE |
| Xuất xứ | Hàn Quốc |
| Phân phối | Công Ty TNHH Kỹ Thuật QBS |
| Xem catalog sản phẩm | Catalog Cảm biến nhiệt độ GPC-1100 |
Mô tả
Cảm biến nhiệt độ GPC-1100 là bộ điều khiển nhiệt độ tỷ lệ (proportional temperature controller) dành cho ống dẫn và bồn chứa, hoạt động bằng cách so sánh nhiệt độ thực tế với giá trị đặt để xuất tín hiệu điều khiển van hoặc thiết bị, hỗ trợ cả chế độ sưởi ấm và làm mát. Thiết bị này thường được áp dụng trong các hệ thống HVAC&R (Heating, Ventilation, Air Conditioning, and Refrigeration) để duy trì nhiệt độ ổn định trong hệ thống ống và bồn, chẳng hạn như trong tòa nhà, công nghiệp hoặc môi trường kiểm soát nhiệt độ.
Ứng dụng của Cảm biến nhiệt độ GPC-1100
-
- Điều khiển nhiệt độ ống dẫn: Sử dụng để kiểm soát nhiệt độ chất lỏng hoặc khí trong ống.
- Điều khiển nhiệt độ bồn chứa: Áp dụng cho các bồn chứa để duy trì nhiệt độ ổn định, tránh quá nóng hoặc quá lạnh.
- Chế độ sưởi ấm: Mở van khi nhiệt độ thực tế thấp hơn giá trị đặt, giúp tăng nhiệt độ trong ống hoặc bồn.
- Chế độ làm mát: Mở van khi nhiệt độ thực tế cao hơn giá trị đặt, giúp giảm nhiệt độ.
- Điều khiển tỷ lệ: Xuất tín hiệu 0-10VDC để điều chỉnh van tỷ lệ, đảm bảo biến thiên nhiệt độ được kiểm soát mượt mà từ 0-100%.
Thông số kỹ thuật cơ bản
| Thông số | Giá trị / Mô tả |
| Nguồn cấp | 24VAC/DC ±15% (hoặc ±20% tùy phiên bản) |
| Công suất tiêu thụ | 0.5 VA |
| Tần số | 50 / 60 Hz |
| Cảm biến nhiệt độ | PT1000Ω tích hợp |
| Dải điều khiển | 20 ~ 110°C (có tùy chọn 0 ~ 50°C) |
| Tín hiệu đầu ra | 0 ~ 10 VDC (tỷ lệ proportional) |
| Chế độ điều khiển | Heating / Cooling (chuyển đổi bằng công tắc) |
| Nhiệt độ môi trường hoạt động | -15 ~ 70°C, độ ẩm ≤ 95% RH |
| Nhiệt độ vận chuyển | -15 ~ 80°C, độ ẩm ≤ 95% RH |
| Độ bảo vệ | IP54 |
| Trọng lượng | 0.5 kg |
| Lắp đặt | Lắp thermowell tại khúc khuỷu ống (để tránh dòng chảy trực tiếp) |
Tham khảo Catalog chi tiết ở đây: Catalog Cảm biến nhiệt độ GPC-1100
Nguyên lý hoạt động của Cảm biến nhiệt độ GPC-1100
-
- Cảm biến PT1000Ω đo nhiệt độ thực tế của ống hoặc bồn.
- Người dùng đặt giá trị mong muốn bằng núm vặn (dial-knob) trên mặt trước, hỗ trợ chuyển đổi chế độ sưởi ấm (heating) ↔ làm mát (cooling) qua công tắc.
- Bộ điều khiển so sánh nhiệt độ đo được với giá trị đặt → tính sai lệch (error).
- Dựa trên sai lệch, xuất tín hiệu analog tỷ lệ 0 ~ 10VDC:
- Sai lệch càng lớn → tín hiệu càng cao (gần 10V) → van mở rộng hơn (0-100%).
- Sai lệch nhỏ → tín hiệu thấp → van mở ít hoặc đóng.
- Tín hiệu 0-10VDC điều khiển van tỷ lệ (proportional valve) để điều chỉnh lưu lượng nước nóng/lạnh, giúp nhiệt độ thay đổi mượt mà, tỷ lệ với sai lệch, tránh dao động mạnh như kiểu On/Off.
Ưu điểm nổi bật
-
- Điều khiển tỷ lệ: Duy trì nhiệt độ ổn định, ít dao động hơn kiểu On/Off.
- Hỗ trợ cả heating & cooling: Linh hoạt cho sưởi ấm/làm mát trong cùng thiết bị.
- Cảm biến PT1000Ω tích hợp: Độ chính xác cao, phản hồi nhanh cho ống/bồn.
- Tiêu thụ điện thấp: Chỉ 0.5VA, tiết kiệm năng lượng.
