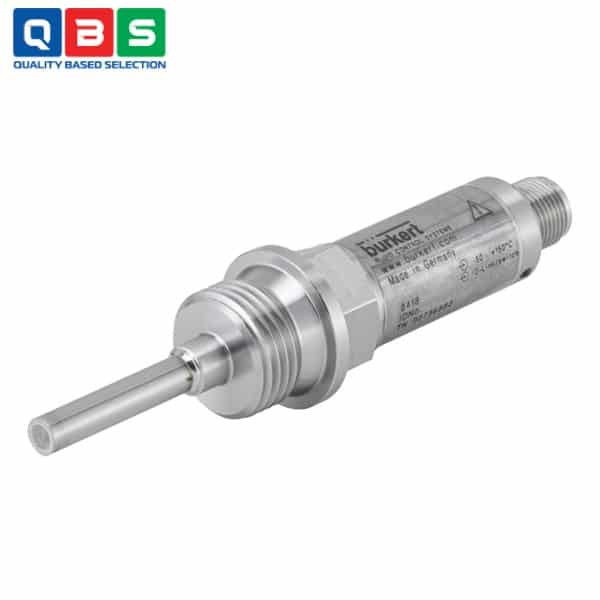

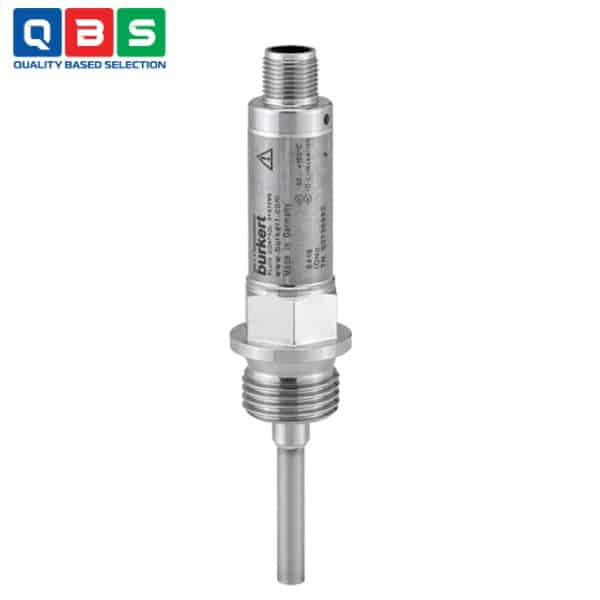

Cảm biến nhiệt độ RTD với giao diện IO-Link Type 8418
| Tên sản phẩm | Cảm biến nhiệt độ RTD với giao diện IO-Link |
| Model | 8418 |
| Thương hiệu | Burkert |
| Xuất xứ | Đức |
| Phân phối | Công Ty TNHH Kỹ Thuật QBS |
| Xem catalog sản phẩm | Catalog Cảm biến nhiệt độ RTD với giao diện IO-Link Type 8418 |
Mô tả
Cảm biến nhiệt độ RTD với giao diện IO-Link Type 8418 được sử dụng để đo và giám sát nhiệt độ. Tác động của nhiệt độ lên nhiệt kế điện trở tạo ra tín hiệu được khuếch đại, số hóa và xử lý. Thay vì đầu ra tương tự, thiết bị này cung cấp giao diện kỹ thuật số IO-Link. Điều này cho phép truyền dữ liệu hai chiều với bất kỳ bộ điều khiển IO-Link nào. Việc truy cập dữ liệu được thực hiện thông qua IODD tiêu chuẩn có sẵn. IO-Link tương ứng với phiên bản đặc tả 1.1. Giao tiếp hai chiều được sử dụng để đọc dữ liệu quy trình, thông số, thông tin chẩn đoán và thông báo trạng thái cũng như để thiết lập các thông số. Hai đèn LED màu xanh lá cây sáng liên tục ngay khi thiết bị được cấp nguồn. Sau khi kết nối IO-Link được thiết lập, các đèn LED sẽ nhấp nháy.
Ứng dụng của Cảm biến nhiệt độ RTD với giao diện IO-Link Type 8418
-
- Đo lường và giám sát nhiệt độ trong chất lỏng và khí: Sử dụng để theo dõi nhiệt độ trong đường ống hoặc bồn chứa.
- Tích hợp vào hệ thống tự động hóa IO-Link: Truyền dữ liệu hai chiều với master IO-Link, đọc dữ liệu quy trình, tham số, chẩn đoán, và thiết lập tham số từ xa.
- Chức năng chuyển mạch cho điều khiển: Cấu hình đầu ra kỹ thuật số với chức năng hysteresis hoặc window, dùng để kích hoạt báo động, tắt/mở van.
- Ngành thực phẩm và đồ uống: Dùng để giám sát nhiệt độ trong sản xuất sữa, bia, nước giải khát, đảm bảo vệ sinh và chịu áp suất lên đến 40 bar.
- Dược phẩm và công nghệ sinh học: Quy trình vô trùng, khử trùng ở nhiệt độ cao, giám sát nhiệt độ trong sản xuất thuốc hoặc sinh phẩm.
- Ngành hóa chất: Chịu chất lỏng/gaseous medium, tương thích vật liệu, dùng để đo nhiệt độ trong phản ứng hóa học.
Thông số kỹ thuật cơ bản
| Hạng mục | Thông số |
| Loại cảm biến | RTD Pt1000, mạch 4 dây |
| Dải đo nhiệt độ | −50 … +150 °C |
| Thời gian đáp ứng (Ø6 mm) | Nước: t0.5=5 s, t0.9=12 s; Không khí: t0.5=40 s, t0.9=110 s |
| Điện áp cấp | IO-Link: 18…32 VDC; SIO: 9.6…32 VDC; danh định 24 VDC |
| Dòng tiêu thụ | ≤12 mA (idle); ≤20 mA (IO-Link); ≤200 mA (SIO, 2 ngõ ra) |
| Ngõ ra | 1 ngõ ra số (IO-Link); 2 ngõ ra số (SIO) |
| Kiểu ngõ ra | PNP hoặc NPN, NO/NC, hysteresis/window |
| Dòng chuyển mạch | ≤100 mA mỗi ngõ |
| Kết nối điện | M12×1, 4 chân, A-coded |
| Kết nối quá trình | G 1/2 hoặc Clamp DN10/20 (DIN 32676) |
| Chiều dài que đo | 50 mm hoặc 100 mm |
| Áp suất làm việc | Tối đa 40 bar (G 1/2) |
| Nhiệt độ môi trường | −40 … +85 °C |
| Vật liệu chính | Inox 316L / 316Ti (tùy phiên bản) |
Tham khảo Catalog chi tiết ở đây: Catalog Cảm biến nhiệt độ RTD với giao diện IO-Link Type 8418
Nguyên lý hoạt động của Cảm biến nhiệt độ RTD với giao diện IO-Link Type 8418
Cảm biến sử dụng đầu dò RTD Pt1000 (điện trở bạch kim) để đo nhiệt độ:
-
- Khi nhiệt độ môi trường thay đổi, điện trở của Pt1000 thay đổi tuyến tính (tăng khi nhiệt độ tăng).
- Tín hiệu điện trở này được khuếch đại, số hóa (digitised) và xử lý bên trong cảm biến.
- Thay vì đầu ra analog truyền thống, cảm biến sử dụng giao tiếp kỹ thuật số IO-Link (phiên bản 1.1) để truyền dữ liệu hai chiều:
- Gửi giá trị nhiệt độ đo được, trạng thái thiết bị, thông tin chẩn đoán.
- Nhận lệnh cấu hình tham số (ngưỡng chuyển mạch, đơn vị °C/°F, lọc tín hiệu, v.v.) từ master IO-Link.
- Ngoài ra, có thể hoạt động ở chế độ SIO (standard IO) với tối đa 2 đầu ra chuyển mạch kỹ thuật số (PNP hoặc NPN) để báo động hoặc điều khiển trực tiếp.
Ưu điểm nổi bật
-
- Giao tiếp IO-Link hiện đại: Truyền dữ liệu kỹ thuật số hai chiều, cấu hình từ xa dễ dàng, hỗ trợ Industry 4.0 và bảo trì dự đoán.
- Thay thế cảm biến siêu nhanh: Plug-and-play qua IO-Link, không cần hiệu chỉnh lại khi thay thế.
- Độ chính xác cao: Pt1000 lớp A, độ lệch ≤ ±(0.15 + 0.002 × |t|) °C, độ phân giải 14 bit, hỗ trợ điều chỉnh tinh.
- Linh hoạt đầu ra: Chế độ IO-Link hoặc SIO với tối đa 2 đầu ra chuyển mạch, cấu hình hysteresis/window, delay, ngưỡng tự do.
