Cảm biến nhiệt độ Wise R220
| Tên sản phẩm | Cảm biến nhiệt độ Wise |
| Model | R220 |
| Thương hiệu | WISE |
| Xuất xứ | Hàn Quốc |
| Phân phối | Công Ty TNHH Kỹ Thuật QBS |
| Xem catalog sản phẩm | Catalog Cảm biến nhiệt độ Wise R220 |
Mô tả
Cảm biến nhiệt độ Wise R220 loại bọc vỏ được cấu tạo bằng cách kết nối phần tử điện trở nguyên khối với cáp MI (dây dẫn bọc kim loại MgO nén), có tuổi thọ cao hơn và thời gian phản hồi nhanh hơn. Dây điện trở bằng vàng trắng có độ tinh khiết cao được sử dụng để đạt độ chính xác tốt hơn. Ngoại trừ chiều dài đầu cuối là 60 mm, nó có thể uốn cong gấp 2 lần đường kính ngoài, do đó có thể được sử dụng trong đường ống công nghiệp nơi việc lắp đặt khó khăn do các vật cản xung quanh vị trí lắp đặt.
Ứng dụng của Cảm biến nhiệt độ Wise R220
-
- Hóa chất & Petrochemical: Giám sát & điều khiển nhiệt độ trong lò phản ứng hóa học để đảm bảo phản ứng diễn ra đúng tốc độ và an toàn.
- Dầu khí & khí đốt: Đo nhiệt độ đường ống dẫn dầu/khí, giếng khoan, bồn chứa, refinery process lines.
- Nhà máy điện & năng lượng: Đo nhiệt độ nồi hơi (boilers), steam drums, superheaters, water walls.
- Thực phẩm & đồ uống: Đo nhiệt độ trong quy trình pasteurization, fermentation tanks, cooking, sterilization (UHT).
- Dược phẩm: Đo nhiệt độ chính xác trong lò phản ứng sinh học (bioreactors), fermentation vessels, lyophilizers (freeze dryers).
- HVAC công nghiệp: Đo nhiệt độ air handling units (AHU), chillers, boilers, duct systems trong nhà máy lớn.
Thông số kỹ thuật cơ bản
| Thông số | Giá trị / Chi tiết |
| Loại cảm biến | Pt100 Ω tại 0°C (hoặc JPt100) |
| TCR | 3.850 ppm/°C |
| Độ chính xác | Class A: ±(0.15 + 0.002 |
| Số dây | 3 dây hoặc 4 dây |
| Single / Duplex | R221 (Single), R222 (Duplex) |
| Vật liệu sheath | 316L SS (tiêu chuẩn), 316SS |
| Đường kính sheath | 3.2 mm, 4.8 mm, 6.4 mm, 8.0 mm |
| Chịu áp suất tối đa | 18 MPa (180 bar) tĩnh – welded type |
| Spring-loaded | Không chịu áp suất trực tiếp → bắt buộc dùng thermowell |
| Khả năng uốn | Uốn ≥ 2 lần đường kính ngoài (trừ đoạn tip 60 mm) |

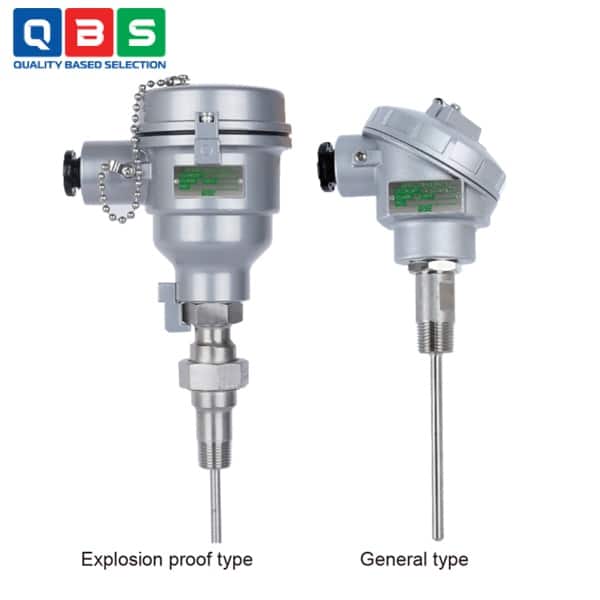

| Đầu nối (Head) | General (Weatherproof), Explosion proof (Ex d), Compact, Spring-loaded |
| Vật liệu head | ALDC (tiêu chuẩn), 304SS / 316SS (tùy loại) |
| Chứng nhận chống nổ | KCS Ex d IIC T6 |
| Kết nối conduit | ½” PF/PT/NPT, ¾” PF/PT/NPT, M20×1.5P, v.v. |
| Chiều dài insert | 100 mm đến 10.000 mm (hoặc tùy chỉnh) |
| Mounting | Fixed/Movable thread/flange, Compression fitting, Union & nipple, Sanitary, v.v. |
Tham khảo Catalog chi tiết ở đây: Catalog Cảm biến nhiệt độ Wise R220
Nguyên lý hoạt động của Cảm biến nhiệt độ Wise R220
Hoạt động dựa trên nguyên lý thay đổi điện trở của kim loại theo nhiệt độ:
-
- Cảm biến chính là dây bạch kim (Platinum – Pt) tinh khiết cao, cuộn thành Pt100 → có điện trở 100 Ω chính xác tại 0°C.
- Khi nhiệt độ tăng, điện trở của Pt tăng tuyến tính (TCR ≈ 3.850 ppm/°C hoặc 0.385 Ω/°C).
- Ngược lại, nhiệt độ giảm → điện trở giảm.
- Cấu tạo sheathed đặc biệt:
- Phần tử cảm biến (monolithic Pt element) được nối với cáp MI (Mineral Insulated): dây dẫn MgO nén chặt bên trong vỏ kim loại (sheath 316L SS).
- MgO cách điện cao, truyền nhiệt nhanh → đáp ứng nhanh, tuổi thọ dài.
- Sheath bảo vệ chống ăn mòn, rung động, áp suất cao (đến 18 MPa tĩnh), và cho phép uốn cong (trừ tip 60 mm).
Tính năng đặc biệt
-
- Tuổi thọ dài + đáp ứng nhanh nhờ monolithic Pt element + MI cable (MgO compacted).
- Sheath uốn cong linh hoạt (trừ tip 60 mm, uốn ≥ 2× Ø ngoài) → lắp đặt dễ ở vị trí khó/không gian hẹp.
- Chính xác cao với dây Pt tinh khiết (high purity white gold wire).
- Chịu áp suất cao đến 18 MPa (180 bar) tĩnh (welded type).
Liên hệ mua hàng và hỗ trợ tư vấn kỹ thuật
-
- CÔNG TY TNHH KỸ THUẬT QBS
- MST : 0318810101
- HOTLINE : 0939 487 487
- EMAIL : info@qbsco.vn
