Cảm biến nhiệt độ Wise R600
| Tên sản phẩm | Cảm biến nhiệt độ Wise |
| Model | R600 |
| Thương hiệu | WISE |
| Xuất xứ | Hàn Quốc |
| Phân phối | Công Ty TNHH Kỹ Thuật QBS |
| Xem catalog sản phẩm | Catalog Cảm biến nhiệt độ Wise R600 |
Mô tả
Cảm biến nhiệt độ Wise R600 được thiết kế để đo nhiệt độ bề mặt của ống hoặc đường ống được sử dụng trong nồi hơi, lò nung, bộ trao đổi nhiệt và lò phản ứng. Nó được chế tạo để chịu được nhiệt độ cao và các tác nhân ăn mòn bằng cách gắn chặt cảm biến vào khu vực đo bằng cách hàn một miếng đệm hình lưỡi dao hoặc một tấm đệm hàn. Hơn nữa, để bảo vệ miếng đệm và vỏ bọc khỏi sự giãn nở nhiệt, nó sử dụng thiết kế hình cuộn.
Ứng dụng của Cảm biến nhiệt độ Wise R600
-
- Lò hơi (boiler): Đo nhiệt độ bề mặt ống sinh hơi hoặc ống nước để giám sát hiệu suất và an toàn nhiệt.
- Lò nung (furnace): Giám sát nhiệt độ ống trong môi trường đốt nóng cực cao.
- Bộ trao đổi nhiệt (heat exchanger): Đo nhiệt độ bề mặt ống truyền nhiệt để tối ưu hóa quá trình trao đổi nhiệt.
- Lò phản ứng (reactor): Đo nhiệt độ ống trong các phản ứng hóa học chịu nhiệt độ cao và môi trường ăn mòn.
Thông số kỹ thuật cơ bản
| Thông số | Chi tiết |
| Element (Phần tử cảm biến) | Thermocouple: K, E, J, T, N |
| RTD: Pt100 Ω tại 0°C | |
| Độ chính xác (Tolerance) | Class A: ±(0.15 + 0.002 |
| Đường kính sheath (ngoài) | Thermocouple: 1.0, 1.6, 2.3, 3.2, 4.8, 6.4, 8.0, 9.5, 12.7 mm |
| (Double element không có cho Ø1.0 mm) | |
| RTD: 3.2, 4.8, 6.4, 8.0 mm | |
| Vật liệu sheath | 316SS, Inconel, 310SS, 446SS, 347SS, 321SS, 316LSS, khác |
| Loại Tube skin | Knife edge (chỉ thermocouple, Ø ≥6.4 mm) |
| Plate weld pad | |

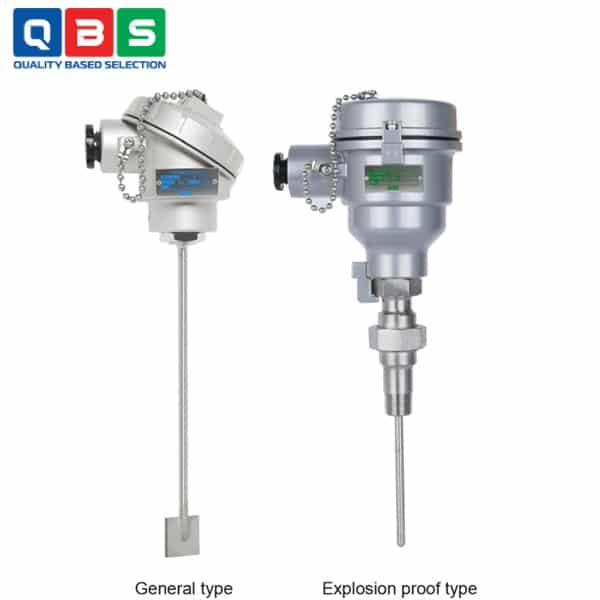

| Loại đầu (Head type) | Compact, General (Weatherproof), Explosion proof (single/double conduit) |
| Vật liệu đầu | ALDC (tiêu chuẩn), 304SS, 316SS (không có cho compact) |
| Kết nối conduit | ½” PF/PT/NPT, ¾” PF/PT/NPT, M20×1.5P, None, khác |
| Mounting & Insert length | Fixed/movable thread/flange, compression fitting, union/nipple… |
| Length: 100–10,000 mm (tùy chọn) |
Tham khảo Catalog chi tiết ở đây: Catalog Cảm biến nhiệt độ Wise R600
Nguyên lý hoạt động của Cảm biến nhiệt độ Wise R600
-
- Đối với Thermocouple (cặp nhiệt điện): Hoạt động dựa trên hiệu ứng Seebeck: Hai dây kim loại khác nhau được nối tại đầu đo (hot junction), khi có chênh lệch nhiệt độ giữa đầu đo (bề mặt ống nóng) và đầu tham chiếu (lạnh hơn), sẽ tạo ra điện áp (mV) tỷ lệ với nhiệt độ. Điện áp này được đo để suy ra nhiệt độ bề mặt ống.
- Đối với RTD (Pt100): Dựa trên nguyên lý điện trở thay đổi theo nhiệt độ: Điện trở của Pt100 tăng tuyến tính khi nhiệt độ bề mặt ống tăng (khoảng 0.385 Ω/°C). Đo sự thay đổi điện trở để xác định nhiệt độ.
Tính năng đặc biệt
-
- Thiết kế coil shaped (dạng cuộn xoắn): Bảo vệ pad và sheath khỏi giãn nở nhiệt của ống khi nóng/lạnh.
- Gắn chặt bằng weld pad: Knife edge pad hoặc plate weld pad → tiếp xúc trực tiếp, đo chính xác bề mặt ống.
- Heat shield (lá chắn nhiệt): Giảm ảnh hưởng bức xạ từ môi trường, tránh đo sai do nhiệt xung quanh.
- Chịu môi trường khắc nghiệt: Nhiệt độ cao + chất ăn mòn (sheath: 316SS, Inconel, 310SS, 446SS, v.v.).
Liên hệ mua hàng và hỗ trợ tư vấn kỹ thuật
-
- CÔNG TY TNHH KỸ THUẬT QBS
- MST : 0318810101
- HOTLINE : 0939 487 487
- EMAIL : info@qbsco.vn
