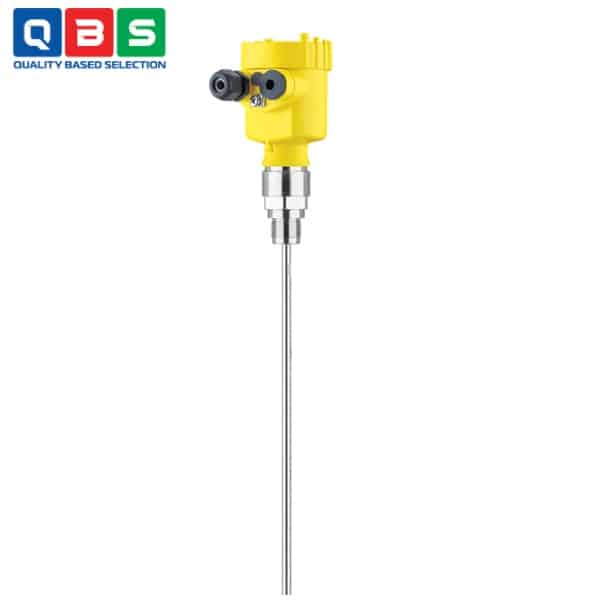

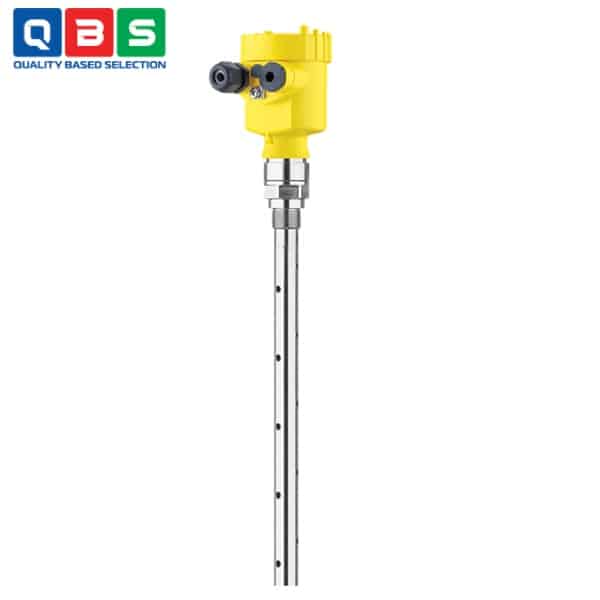

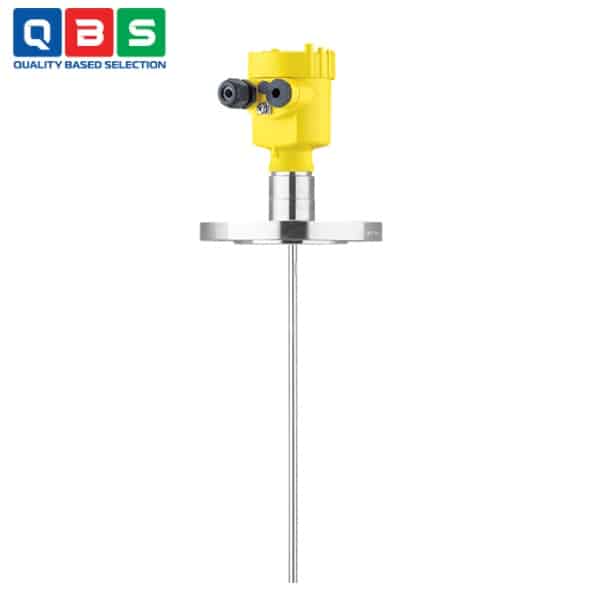

Cảm biến TDR VEGAFLEX 81
| Tên sản phẩm | Cảm biến TDR VEGAFLEX 81 |
| Model | VEGAFLEX 81 |
| Thương hiệu | VEGA |
| Xuất xứ | Đức |
| Phân phối | Công Ty TNHH Kỹ Thuật QBS |
| Xem catalog sản phẩm | Catalog Cảm biến TDR VEGAFLEX 81 |
Mô tả
Cảm biến TDR VEGAFLEX 81 đo được mọi loại chất lỏng mà không cần bảo trì. Ngay cả trong các ứng dụng có hơi nước, tích tụ, tạo bọt và ngưng tụ, cảm biến vẫn cung cấp các giá trị đo chính xác và đáng tin cậy. VEGAFLEX 81 là giải pháp tiết kiệm cho nhiều phép đo mức và giao diện khác nhau.
Ứng dụng của Cảm biến TDR VEGAFLEX 81
- Đo mức chất lỏng trong bồn chứa có hơi nước, ngưng tụ: Bồn hơi nước ngưng, bồn nước nóng cao áp.
- Đo mức trong môi trường có tạo bọt mạnh: Bồn trung hòa hóa chất, bồn lên men bia, bồn xử lý nước thải.
- Đo mức chất lỏng có tích tụ, đóng cặn, bám dính: Dầu nặng, nhựa đường, dầu FO, dầu DO, bùn đặc.
- Đo giao diện (interface) giữa 2 chất lỏng khác nhau: Dầu – nước, xăng/dầu – nước ngưng, dung môi hữu cơ – nước.
- Ứng dụng trong bồn áp lực cao và nhiệt độ cao: Áp suất tới +40 bar, nhiệt độ tới +200 °C.
- Đo mức trong bypass pipe hoặc standpipe: Thường dùng trong các bồn cũ hoặc khi không thể lắp trực tiếp lên nóc bồn.
- Đo mức trong các bồn nhỏ, bồn hẹp, có vật cản bên trong: Vì là radar dẫn hướng nên không bị ảnh hưởng bởi vật cản gần probe.
Thông số kỹ thuật cơ bản
| Thông số | Giá trị |
| Công nghệ | TDR (Guided Wave Radar) |
| Đo được | Mọi chất lỏng (dc ≥ 1.4) + giao diện |
| Dải đo | Dây cáp: max 75 m |
| Thanh rod: max 6 m | |
| Độ chính xác | ±2 mm |
| Nhiệt độ môi trường | -40 … +200 °C (có thể lên +450 °C phiên bản đặc biệt) |
| Áp suất làm việc | -1 … +40 bar (có thể lên 400 bar phiên bản đặc biệt) |
| Ren/lối nối | Từ G¾, ¾ NPT, mặt bích từ DN25 / 1″ |
| Vật liệu tiếp xúc chất lỏng | Thép không gỉ 316L 316L, Hastelloy, Duplex, PFA, PTFE |
| Điện áp nguồn | 9.6 … 35 V DC (2 dây 4-20 mA/HART) |
| Tín hiệu đầu ra | 4-20 mA/HART (2 dây), Profibus PA, FF (tùy chọn) |
| Bảo vệ vỏ | IP66/68 (1 bar), tùy vỏ nhựa, inox, nhôm |
Tham khảo Catalog chi tiết ở đây: Catalog Cảm biến TDR VEGAFLEX 81
Nguyên lý hoạt động của Cảm biến TDR VEGAFLEX 81
-
- Phát xung vi sóng tần số cao (nano giây).
- Xung chạy dọc 100% theo dây cáp hoặc thanh rod.
- Gặp bề mặt chất lỏng → phản xạ ngược lại.
- Đo thời gian bay của xung (Time of Flight).
- Tính mức = (thời gian × tốc độ vi sóng)/2 → chính xác ±2 mm.
- Nếu có 2 lớp chất lỏng → nhận 2 lần phản xạ → báo cả mức tổng và mức giao diện.
→ Không ảnh hưởng hơi, bọt, nhiệt độ, áp suất, bám dính. Đo được hầu hết mọi chất lỏng.
Ưu điểm nổi bật
- Việc điều chỉnh có hướng dẫn cho phép thiết lập đơn giản, tiết kiệm thời gian và đáng tin cậy.
- Các đầu dò có thể rút ngắn cung cấp khả năng chuẩn hóa đơn giản và tính linh hoạt cao nhất trong quá trình lập kế hoạch.
- Khả năng chẩn đoán toàn diện đảm bảo hoạt động không cần bảo trì và do đó khả năng sẵn sàng của nhà máy cao.
Liên hệ mua hàng và hỗ trợ tư vấn kỹ thuật
- CÔNG TY TNHH KỸ THUẬT QBS
- MST : 0318810101
- HOTLINE : 0939 487 487
- EMAIL : info@qbsco.vn
