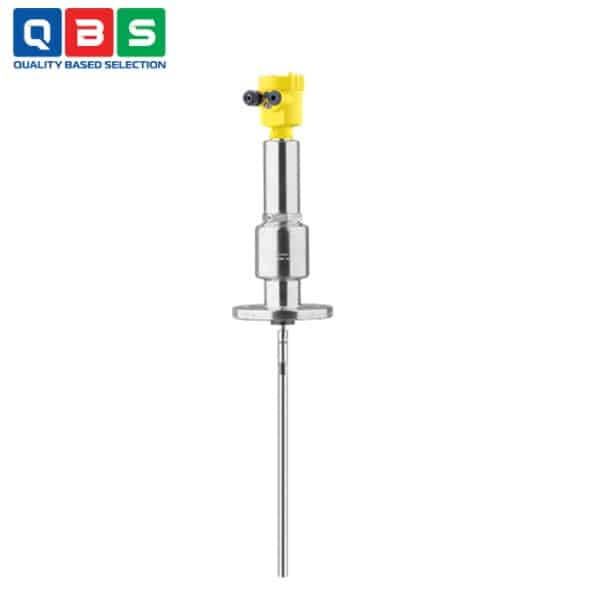

Cảm biến TDR VEGAFLEX 86
| Tên sản phẩm | Cảm biến TDR |
| Model | VEGAFLEX 86 |
| Thương hiệu | VEGA |
| Xuất xứ | Đức |
| Phân phối | Công Ty TNHH Kỹ Thuật QBS |
| Xem catalog sản phẩm | Catalog Cảm biến TDR VEGAFLEX 86 |
Mô tả
Cảm biến TDR VEGAFLEX 86 đo mức chất lỏng mà không cần bảo trì, ngay cả trong điều kiện áp suất và nhiệt độ khắc nghiệt. Ngay cả trong các ứng dụng có hiện tượng tích tụ cặn, tạo bọt và ngưng tụ, cảm biến vẫn cung cấp các giá trị đo chính xác và đáng tin cậy. Trong các ứng dụng hơi nước bão hòa, một đầu dò tham chiếu đặc biệt đảm bảo phép đo không phụ thuộc vào mật độ. VEGAFLEX 86 cung cấp giải pháp đo mức và giao diện tiết kiệm chi phí cho ứng dụng của bạn.
Ứng dụng của Cảm biến TDR VEGAFLEX 86
- Đo mức và chất lỏng trong bồn chứa dưới áp suất và nhiệt độ cao: Áp dụng trong các bồn chứa đa dạng, đảm bảo đo chính xác ngay cả với tích tụ, tạo bọt hoặc ngưng tụ.
- Đo mức chất rắn rời\ trong môi trường bụi bặm mạnh: Phù hợp cho các ứng dụng đo mức chất rắn với bụi dày đặc, hoạt động ổn định ở nhiệt độ cao mà không cần bảo dưỡng.
- Chế biến dầu thô và cột chưng cất: Sử dụng trong xử lý dầu thô, cột chưng cất nơi có nhiệt độ và áp suất cao, cung cấp giá trị đo chính xác để tối ưu hóa quy trình.
- Đo trong môi trường hơi nước bão hòa: Sử dụng đầu dò tham chiếu đặc biệt để đo độc lập với mật độ, lý tưởng cho các ứng dụng hơi nước ở nhiệt độ cao.
- Ngành công nghiệp hóa chất và hóa dầu: Đo mức và giao diện trong các quy trình hóa chất, nơi có điều kiện khắc nghiệt, hỗ trợ an toàn và hiệu quả sản xuất.
- Ngành dầu khí (oil & gas): Đo giao diện giữa hai chất lỏng có mật độ khác nhau, như trong tách dầu-nước hoặc các quy trình khai thác.
- Công nghệ môi trường và tái chế: Áp dụng trong xử lý chất thải, tái chế vật liệu, nơi cần đo chính xác dưới điều kiện áp suất và nhiệt độ biến đổi.
Thông số kỹ thuật cơ bản
| Thông số | Giá trị |
| Phạm vi đo lường | – Đầu dò cáp (cable probe): lên đến 75 m |
| – Đầu dò thanh (rod probe): lên đến 6 m | |
| Độ chính xác đo | ±2 mm |
| Áp suất quá trình | -1 … +400 bar (-100 … +40.000 kPa) |
| Nhiệt độ quá trình | -196 … +450 °C (-320 … +842 °F) |
| Nhiệt độ môi trường | -40 … +80 °C (-40 … +176 °F) |
| Điện áp hoạt động | 9,6 … 35 V DC |
| Ngõ ra tín hiệu | 4 … 20 mA/HART (hai dây), Profibus PA, Foundation Fieldbus |
| Vật liệu tiếp xúc môi trường | Thép không gỉ (stainless steel), gioăng FFKM hoặc graphite |
| Kết nối quá trình | Ren từ G1½ / 1½ NPT, mặt bích từ DN50 / 2″ |
| Cấp bảo vệ vỏ | Lên đến IP68 (1 bar) |
| Phê duyệt | ATEX, IEC, ship approvals (GL, LRS, ABS,…) |
Tham khảo Catalog chi tiết ở đây: Catalog Cảm biến TDR VEGAFLEX 86
Nguyên lý hoạt động của Cảm biến TDR VEGAFLEX 86
Hoạt động dựa trên công nghệ radar sóng dẫn hướng (Guided Wave Radar – TDR – Time Domain Reflectometry).
-
- Cảm biến phát ra các xung vi sóng tần số cao (high frequency microwave pulses).
- Xung được ghép nối và dẫn hướng dọc theo đầu dò (cable probe hoặc rod probe) đi xuống đáy bồn.
- Khi xung gặp bề mặt chất (hoặc giao diện giữa hai chất lỏng có mật độ khác nhau), do sự thay đổi đột ngột của hằng số điện môi, một phần xung bị phản xạ trở lại.
- Phần xung còn lại tiếp tục đi xuống cho đến khi gặp đáy bồn (nếu có) và cũng phản xạ.
- Cảm biến đo thời gian bay (time of flight) từ lúc phát đến lúc nhận tín hiệu phản xạ.
- Khoảng cách đến bề mặt chất = (Thời gian bay × Tốc độ ánh sáng) / 2.
- Từ khoảng cách này, hệ thống tính ra mức chất (level) hoặc giao diện (interface).
Ưu điểm nổi bật
- Chức năng điều chỉnh có hướng dẫn giúp thiết lập đơn giản, tiết kiệm thời gian và đáng tin cậy.
- Các đầu dò có thể rút ngắn mang lại sự tiêu chuẩn hóa đơn giản và tính linh hoạt cao nhất trong việc lập kế hoạch.
- Khả năng chẩn đoán toàn diện đảm bảo vận hành không cần bảo trì, từ đó duy trì tính khả dụng cao của nhà máy.
