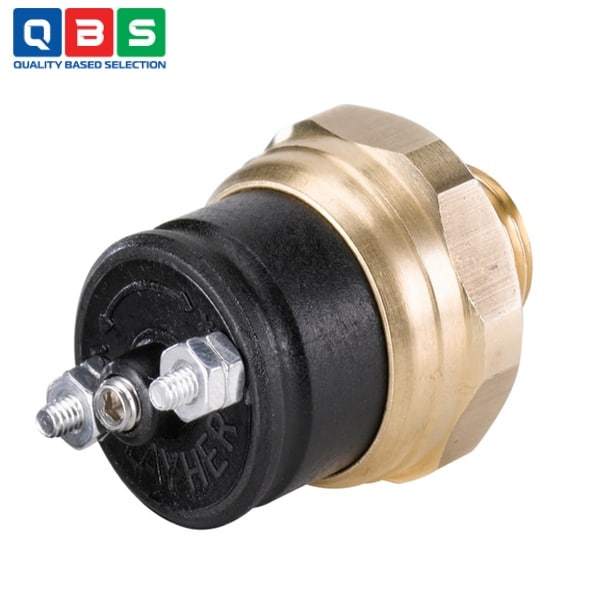

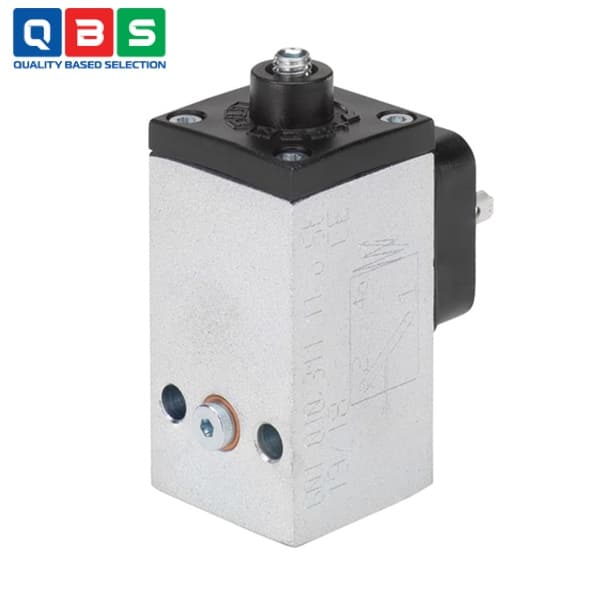

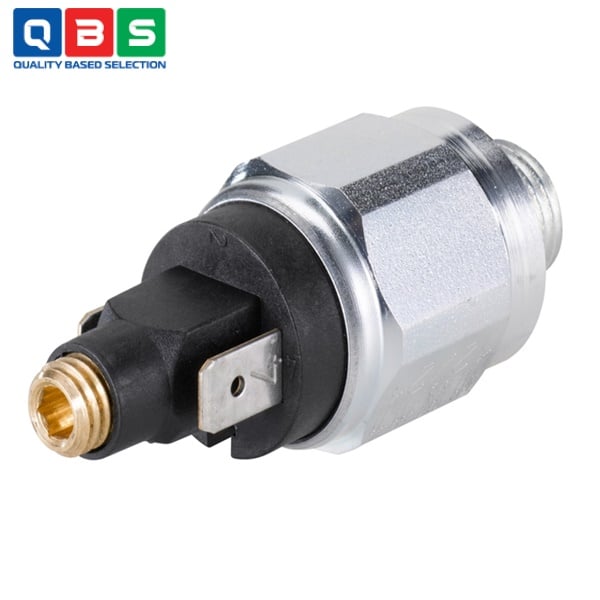

Công tắc áp suất Type TCD001
| Tên sản phẩm | Công tắc áp suất |
| Model | TCD001 |
| Thương hiệu | Burkert |
| Xuất xứ | Đức |
| Phân phối | Công Ty TNHH Kỹ Thuật QBS |
| Xem catalog sản phẩm | Catalog Công tắc áp suất Type TCD001 |
Mô tả
Công tắc áp suất Type TCD001 là thiết bị dùng để chuyển đổi tín hiệu khí nén điều chỉnh được thành tín hiệu điện, áp dụng cho khí và chất lỏng trung tính như không khí, dầu thủy lực, nhũ dầu và nước. Nó thường được sử dụng trong các hệ thống khí nén và thủy lực để giám sát, kiểm soát áp suất, đảm bảo an toàn và tích hợp với hệ thống điều khiển điện, phù hợp cho nhiều ứng dụng công nghiệp và dân dụng.
Ứng dụng của Công tắc áp suất Type TCD001
-
- Điều khiển và bảo vệ máy nén khí: Tự động bật/tắt máy nén khi áp suất đạt ngưỡng thấp/cao, duy trì áp suất ổn định trong bình chứa khí nén.
- Hệ thống thủy lực công nghiệp: Giám sát áp suất dầu thủy lực trong máy ép, máy tiện, xi lanh thủy lực; kích hoạt cảnh báo hoặc dừng máy nếu áp suất quá cao/thấp để tránh hỏng hóc.
- Điều khiển bơm nước và hệ thống cấp nước: Bật/tắt bơm tự động dựa trên áp suất trong đường ống hoặc bồn chứa, phổ biến trong xử lý nước, cấp nước dân dụng/công nghiệp.
- Hệ thống HVAC: Giám sát áp suất khí hoặc chất lỏng làm lạnh, bảo vệ hệ thống khỏi quá áp hoặc mất áp.
- Máy móc công nghiệp và tự động hóa: Bảo vệ quá áp trong dây chuyền sản xuất, máy injection molding (ép phun), hoặc hệ thống pneumatic actuators.
- Giám sát và bảo vệ lọc: Phát hiện áp suất chênh lệch qua bộ lọc không khí/dầu/nước, báo hiệu khi lọc bị tắc để thay thế kịp thời.
Thông số kỹ thuật cơ bản
| Thông số | Chi tiết |
| Môi trường làm việc | Khí trung tính và chất lỏng (không khí, nước, dầu thủy lực, nhũ dầu) |
| Dải áp suất cài đặt | 0.5 – 200 bar (tùy biến thể: thấp 0.5-10 bar, cao 10-200 bar) |
| Áp suất nổ (Bursting pressure) | 10 – 300 bar (tùy biến thể) |
| Độ trễ chuyển mạch (Hysteresis) | 10 – 25 % |
| Chức năng tiếp điểm | Thường mở (NO), thường đóng (NC) hoặc chuyển đổi (Changeover) |
| Điện áp định mức | Max. 42 V (một số phiên bản flange: max. 250 V) |
| Dòng điện chuyển mạch | Max. 2 A (phiên bản flange: max. 5 A) |
| Tần số chuyển mạch | Max. 200 lần/phút |
| Nhiệt độ môi trường | -25 … +85 °C |
| Vật liệu vỏ | Đồng thau, thép mạ kẽm, thép không gỉ |
| Vật liệu màng chắn | NBR (tiêu chuẩn), UR (tùy chọn) |
| Tuổi thọ cơ học | 10⁶ chu kỳ |

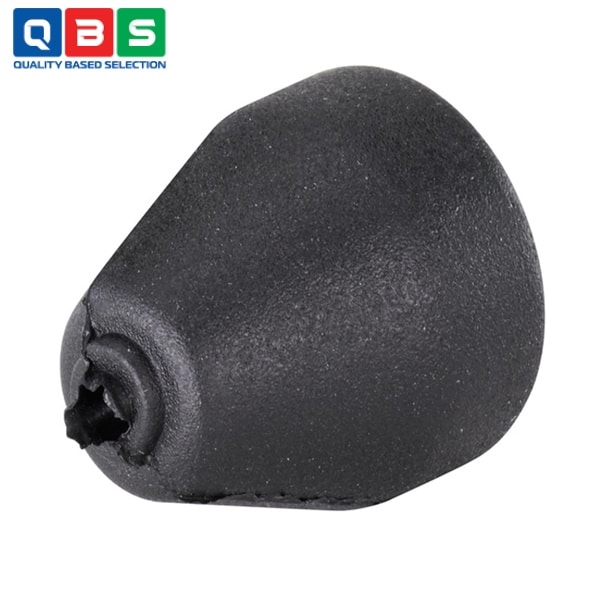

| Cấp bảo vệ | IP00 (IP20 với nắp bảo vệ) hoặc IP65 (phiên bản flange với plug Type 2518) |
| Điều chỉnh điểm chuyển | Bằng vít grub screw |
Tham khảo Catalog chi tiết ở đây: Catalog Công tắc áp suất Type TCD001
Nguyên lý hoạt động của Công tắc áp suất Type TCD001
Hoạt động theo cơ chế cơ khí lò xo (spring-loaded):
-
- Áp suất từ môi trường (khí hoặc chất lỏng trung tính) tác động lên màng chắn (diaphragm) hoặc piston.
- Khi áp suất vượt quá ngưỡng cài đặt (điều chỉnh bằng vít grub screw nén lò xo), lực áp suất đẩy màng/piston vượt qua lực lò xo → kích hoạt tiếp điểm điện (mở hoặc đóng tùy loại NO/NC/changeover).
- Khi áp suất giảm xuống dưới ngưỡng (có độ trễ hysteresis 10-25%), lò xo đẩy màng/piston về vị trí ban đầu → tiếp điểm trở về trạng thái bình thường.
Ưu điểm nổi bật
-
- Đơn giản và đáng tin cậy: Hoạt động cơ khí thuần túy, không cần nguồn điện phụ, tuổi thọ cơ học cao (10⁶ chu kỳ).
- Dễ điều chỉnh: Điểm chuyển mạch có thể chỉnh chính xác bằng vít grub screw.
- Đa dạng biến thể: Có loại thường mở (NO), thường đóng (NC), chuyển đổi (changeover); dải áp suất rộng từ 0.5–200 bar.
