Công tắc áp suất Wise P980
| Tên sản phẩm | Công tắc áp suất Wise |
| Model | P980 |
| Thương hiệu | WISE |
| Xuất xứ | Hàn Quốc |
| Phân phối | Công Ty TNHH Kỹ Thuật QBS |
| Xem catalog sản phẩm | Catalog Công tắc áp suất Wise P980 |
Mô tả
Công tắc áp suất Wise P980 được thiết kế để đo lường áp suất cao và chất lỏng ăn mòn trong môi trường dễ cháy nổ. Thiết bị này kết hợp chức năng hiển thị áp suất và chuyển mạch điện (micro contact hoặc electrical contact), phù hợp cho các ứng dụng yêu cầu an toàn cao, giám sát và kiểm soát tự động. Nó thường được sử dụng trong các ngành công nghiệp nặng, nơi có nguy cơ cháy nổ, để phát hiện áp suất vượt ngưỡng, kích hoạt báo động, tắt máy khẩn cấp hoặc kiểm soát quy trình.
Ứng dụng của Công tắc áp suất Wise P980
-
- Ngành dầu khí: Giám sát áp suất tại đầu giếng, đường ống dẫn, bồn chứa và tàu chứa để ngăn chặn quá áp.
- Ngành hóa chất: Đo lường và kiểm soát áp suất chất lỏng ăn mòn trong các quy trình sản xuất hóa chất, tránh rò rỉ hoặc phản ứng nguy hiểm.
- Ngành khai thác mỏ: Sử dụng trong hệ thống thông gió, máy móc dưới lòng đất để phát hiện áp suất bất thường và kích hoạt tắt khẩn cấp.
- Hệ thống an toàn công nghiệp: Bảo vệ chống quá áp và kích hoạt tắt máy khẩn cấp trong các nhà máy, ngăn ngừa tai nạn.
- Hệ thống HVAC trong khu vực nguy hiểm: Kiểm soát áp suất trong hệ thống sưởi ấm, thông gió và điều hòa không khí tại các khu vực dễ cháy nổ.
- Ngành dược phẩm và thực phẩm: Giám sát áp suất trong quy trình xử lý chất lỏng ăn mòn hoặc dễ cháy, đảm bảo tuân thủ tiêu chuẩn an toàn.
- Nhà máy điện và năng lượng: Kiểm soát áp suất trong nồi hơi, turbine hoặc hệ thống khí nén để tránh爆炸 và duy trì hoạt động ổn định.
Thông số kỹ thuật cơ bản
| Thông số | Chi tiết |
| Đường kính mặt số | 100 mm |
| Loại | Công tắc áp suất chỉ thị chống nổ (Explosion-proof indicating pressure switch) |
| Chứng nhận chống nổ | KCS Ex d IIC T6 |
| Độ chính xác | Chỉ thị: ±1.0% FS |
| Báo động: ±3.0% FS | |
| Độ lặp lại | ±1.0% adjustable range (P981) |
| Phạm vi điều chỉnh | -0.1…0 đến 0…2 MPa |
| 0…0.1 đến 0…35 Mpa | |
| Nhiệt độ làm việc | Môi trường: -20…+65 °C |
| Chất lỏng: max 100 °C | |
| Ảnh hưởng nhiệt độ | ±0.4% FS / 10 °C (so với 20 °C) |
| Ống Bourdon | C-type, Stainless steel 316SS |
| Đầu nối quá trình | Stainless steel 316SS |
| 3/8″, 1/2″ PT/NPT/PF | |
| Vỏ & nắp | Nhôm ALDC12.1 sơn bạc, lắp bề mặt (surface mounting) |
| Tiếp điểm | P981: Micro contact (1 hoặc 2 SPDT, tiếp điểm vàng) |
| P982: Electrical contact (1 hoặc 2 SPST, snap-action) |

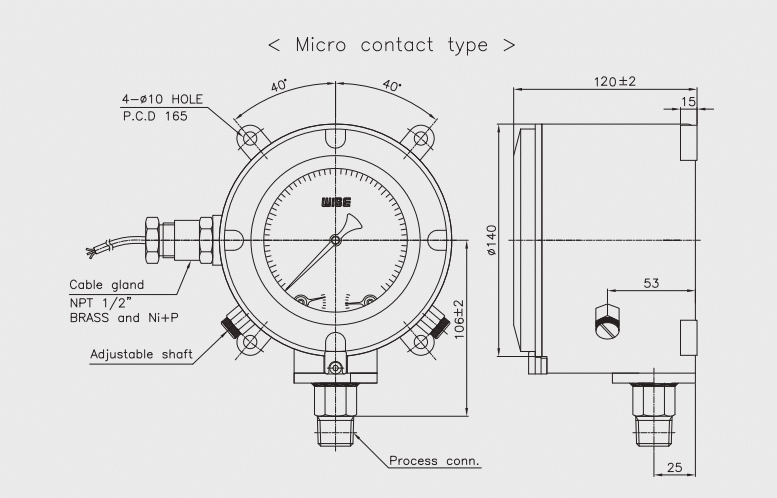

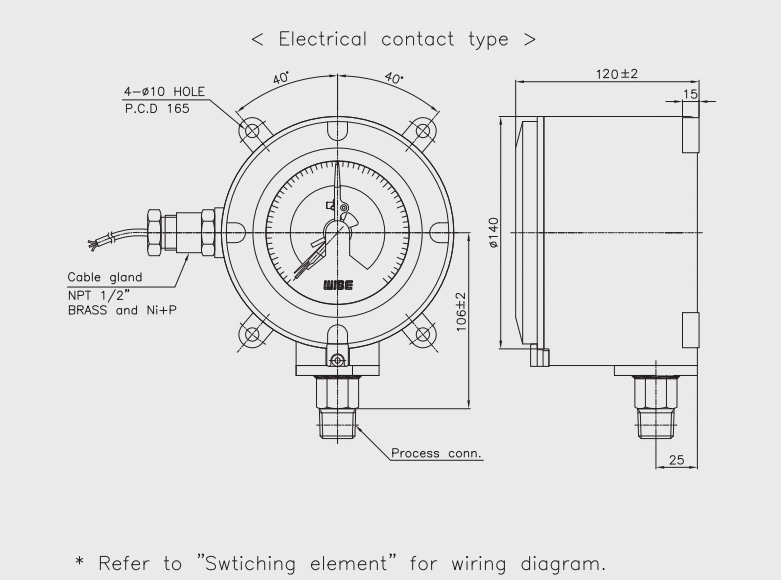

Kích thước của đồng hồ


Tham khảo Catalog chi tiết ở đây: Catalog Công tắc áp suất Wise P980
Nguyên lý hoạt động của Công tắc áp suất Wise P980
-
- Áp suất từ đầu nối → tác động lên ống Bourdon C-type (316SS) → ống cong thẳng ra → đầu tự do di chuyển → truyền qua cơ cấu cơ khí:
- Làm kim chỉ thị quay hiển thị áp suất (chức năng đồng hồ đo).
- Đồng thời đẩy/điều khiển micro contact (P981) hoặc snap-action contact (P982) → khi kim đạt ngưỡng cài đặt → tiếp điểm đóng/mở mạch điện đột ngột (bật/tắt báo động, điều khiển).
- Toàn bộ hoạt động thuần cơ học, không cần nguồn điện để đo, chỉ mạch ngoài được kích hoạt khi tiếp điểm chuyển trạng thái. Vỏ chống nổ bảo vệ an toàn.
Tính năng đặc biệt
-
- Chống nổ (Explosion-proof) Ex d IIC T6.
- Kết hợp đồng hồ chỉ thị + công tắc áp suất (indicating pressure switch).
- Ống Bourdon C-type 316SS chịu áp suất cao & chất ăn mòn.
- Micro contact (P981): SPDT (1 hoặc 2), tiếp điểm vàng, chịu tải lớn, độ lặp lại cao.
