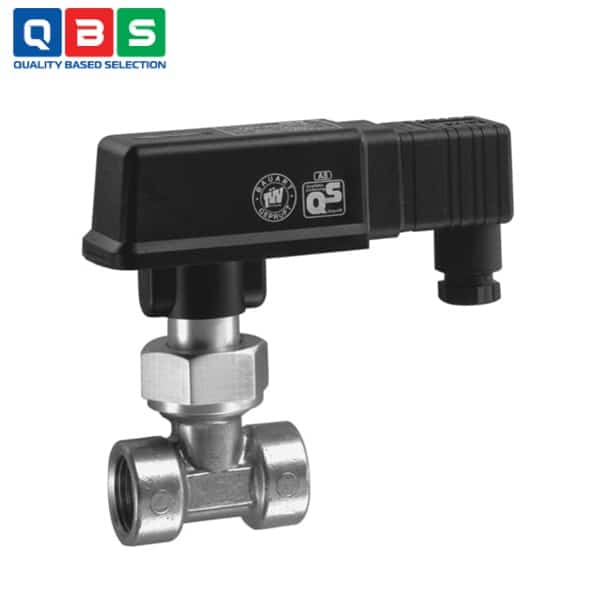

Công tắc dòng chảy Type TCQ001
| Tên sản phẩm | Công tắc dòng chảy |
| Model | TCQ001 |
| Thương hiệu | Burkert |
| Xuất xứ | Đức |
| Phân phối | Công Ty TNHH Kỹ Thuật QBS |
| Xem catalog sản phẩm | Catalog Công tắc dòng chảy Type TCQ001 |
Mô tả
Công tắc dòng chảy Type TCQ001 là loại tiếp điểm thường mở hoặc thường đóng, công tắc điều khiển lưu lượng thích hợp cho chất lỏng. Quá trình chuyển mạch được kích hoạt bởi một tiếp điểm lưỡi gà. Dòng chảy làm dịch chuyển nam châm nằm trên cần gạt. Điểm chuyển mạch có thể điều chỉnh được. Công tắc điều khiển lưu lượng hoạt động đáng tin cậy ngay cả trong điều kiện khó khăn với độ sụt áp thấp. Quá trình chuyển mạch có thể lặp lại mà không gặp sự cố.
Ứng dụng của Công tắc dòng chảy Type TCQ001
-
- Bảo vệ máy bơm: Phát hiện thiếu dòng chảy để tự động dừng bơm, tránh quá nhiệt và hỏng hóc.
- Giám sát hệ thống làm mát: Theo dõi dòng chảy coolant/lubricant trong máy móc, chiller, laser, máy nén, hệ thống HVAC để đảm bảo làm mát đúng cách.
- Hệ thống phòng cháy chữa cháy: Phát hiện dòng nước chảy khi sprinkler kích hoạt, gửi tín hiệu báo cháy về trung tâm giám sát.
- Bảo vệ và giám sát trong công nghiệp: Kích hoạt cảnh báo hoặc dừng quá trình khi mất dòng chảy trong dây chuyền sản xuất hóa chất, thực phẩm, dược phẩm, xử lý nước.
- Phát hiện tắc nghẽn hoặc rò rỉ: Giám sát dòng chảy tối thiểu/tối đa trong đường ống, ngăn ngừa thấp mức nước hoặc quá tải.
- Ứng dụng trong hệ thống bôi trơn: Đảm bảo dầu bôi trơn chảy đúng để bảo vệ bearing/máy móc.
- Giám sát dòng chảy trong hệ thống nước thải hoặc hóa chất: Đo và kiểm soát lưu lượng trong xử lý nước, nhà máy sản xuất.
Thông số kỹ thuật cơ bản
| Thông số | Giá trị |
| Loại tiếp điểm | Normally Open hoặc Normally Closed |
| Môi trường | Chất lỏng (liquids) |
| Nhiệt độ môi trường | Tối đa +110 °C |
| Áp suất danh nghĩa | Tối đa 25 bar |
| Độ lặp lại (repeatability) | ±15% (điểm kích hoạt) |
| Dòng điện đóng cắt tối đa | 1:00 AM |
| Công suất đóng cắt | 26 VA (230 V AC) / 20 W (48 V DC) |
| Cấp bảo vệ | IP65 |
| Kết nối điện | Cable plug DIN 43650 Form A |
| Vật liệu thân | Đồng thau (Brass) |
| Vật liệu rocker bar | PPO (PPE/PA GFN3) |
| Kích thước cổng nối | G ¼ đến G 2 (DN 8 – 50 mm) |
| Điểm kích hoạt | Điều chỉnh được (tùy kích thước) |
| Tổn hao áp suất | Thấp (low pressure loss) |
Tham khảo Catalog chi tiết ở đây: Catalog Công tắc dòng chảy Type TCQ001
Nguyên lý hoạt động của Công tắc dòng chảy Type TCQ001
Hoạt động dựa trên cơ chế cơ học – từ tính với rocker bar (thanh bập bênh/paddle) và reed contact (công tắc lưỡi gà từ tính):
-
- Dòng chất lỏng chảy qua đường ống đẩy rocker bar (có gắn nam châm vĩnh cửu) lệch khỏi vị trí nghỉ.
- Khi lưu lượng đạt điểm kích hoạt điều chỉnh được (switching point), nam châm di chuyển đủ gần reed switch → từ trường làm hai lưỡi tiếp điểm trong reed switch hút nhau, đóng/mở mạch điện (tùy loại normally open hoặc normally closed).
- Khi dòng chảy giảm hoặc dừng, rocker bar trở về vị trí ban đầu nhờ lò xo hoặc lực dòng, nam châm rời xa → reed switch trở về trạng thái ngược lại.
Ưu điểm nổi bật
-
- Điểm kích hoạt điều chỉnh được: Linh hoạt phù hợp nhiều lưu lượng khác nhau.
- Tổn hao áp suất thấp: Không ảnh hưởng đáng kể đến hiệu suất hệ thống.
- Quá trình đóng/ngắt lặp lại chính xác: Độ lặp lại ±15%, tuổi thọ cao.
- Phù hợp cho chất lỏng: Thiết kế chuyên dụng, vật liệu bền (thân đồng thau).
- Cấp bảo vệ IP65: Chống bụi và tia nước mạnh, lắp đặt ngoài trời hoặc môi trường ẩm ướt.
