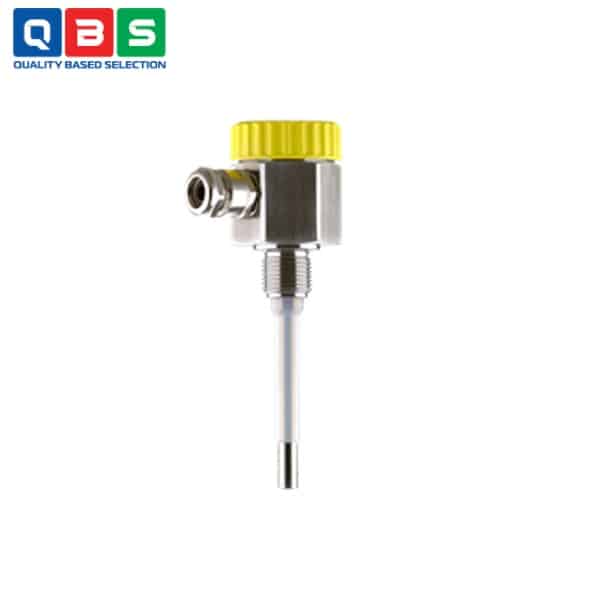

Công tắc mức đa năng EL 1
| Tên sản phẩm | Công tắc mức đa năng |
| Model | EL 1 |
| Thương hiệu | VEGA |
| Xuất xứ | Đức |
| Phân phối | Công Ty TNHH Kỹ Thuật QBS |
| Xem catalog sản phẩm | Catalog Công tắc mức đa năng EL 1 |
Mô tả
Công tắc mức đa năng EL 1 là một công tắc mức (level switch) dẫn điện đa năng, dùng để phát hiện mức chất lỏng có tính dẫn điện (độ dẫn điện tối thiểu 7.5 µS/cm). Thiết bị hoạt động dựa trên nguyên lý dẫn điện: khi que điện cực tiếp xúc với chất lỏng, dòng điện nhỏ chạy qua và được bộ điều khiển (controller) phát hiện để tạo tín hiệu chuyển mạch.
Ứng dụng của Công tắc mức đa năng EL 1
- Bảo vệ chống tràn: Phát hiện khi mức chất lỏng đạt đến điểm cao nhất (maximum level), tự động dừng bơm cấp hoặc đóng van để tránh tràn bồn.
- Bảo vệ chống chạy khô: Phát hiện khi mức chất lỏng xuống thấp nhất (minimum level), tự động dừng bơm để tránh hỏng bơm do chạy không tải (cavitation).
- Công tắc mức đa năng: Dùng làm điểm báo mức cao/thấp trong các hệ thống điều khiển tự động hóa công nghiệp.
- Ứng dụng trong môi trường khắc nghiệt: Phù hợp với các chất lỏng dẫn điện như nước, dung dịch axit/loãng, hóa chất công nghiệp (miễn là dẫn điện tốt).
Thông số kỹ thuật cơ bản
| Thông số | Giá trị |
| Chiều dài que điện cực | Tối đa 4 m (13.12 ft), có thể cắt ngắn |
| Độ dẫn điện của môi chất | Tối thiểu 7.5 µS/cm |
| Ren kết nối quá trình | G½ |
| Áp suất quá trình | -1 … +63 bar (-100 … +6300 kPa) |
| Nhiệt độ quá trình | -50 … +130 °C (-58 … +266 °F) |
| Nhiệt độ môi trường/lưu trữ | -40 … +80 °C (-40 … +176 °F) |
| Nguồn cấp điện | Qua bộ điều khiển kết nối (VEGATOR 131/132) |
| Vật liệu tiếp xúc môi chất | Thép không gỉ (stainless steel), cách điện PTFE |
| Vỏ thiết bị | Thép không gỉ, nắp nhựa PBT |
| Cấp bảo vệ | IP66/IP67 |
| Chức năng chính | Công tắc mức dẫn điện (level switch) |
| Ứng dụng chính | Bảo vệ chống tràn và chống chạy khô |
Tham khảo Catalog chi tiết ở đây: Catalog Công tắc mức đa năng EL 1
Nguyên lý hoạt động của Công tắc mức đa năng EL 1
Hoạt động dựa trên nguyên lý dẫn điện (conductive principle) để phát hiện mức chất lỏng có tính dẫn điện (độ dẫn điện ≥ 7.5 µS/cm).
-
- Thiết bị cần kết hợp với bộ điều khiển bên ngoài (VEGATOR 131 hoặc VEGATOR 132) để cấp nguồn và xử lý tín hiệu.
- Bộ điều khiển phát ra dòng điện xoay chiều nhỏ (an toàn, chống ăn mòn điện cực) qua que điện cực.
- Nếu chất lỏng chưa chạm đến que → không có đường dẫn điện → không có dòng điện trở về.
- Nếu chất lỏng dẫn điện tiếp xúc que → dòng điện đi qua chất lỏng và trở về bộ điều khiển (thường qua thành bồn kim loại hoặc điện cực ground riêng).
- Bộ điều khiển phát hiện sự thay đổi dòng điện, đánh giá và xuất ra tín hiệu relay (ON/OFF) để điều khiển bơm, van hoặc báo động.
- Điểm chuyển mạch (switching point) được xác định bởi vị trí lắp đặt hoặc chiều dài que (có thể cắt ngắn đến 4 m).
Ưu điểm nổi bật
- Dễ dàng lắp đặt trong không gian hẹp nhờ kích thước cảm biến nhỏ.
- Chi phí bảo trì thấp nhờ thiết kế chắc chắn.
- Độ linh hoạt cao nhờ đầu dò có thể rút ngắn.
