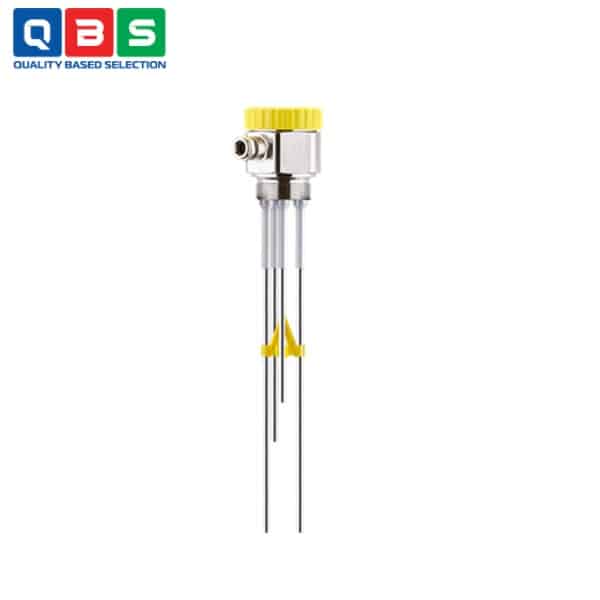

Công tắc mức đa năng EL 3
| Tên sản phẩm | Công tắc mức đa năng |
| Model | EL 3 |
| Thương hiệu | VEGA |
| Xuất xứ | Đức |
| Phân phối | Công Ty TNHH Kỹ Thuật QBS |
| Xem catalog sản phẩm | Catalog Công tắc mức đa năng EL 3 |
Mô tả
Công tắc mức đa năng EL 3 là cảm biến đo mức kiểu dẫn điện đa que (2 đến 5 que), dùng để phát hiện mức chất lỏng dẫn điện. Thiết bị hoạt động kết hợp với bộ điều khiển VEGATOR 131 hoặc VEGATOR 132, phù hợp cho các ứng dụng công nghiệp cần giám sát mức đơn giản, chi phí thấp và độ tin cậy cao.
Ứng dụng của Công tắc mức đa năng EL 3
- Phát hiện mức chung trong chất lỏng dẫn điện: Dùng làm công tắc mức phổ quát cho mọi loại chất lỏng có độ dẫn điện tối thiểu 7,5 µS/cm.
- Bảo vệ chống tràn (overfill protection): Phát hiện khi mức chất lỏng đạt đến điểm cao nhất để ngăn chặn tràn bồn/bể, bảo vệ an toàn thiết bị và môi trường.
- Bảo vệ chống chạy khô (dry run protection): Phát hiện khi mức chất lỏng xuống thấp để dừng bơm kịp thời, tránh hỏng bơm do chạy không tải.
- Điều khiển bơm (pump control): Tự động bật/tắt bơm dựa trên các mức cao/thấp được cài đặt bằng cách thay đổi chiều dài que hoặc vị trí lắp đặt.
- Tạo nhiều điểm chuyển mạch: Với 2–5 que, có thể thực hiện từ 1 đến 4 điểm mức riêng biệt trong khoảng chiều cao từ 5 cm đến 6 m, phù hợp cho bể có nhiều mức cần giám sát
Thông số kỹ thuật cơ bản
| Thông số | Giá trị |
| Chiều dài que đo | Lên đến 6 m (19.69 ft) |
| Độ dẫn điện tối thiểu của môi chất | ≥ 7,5 µS/cm |
| Ren kết nối quá trình | Thread G1½ |
| Áp suất quá trình | -1 … +63 bar (-100 … +6300 kPa) |
| Nhiệt độ quá trình | -50 … +130 °C (-58 … +266 °F) |
| Nhiệt độ môi trường, lưu trữ | -40 … +80 °C (-40 … +176 °F) |
| Nguồn cấp điện | Qua bộ điều khiển kết nối (VEGATOR 131/132) |
| Vật liệu phần tiếp xúc môi chất | Thép không gỉ 316L, cách điện PTFE |
| Vỏ thiết bị | Thép không gỉ, nắp nhựa PBT, bảo vệ IP66/IP67 |
| Số lượng que điện cực | 2 đến 5 que (tạo nhiều điểm chuyển mạch) |
| Nguyên lý hoạt động | Dẫn điện (Conductive), cần bộ điều khiển ngoài |
Tham khảo Catalog chi tiết ở đây: Catalog Công tắc mức đa năng EL 3
Nguyên lý hoạt động của Công tắc mức đa năng EL 3
Hoạt động dựa trên nguyên lý dẫn điện (conductive principle) để phát hiện mức chất lỏng dẫn điện.
-
- Cấu tạo chính: Thiết bị có 2–5 que thép không gỉ cách điện bằng PTFE, một que thường là que tham chiếu (ngắn nhất hoặc dài nhất tùy cấu hình).
- Nguồn tín hiệu: Bộ điều khiển VEGATOR cung cấp điện áp xoay chiều thấp (an toàn) cho các que điện cực.
- Khi chưa có chất lỏng tiếp xúc: Không có mạch điện khép kín giữa các que → không có dòng điện → bộ điều khiển nhận trạng thái “khô” (dry).
- Khi chất lỏng dâng lên và chạm que: Chất lỏng dẫn điện (độ dẫn ≥ 7,5 µS/cm) tạo cầu nối điện giữa các que → dòng điện xoay chiều nhỏ chảy qua → bộ điều khiển phát hiện và xuất tín hiệu chuyển mạch tương ứng với mức đó.
- Điểm chuyển mạch: Được xác định bởi vị trí lắp đặt hoặc chiều dài que (có thể cắt ngắn để điều chỉnh). Mỗi que tạo một điểm mức riêng biệt.
Ưu điểm nổi bật
- Thiết lập đơn giản với thời gian và chi phí tối thiểu.
- Độ linh hoạt cao nhờ đầu dò có thể rút ngắn.
- Không cần bảo trì nhờ thiết kế chắc chắn.
