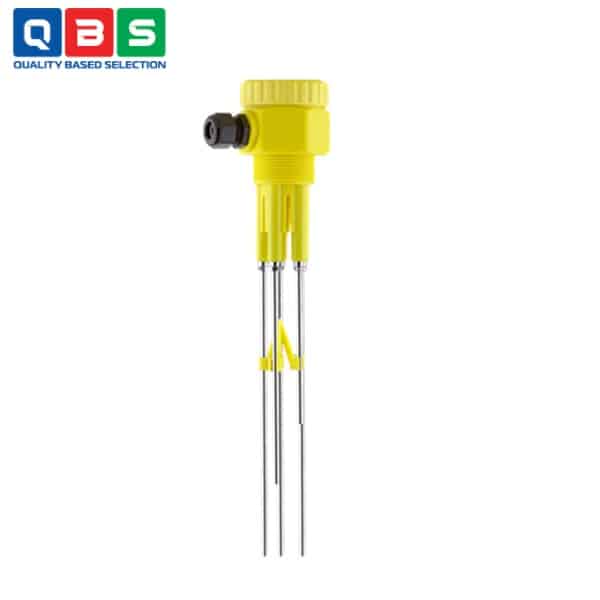

Công tắc mức đa năng EL 4

Ứng dụng của Công tắc mức đa năng EL 4

• Bảo vệ chống tràn: Phát hiện khi mức chất lỏng đạt đến điểm cao nhất, ngăn chặn tình trạng tràn bồn.
• Bảo vệ chống chạy khô: Phát hiện khi mức chất lỏng xuống thấp, bảo vệ bơm khỏi hỏng hóc do chạy không tải.
• Điều khiển bơm đáng tin cậy: Sử dụng cấu hình đa que (2–5 que) để tạo nhiều điểm chuyển mạch, tự động bật/tắt bơm theo mức chất lỏng (ví dụ: bơm đầy/bơm cạn).
• Phát hiện mức đa điểm: Với 2–5 que có chiều dài khác nhau, có thể giám sát nhiều mức riêng biệt trong cùng một bồn (tối đa 4 điểm chuyển mạch với 5 que).
• Ứng dụng trong chất lỏng dẫn điện: Phù hợp với các môi chất có độ dẫn điện tối thiểu 7.5 µS/cm (như nước, dung dịch axit/loãng, sữa, bia, nước thải dẫn điện…).
• Linh hoạt trong lắp đặt: Que có thể cắt ngắn theo yêu cầu, thay thế dễ dàng, giảm tồn kho linh kiện.

Thông số kỹ thuật cơ bản

Nguyên lý hoạt động của Công tắc mức đa năng EL 4

1. 1. Hoạt động dựa trên nguyên lý dẫn điện (conductive principle) để phát hiện mức chất lỏng dẫn điện.
   2. Thiết bị gồm nhiều que thép không gỉ (2–5 que) có chiều dài khác nhau, cách điện với nhau bằng phần đầu PP.
   3. Bộ điều khiển VEGATOR cung cấp điện áp xoay chiều thấp (an toàn) qua các que.
   4. Khi mức chất lỏng chưa ngập que → Không có dòng điện chảy giữa các que → Bộ điều khiển nhận trạng thái “khô” (dry).
   5. Khi chất lỏng dẫn điện (độ dẫn ≥ 7.5 µS/cm) ngập giữa ít nhất hai que → Chất lỏng đóng vai trò cầu nối dẫn điện → Dòng điện nhỏ chảy qua → Bộ điều khiển phát hiện và chuyển trạng thái thành “ướt” (wet).
   6. Điểm chuyển mạch (switching point) được xác định bởi vị trí lắp đặt hoặc chiều dài của từng que riêng biệt.
   7. Với cấu hình đa que, có thể tạo nhiều điểm phát hiện mức độc lập (ví dụ: mức thấp, mức cao, mức tràn…).

Ưu điểm nổi bật

• Kiểm soát bơm đáng tin cậy thông qua nhiều đầu dò thanh.
• Giảm thiểu việc lưu trữ hàng tồn kho nhờ sử dụng đầu dò que có thể thay thế.
• Tính linh hoạt cao nhờ các đầu dò có thể rút ngắn.
