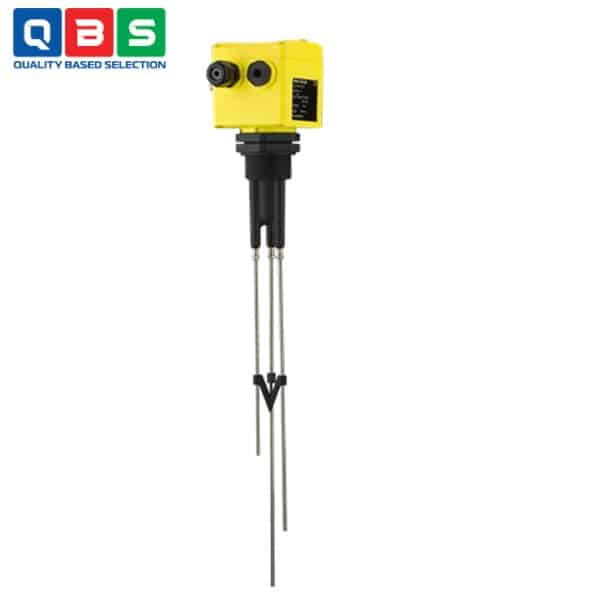

Công tắc mức dẫn điện VEGAKON 66
| Tên sản phẩm | Công tắc mức dẫn điện |
| Model | VEGAKON 66 |
| Thương hiệu | VEGA |
| Xuất xứ | Đức |
| Phân phối | Công Ty TNHH Kỹ Thuật QBS |
Mô tả
Công tắc mức dẫn điện VEGAKON 66 là công tắc mức dẫn điện que đa (conductive multiple rod level switch) dùng để phát hiện mức điểm (point level detection) trong chất lỏng dẫn điện. Thiết bị hoạt động theo nguyên lý dẫn điện, phù hợp cho các ứng dụng kiểm soát bơm, bảo vệ quá đầy/trống, phát hiện đầy/rỗng trong bồn chứa hoặc đường ống. Đặc biệt linh hoạt nhờ có thể sử dụng 2 hoặc 3 que đo để thực hiện các chức năng khác nhau.
Ứng dụng của Công tắc mức dẫn điện VEGAKON 66
- Phát hiện mức mà không có hysteresis: Sử dụng 2 que đo để phát hiện mức chính xác, không có độ chênh lệch giữa điểm bật và tắt.
- Điều khiển bơm: Sử dụng 3 que đo để thực hiện điều khiển bơm bật/tắt theo mức cao-thấp, có hysteresis để tránh bơm chạy giật cục.
- Điều khiển hai điểm: Sử dụng 3 que đo để kiểm soát độc lập hai mức riêng biệt (ví dụ mức cao và mức thấp).
- Phát hiện mức giới hạn có hysteresis: Sử dụng 3 que đo để báo mức giới hạn với độ trễ, tránh tín hiệu nhiễu hoặc dao động mức giả.
- Phát hiện đầy/rỗng trong đường ống: Làm cảm biến báo đầy hoặc báo rỗng trong hệ thống đường ống, giúp bảo vệ bơm khô hoặc tràn.
- Kiểm soát bơm đáng tin cậy: Nhờ cấu trúc que đa, đảm bảo điều khiển bơm ổn định trong các bồn chứa chất lỏng dẫn điện.
Thông số kỹ thuật cơ bản
| Thông số | Giá trị |
| Nguyên lý đo | Dẫn điện (Conductive) |
| Môi chất | Chất lỏng dẫn điện (độ dẫn ≥ 0.1 µS/cm, ví dụ: nước máy, nước muối, bia, sữa…) |
| Số que đo | 2 hoặc 3 que (rod electrodes) |
| Chiều dài que | Tối đa 4 m (có thể rút ngắn, thay thế) |
| Khoảng cách chuyển mạch | Từ 12 cm đến 4 m (tùy cấu hình que) |
| Vật liệu que | Thép không gỉ (316L hoặc tương đương), cách điện PP |
| Vật liệu housing | Nhựa (Plastic) hoặc Nhôm (Aluminium) |
| Cấp bảo vệ | IP 66/IP 67 |
| Nhiệt độ quá trình | -20 … +100 °C (tùy phiên bản) |
| Áp suất quá trình | -1 … +6 bar |
| Điện áp cung cấp | 20 … 253 V AC/DC |
| Ngõ ra | Relay DPDT (2 tiếp điểm chuyển, 8A/253V AC) |
| Điều chỉnh | Độ nhạy dẫn điện (rotary switch), chế độ max/min fail-safe |
| Lắp đặt | Ren G1½ hoặc tương đương, treo từ trên |
Nguyên lý hoạt động của Công tắc mức dẫn điện VEGAKON 66
Hoạt động theo nguyên lý dẫn điện (conductive principle) dành cho chất lỏng có độ dẫn điện tối thiểu (thường ≥ 0,5 µS/cm).
-
- Thiết bị gồm các que đoư bằng thép không gỉ hoặc vật liệu phù hợp, cách điện bằng PP, và một điện cực tham chiếu.
- Một dòng điện xoay chiều rất nhỏ (an toàn, thấp tần) được phát giữa các que đo qua mạch điện tử.
- Khi mức chất lỏng chưa chạm đến que đo: Mạch hở → không có dòng điện → relay ở trạng thái nghỉ (không kích hoạt).
- Khi mức chất lỏng dâng lên và tiếp xúc đồng thời ít nhất hai que đo: Chất lỏng dẫn điện đóng mạch → có dòng điện chạy qua → mạch điện tử phát hiện và kích hoạt relay chuyển trạng thái.
- Với cấu hình 2 que: Phát hiện mức đơn giản, không hysteresis (điểm bật/tắt gần như trùng nhau).
- Với cấu hình 3 que: Có thể tạo hysteresis (độ trễ) bằng cách dùng que ngắn cho mức cao, que dài cho mức thấp → phù hợp điều khiển bơm.
Ưu điểm nổi bật
- Kiểm soát bơm đáng tin cậy thông qua nhiều đầu dò thanh.
- Giảm thiểu việc lưu trữ hàng tồn kho nhờ các đầu dò dạng que có thể thay thế.
- Độ linh hoạt cao nhờ đầu dò có thể rút ngắn.
