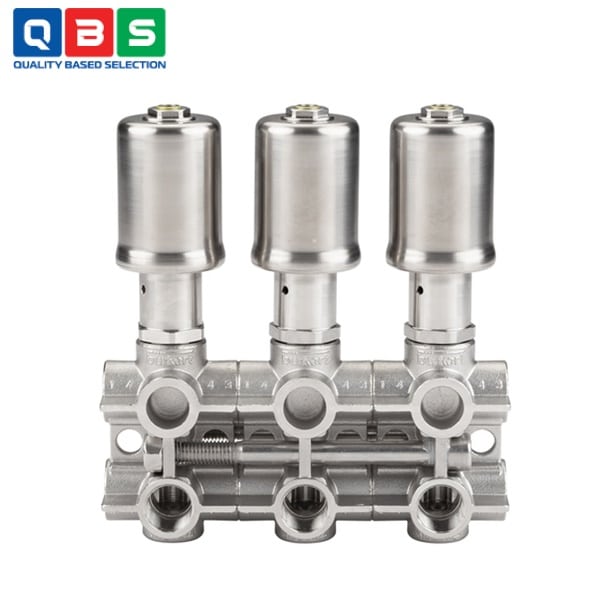

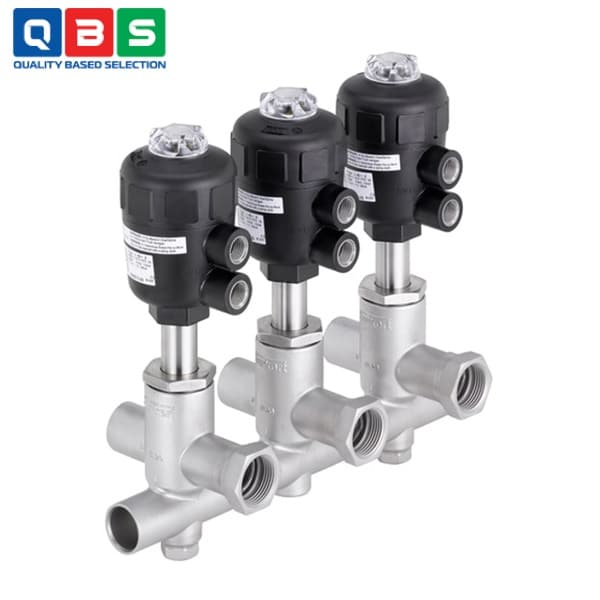

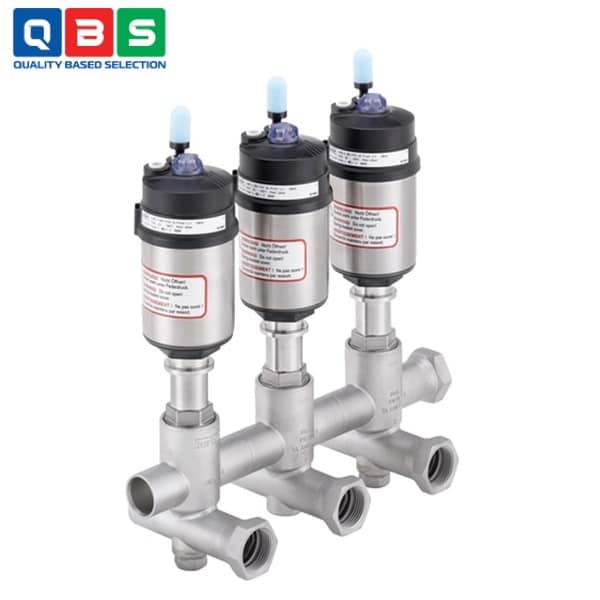

Cụm van điều khiển quy trình dạng mô-đun Type 8840
| Tên sản phẩm | Cụm van điều khiển quy trình dạng mô-đun |
| Model | 8840 |
| Thương hiệu | Burkert |
| Xuất xứ | Đức |
| Phân phối | Công Ty TNHH Kỹ Thuật QBS |
| Xem catalog sản phẩm | Catalog Cụm van điều khiển quy trình dạng mô-đun Type 8840 |
Mô tả
Cụm van điều khiển quy trình dạng mô-đun Type 8840 đi kèm với các mô-đun van xử lý Bürkert đã được kiểm chứng, sẵn sàng để lắp đặt. Cụm van, dựa trên thân van dạng mô-đun, cho phép cấu hình khác nhau. Các bộ phận riêng lẻ được ghép nối kín khít và rất nhỏ gọn. Không cần nỗ lực lắp đặt đường ống, phụ kiện hoặc gioăng. Đối với kích thước DN20 (¾”) và DN25 (1″), phương pháp hàn quỹ đạo được sử dụng. Các biến thể nhỏ hơn ở DN10 được nối ren với nhau bằng gioăng than chì đáng tin cậy. Để tránh hiện tượng búa nước nguy hiểm, tất cả các van đều có hướng dòng chảy nằm dưới mặt đế. Điều này được thực hiện nhờ hai biến thể cho chức năng chính của hệ thống chất lỏng: phân phối và thu gom, trộn hoặc cấp liệu. Tùy thuộc vào yêu cầu và loại tự động hóa ưa thích, có thể lựa chọn từ các biến thể bộ truyền động khác nhau.
Ứng dụng của Cụm van điều khiển quy trình dạng mô-đun Type 8840
-
- Công nghiệp ô tô: Làm mát robot hàn và dụng cụ.
- Công nghiệp nhựa: Kiểm soát nhiệt độ trong mạch làm mát máy ép phun.
- Công nghiệp máy công cụ: Làm mát dụng cụ trong quá trình vận hành.
- Công nghiệp thực phẩm và đồ uống: Hệ thống CIP và làm mát trong quá trình tiệt trùng hoặc sản xuất bia.
- Công nghiệp dược phẩm: Phân phối nước cất (Nước dùng để tiêm).
- Máy móc đóng gói: Quản lý nhiệt cho thiết bị niêm phong.
- Tự động hóa công nghiệp: Điều khiển tập trung hệ thống làm mát ở nhiều khu vực.
Thông số kỹ thuật cơ bản
| Thông số | Giá trị |
| Vật liệu thân | Thép đúc chính xác stainless steel 316L (CF3M) |
| Đường kính danh nghĩa (DN) | DN 10 (ren), DN 20 & DN 25 (hàn quỹ đạo) |
| Áp suất danh nghĩa | PN 25 |
| Áp suất điều khiển | Tối đa 10 bar |
| Nhiệt độ môi chất | -10 °C … +180 °C |
| Độ nhớt tối đa | 600 mm²/s |
| Môi chất | Hơi nước, nước, khí trung tính, rượu, dầu, nhiên liệu, dung dịch muối, kiềm, dung môi hữu cơ |
| Chức năng điều khiển | Thường đóng (CF A: đóng bằng lò xo); CF B theo yêu cầu |
| Hướng dòng chảy | Từ dưới ghế van (tránh búa nước) |
| Kết nối cổng môi chất | Ren G/NPT; Hàn ISO 4200 hoặc Clamp DIN 32676 (theo yêu cầu) |
| Nhiệt độ môi trường | 0 °C … +60 °C (tùy loại actuator; PPS lên đến +140 °C) |
Tham khảo Catalog chi tiết ở đây: Catalog Cụm van điều khiển quy trình dạng mô-đun Type 8840
Nguyên lý hoạt động của Cụm van điều khiển quy trình dạng mô-đun Type 8840
-
- Đây là cụm van góc ghế (angle seat valves) hoạt động bằng khí nén, lắp ráp sẵn trên thân khối mô-đun để phân phối/thu gom/trộn/nạp chất lỏng hoặc khí.
- Mỗi van là loại 2/2-way, thường đóng (CF A: đóng bằng lò xo, mở bằng áp suất khí điều khiển đẩy piston nâng ghế van).
- Hướng dòng chảy từ dưới ghế van lên để tránh búa nước (water hammer).
- Bộ truyền động (actuator) nhận khí điều khiển từ van đảo trung tâm, đầu điều khiển thông minh hoặc pilot valve, cho phép tự động hóa tập trung hoặc phân tán.
- Thiết kế kín khít, không cần ống nối riêng giữa các van.
Ưu điểm nổi bật
-
- Sẵn sàng lắp đặt: Cụm van hoàn chỉnh, không cần lắp ống nối, fitting hay gioăng riêng.
- Thiết kế gọn nhẹ: Không rò rỉ tiềm ẩn, tiết kiệm không gian.
- Lắp ráp dễ dàng: Không tốn công sức ống nối giữa các van.
- An toàn cao: Hướng dòng chảy dưới ghế van tránh búa nước (water hammer).
Liên hệ mua hàng và hỗ trợ tư vấn kỹ thuật
-
- CÔNG TY TNHH KỸ THUẬT QBS
- MST : 0318810101
- HOTLINE : 0939 487 487
- EMAIL : info@qbsco.vn
