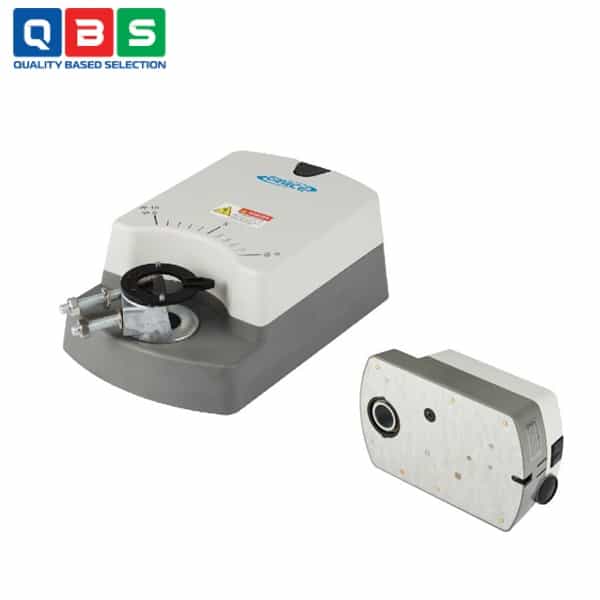

Đầu điện giảm chấn ACT012
| Tên sản phẩm | Đầu điện giảm chấn |
| Model | ACT012 |
| Thương hiệu | GINICE |
| Xuất xứ | Hàn Quốc |
| Phân phối | Công Ty TNHH Kỹ Thuật QBS |
| Xem catalog sản phẩm | Catalog Đầu điện giảm chấn ACT012 |
Mô tả
Đầu điện giảm chấn ACT012 là bộ truyền động damper (damper actuator) loại ON/OFF, được thiết kế chủ yếu để điều khiển damper trong hệ thống lưu thông không khí và HVAC (Heating, Ventilation, Air Conditioning). Nó phù hợp cho các damper có kích thước lên đến khoảng 3 m² (diện tích damper có thể thay đổi tùy theo hiệu suất), với khả năng vận hành 2 bước (mở hoàn toàn hoặc đóng) hoặc 3 bước (floating). Ứng dụng chính tập trung vào việc kiểm soát luồng không khí trong các hệ thống thông gió và điều hòa, giúp bảo vệ động cơ và đảm bảo đóng kín damper.
Ứng dụng của Đầu điện giảm chấn ACT012
-
- Điều khiển damper cho lưu thông không khí: Sử dụng để mở/đóng damper nhằm kiểm soát dòng chảy không khí trong hệ thống thông gió.
- Ứng dụng trong hệ thống HVAC: Dùng để vận hành damper trong các hệ thống sưởi ấm, thông gió và điều hòa không khí.
- Bảo vệ và tiết kiệm năng lượng: Tích hợp bộ ngắt mạch quá dòng để bảo vệ động cơ khỏi hư hỏng và tiết kiệm năng lượng.
- Đóng kín damper hoàn toàn: Sử dụng mạch giới hạn mô-men xoắn để đảm bảo damper vận hành đầy đủ và đóng kín.
Thông số kỹ thuật cơ bản
| Thông số | ACT012 series (24V) |
| Điện áp nguồn | 24VDC ±10% hoặc 24VAC ±20%, 50/60Hz |
| Công suất tiêu thụ | Idle: ~1.4VA 20Nm rated: ~4.5VA (max 6VA) 30Nm rated: ~8VA (max 9.5VA) |
| Loại điều khiển | ON-OFF (2 bước) hoặc Floating (3 bước) |
| Mô-men xoắn chạy / giữ | 20Nm (tiêu chuẩn) hoặc 30Nm (loại H) |
| Thời gian chạy | 80~150 giây (tiêu chuẩn) 60~100 giây (loại H) |
| Góc quay | 90° (có dừng cơ học tại 90°) |
| Nhiệt độ môi trường | -15°C ~ +50°C |
| Hướng quay | CW / CCW (chuyển bằng công tắc, không sửa dây) |
| Phản hồi (model “S”) | Auxiliary limit switch (2x SPST, 250V 2A) |
| Kết nối | Terminal block (AWG18~26), Cable gland PF1/2″ (CTG16) x1 |
| Trọng lượng & Kích thước | ~1.4 kg, 120 × 190 × 67 mm (W×L×H) |
| Kết nối song song | Tối đa 10 cái |
Tham khảo Catalog chi tiết ở đây: Catalog Đầu điện giảm chấn ACT012
Nguyên lý hoạt động của Đầu điện giảm chấn ACT012
-
- Nhận tín hiệu điều khiển: Tín hiệu đầu vào là cùng điện áp nguồn (24V hoặc 110-220V AC/DC).
- ON-OFF (2 bước): Nguồn cấp → damper mở hoàn toàn; ngắt nguồn → damper đóng hoàn toàn (hoặc ngược lại tùy hướng quay).
- Floating (3 bước): Sử dụng 2 đầu vào điều khiển (mở và đóng) → nếu cấp tín hiệu mở → quay mở; cấp tín hiệu đóng → quay đóng; không tín hiệu → dừng và giữ vị trí hiện tại.
- Quay damper: Động cơ điện truyền qua hộp số → trục quay 90° (có cơ cấu dừng cơ học tại 90°), gắn với damper qua V-clamp để mở/đóng luồng không khí.
- Bảo vệ và đóng kín:
- Over-current circuit breaker: Ngắt khi quá dòng, bảo vệ động cơ và tiết kiệm năng lượng khi chờ.
- Torque limit-switching circuit: Khi đạt mô-men giới hạn (đóng kín damper), tự động ngắt động cơ để đảm bảo đóng chặt mà không quá tải hoặc hỏng.
- Hướng quay: Có công tắc chuyển đổi CW/CCW mà không cần sửa dây.
- Phản hồi (nếu có “S”): Công tắc giới hạn phụ (auxiliary limit switch) báo vị trí mở/đóng.
- Nhận tín hiệu điều khiển: Tín hiệu đầu vào là cùng điện áp nguồn (24V hoặc 110-220V AC/DC).
Ưu điểm nổi bật
-
- Bảo vệ động cơ & tiết kiệm điện: Over-current circuit breaker + Torque limit-switching circuit.
- Dễ lắp đặt & đấu dây: Terminal block + cable gland holder, wiring sạch sẽ.
- Linh hoạt hướng quay: Công tắc chuyển CW/CCW không cần sửa dây.
- Đa chế độ điều khiển: ON-OFF (2 bước) hoặc floating (3 bước).
