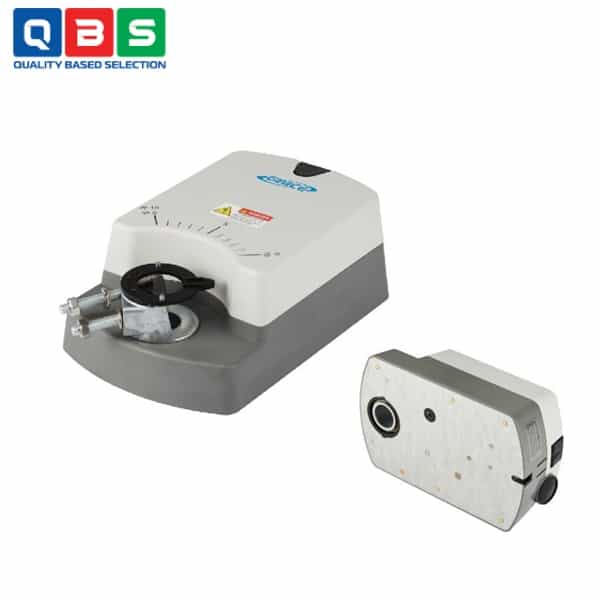

Đầu điện giảm chấn ACT013
| Tên sản phẩm | Đầu điện giảm chấn |
| Model | ACT013 |
| Thương hiệu | GINICE |
| Xuất xứ | Hàn Quốc |
| Phân phối | Công Ty TNHH Kỹ Thuật QBS |
| Xem catalog sản phẩm | Catalog Đầu điện giảm chấn ACT013 |
Mô tả
Đầu điện giảm chấn ACT013 (dòng ACT013-220 series, ON/OFF damper actuator, torque 20Nm hoặc 30Nm) là bộ truyền động điện dùng để điều khiển van gió (damper) theo kiểu bật/tắt (2 bước: mở hoàn toàn hoặc đóng) hoặc floating (3 bước), chủ yếu trong hệ thống HVAC và thông gió.
Ứng dụng của Đầu điện giảm chấn ACT013
-
- Điều khiển phân vùng không khí: Mở/đóng damper để điều tiết luồng khí lạnh/nóng đến từng khu vực riêng biệt.
- Hệ thống xử lý không khí trung tâm: Lắp trên damper trong AHU để kiểm soát lượng không khí tươi (fresh air).
- Van gió điều hòa không khí cục bộ: Dùng để bật/tắt hoặc điều chỉnh cơ bản luồng khí vào các đơn vị VAV/Fan Coil.
- Kiểm soát thông gió và tuần hoàn không khí: Trong nhà xưởng, kho bãi, phòng máy, hoặc hệ thống thông gió chung.
- Ứng dụng an toàn cơ bản: Hỗ trợ đóng damper nhanh khi cần cách ly luồng khí, nhờ cơ chế torque limit và over-current protection.
- Hệ thống HVAC thương mại và công nghiệp nhẹ: Phù hợp với damper kích thước trung bình – nơi cần điều khiển ON/OFF đáng tin cậy.
Thông số kỹ thuật cơ bản
| Thông số | ACT013 series (110-220V) |
| Điện áp nguồn | 110~220VDC hoặc 110~220VAC, 50/60Hz |
| Công suất tiêu thụ | Idle: ~2.0VA 20Nm rated: ~5.0VA (max 6.5VA) 30Nm rated: ~8.5VA (max 10VA) |
| Loại điều khiển | ON-OFF (2 bước) hoặc Floating (3 bước) |
| Mô-men xoắn chạy / giữ | 20Nm (tiêu chuẩn) hoặc 30Nm (loại H) |
| Thời gian chạy | 80~150 giây (tiêu chuẩn) 60~100 giây (loại H) |
| Góc quay | 90° (có dừng cơ học tại 90°) |
| Nhiệt độ môi trường | -15°C ~ +50°C |
| Hướng quay | CW / CCW (chuyển bằng công tắc, không sửa dây) |
| Phản hồi (model “S”) | Auxiliary limit switch (2x SPST, 250V 2A) |
| Kết nối | Terminal block (AWG18~26), Cable gland PF1/2″ (CTG16) x1 |
| Trọng lượng & Kích thước | ~1.4 kg, 120 × 190 × 67 mm (W×L×H) |
| Kết nối song song | Tối đa 10 cái |
Tham khảo Catalog chi tiết ở đây: Catalog Đầu điện giảm chấn ACT013
Nguyên lý hoạt động của Đầu điện giảm chấn ACT013
-
- Điều khiển cơ bản: Nhận tín hiệu đầu vào cùng điện áp nguồn (110~220VAC/DC). Khi cấp nguồn vào terminal tương ứng (thường là 1-2 cho một hướng, 1-3 cho hướng ngược), động cơ chạy để quay damper theo chiều CW hoặc CCW (đổi chiều bằng switch mà không cần thay đổi dây).
- Chế độ 2 bước (ON-OFF): Cấp điện → damper di chuyển đến vị trí cuối (mở hoặc đóng) → dừng khi đạt cơ giới stop 90° hoặc torque limit.
- Chế độ 3 bước (floating): Sử dụng 2 tín hiệu điều khiển (mở và đóng) để di chuyển damper, khi không có tín hiệu nào → damper dừng và giữ vị trí hiện tại (không tự về vị trí mặc định).
- Bảo vệ và hoàn tất đóng:
- Torque limit-switching circuit → phát hiện torque vượt ngưỡng (để đóng chặt damper hoàn toàn mà không hỏng motor).
- Over-current circuit breaker → ngắt motor khi dòng quá cao (bảo vệ motor khỏi hỏng và tiết kiệm điện khi idle).
- Feedback (model S): Auxiliary limit switch (2x SPST) kích hoạt ở vị trí cuối để báo trạng thái cho hệ thống điều khiển.
- Thời gian chạy: 80~150 giây (standard) hoặc 60~100 giây (high torque), giữ torque khi dừng.
Ưu điểm nổi bật
-
- Tiết kiệm năng lượng: Tiêu thụ thấp, over-current circuit breaker tự ngắt motor khi idle.
- Đóng chặt hoàn toàn: Torque limit-switching circuit đảm bảo damper đóng kín hoàn toàn mà không hỏng motor.
- Dễ lắp đặt & đấu nối: Terminal block + cable gland holder; đổi chiều quay bằng switch.
- Bảo vệ motor tốt: Over-current breaker chống hỏng motor do quá tải.
