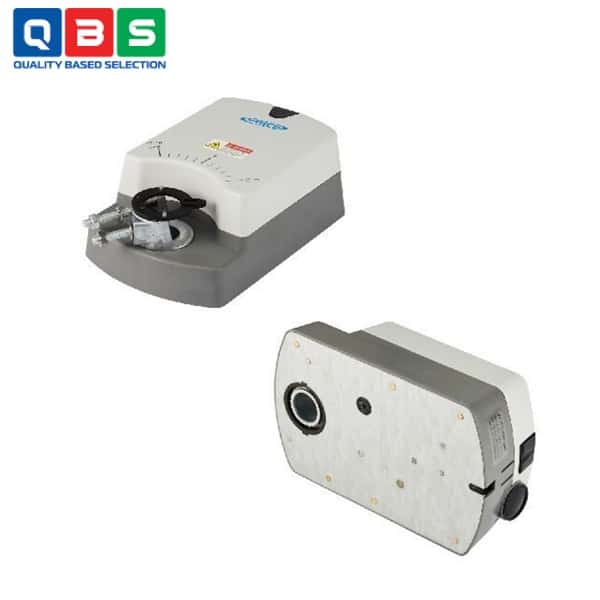

Đầu điện giảm chấn ACT019-24S
| Tên sản phẩm | Đầu điện giảm chấn |
| Model | ACT019-24S |
| Thương hiệu | GINICE |
| Xuất xứ | Hàn Quốc |
| Phân phối | Công Ty TNHH Kỹ Thuật QBS |
| Xem catalog sản phẩm | Catalog Đầu điện giảm chấn ACT019-24S |
Mô tả
Đầu điện giảm chấn ACT019-24S là bộ truyền động giảm chấn tốc độ cao (High Speed Damper Actuator), chủ yếu được thiết kế để điều khiển các van giảm chấn trong hệ thống thông gió, khí thải và phòng cháy. Các ứng dụng chính được nhấn mạnh qua tính năng hoạt động tốc độ cao, đóng kín hoàn toàn và bảo vệ quá dòng.
Ứng dụng của Đầu điện giảm chấn ACT019-24S
-
- Van giảm chấn cấp khí: Sử dụng để kiểm soát dòng khí vào trong hệ thống thông gió, đảm bảo hoạt động nhanh chóng và chính xác.
- Van giảm chấn xả khí: Áp dụng trong việc loại bỏ khí thải, giúp hệ thống thông gió hoạt động hiệu quả với tốc độ cao.
- Van giảm chấn thải khí: Dùng để kiểm soát việc thải khí độc hoặc khí thải công nghiệp, với khả năng đóng mở nhanh để tránh rò rỉ.
- Van giảm chấn phòng cháy: Tích hợp trong hệ thống phòng cháy chữa cháy, đảm bảo đóng kín hoàn toàn để ngăn chặn lửa lan rộng và tiết kiệm năng lượng.
Thông số kỹ thuật cơ bản
| Thông số | Giá trị / Mô tả |
| Nguồn điện | 24VAC ±20%, 50/60Hz hoặc 24VDC ±10% |
| Công suất tiêu thụ | 1.75VA (stand-by), 6VA (20Nm), 7.5VA (full load) |
| Loại hoạt động | ON-OFF (2 bước), Floating (3 bước) |
| Mô-men xoắn | 20Nm (200kg-cm) |
| Thời gian hoạt động | 28 ~ 45 giây / 90° |
| Góc quay | 90° (có stop cơ học tại 90°) |
| Hướng quay | CW/CCW (chuyển đổi bằng switch) |
| Bảo vệ | IP53 (chống bụi & nhỏ giọt) |
| Nhiệt độ môi trường | -15°C ~ 50°C |
| Công tắc phụ (Aux. limit switch) | 2 x SPST (250V, 2A) |
| Kết nối dây | Terminal block (AWG 26 ~ 18) |
| Cổng vào dây | PF ½” (CTG16) x 1 |
| Trọng lượng & Kích thước | 1.4kg, 120 × 190 × 67 mm (W × L × H) |
Tham khảo Catalog chi tiết ở đây: Catalog Đầu điện giảm chấn ACT019-24S
Nguyên lý hoạt động của Đầu điện giảm chấn ACT019-24S
-
- Khi nhận tín hiệu điều khiển (từ công tắc hoặc bộ điều khiển) → động cơ quay (CW hoặc CCW, chuyển đổi bằng nút switch hướng) → truyền mô-men xoắn 20Nm qua cơ cấu bánh răng → làm quay trục damper 90° trong thời gian nhanh 28–45 giây.
- Đến vị trí cuối (end-position): cơ chế thông minh End-positioning tự động ngắt động cơ, đảm bảo đóng kín hoàn toàn mà không cần giới hạn cơ học liên tục.
- Bảo vệ quá dòng (over-current circuit breaker): tự ngắt motor nếu tải vượt quá, tránh hỏng hóc và tiết kiệm năng lượng.
- Chế độ floating (3 bước): có thể dừng giữa chừng nếu dùng tín hiệu phù hợp.
- Khi mất tín hiệu: giữ vị trí hiện tại (không spring-return).
Ưu điểm nổi bật
-
- Tốc độ cao: 28–45 giây / 90° – nhanh chóng cho damper cấp/xả khí, thải khí, phòng cháy.
- Đóng kín hoàn toàn thông minh: Intelligent End-positioning đảm bảo full close, không rò rỉ.
- Tiết kiệm năng lượng & bảo vệ: Over-current circuit breaker tự ngắt motor khi quá tải.
Liên hệ mua hàng và hỗ trợ tư vấn kỹ thuật
-
- CÔNG TY TNHH KỸ THUẬT QBS
- MST : 0318810101
- HOTLINE : 0939 487 487
- EMAIL : info@qbsco.vn
