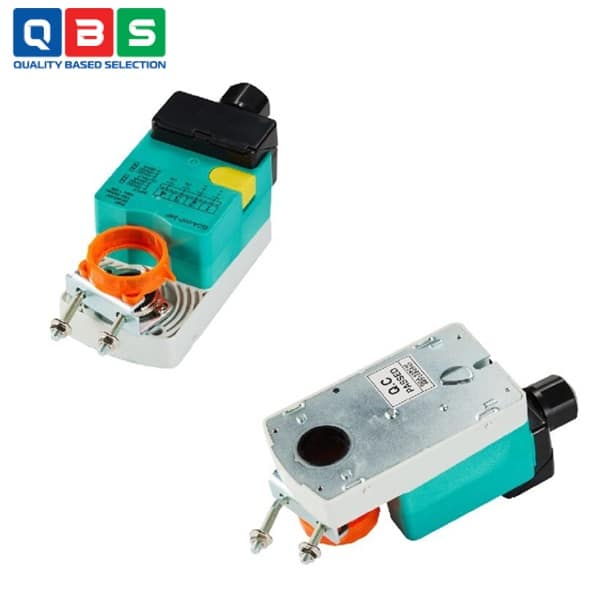

Đầu điện giảm chấn GDA-05P
| Tên sản phẩm | Đầu điện giảm chấn |
| Model | GDA-05P |
| Thương hiệu | GINICE |
| Xuất xứ | Hàn Quốc |
| Phân phối | Công Ty TNHH Kỹ Thuật QBS |
| Xem catalog sản phẩm | Catalog Đầu điện giảm chấn GDA-05P |
Mô tả
Đầu điện giảm chấn GDA-05P là bộ truyền động damper (damper actuator) loại tỷ lệ (proportional), được thiết kế để điều khiển damper và van nhỏ với lực xoắn 5Nm, phù hợp cho damper lên đến 0.5m². Sản phẩm chủ yếu được sử dụng trong các hệ thống HVAC (Heating, Ventilation, and Air Conditioning), tự động hóa tòa nhà và ứng dụng công nghiệp nhẹ, nhằm kiểm soát dòng chảy không khí hoặc chất lỏng một cách chính xác, tiết kiệm năng lượng và dễ lắp đặt. Nó hỗ trợ tín hiệu đầu vào như 0-10V, 2-10V hoặc 4-20mA, phù hợp cho điều khiển modulating (biến thiên).
Ứng dụng của Đầu điện giảm chấn GDA-05P
-
- Trong hệ thống HVAC thông thường: Điều khiển damper để mở/đóng hoặc điều chỉnh dòng không khí trong ống gió.
- Kiểm soát vùng: Sử dụng trong hệ thống VAV để điều chỉnh lưu lượng không khí biến thiên.
- Economizer units: Kiểm soát damper để trộn không khí ngoài trời với không khí hồi lưu.
- Điều khiển van nhỏ trong hệ thống nước: Áp dụng cho van nhỏ trong đường ống nước lạnh hoặc nước nóng.
- Tự động hóa tòa nhà: Tích hợp vào hệ thống DDC hoặc BLDC để tự động điều chỉnh damper/valve dựa trên cảm biến.
Thông số kỹ thuật cơ bản
| Thông số | Giá trị / Mô tả |
| Model | GDA-05P (proportional) |
| Lực xoắn (Torque) | 5 Nm |
| Góc quay danh định | 90° |
| Tốc độ điều khiển | 150 giây / 90° (dưới tải) |
| Tín hiệu đầu vào | 0-10V / 2-10V / 4-20mA |
| Tín hiệu đầu ra | 0-10V / 2-10V (tùy model, ví dụ GDA-05P-24F) |
| Nguồn điện | Free voltage: 100240VAC 50/60Hz hoặc 100240VDC |
| Damper tối đa | Lên đến 0.5 m² |
| Hướng quay | CW / CCW (đổi bằng switch, không cần thay dây) |
| Nhiệt độ vận hành | 0 ~ 50°C (5-95% RH, non-condensing) |
| Nhiệt độ media | 0 ~ +100°C |
| Lưu trữ | -20 ~ 70°C |
| Bảo vệ | Over-current circuit breaker, Torque limit-switching |
| Lắp đặt | V-clamp, Gear-release button, Terminal block + cable gland |
Tham khảo Catalog chi tiết ở đây: Catalog Đầu điện giảm chấn GDA-05P
Nguyên lý hoạt động của Đầu điện giảm chấn GDA-05P
-
- Nhận tín hiệu đầu vào modulating (0-10V, 2-10V hoặc 4-20mA) từ bộ điều khiển (controller, BMS).
- Bo mạch chuyển đổi tín hiệu analog này thành lệnh điều khiển động cơ → động cơ quay chính xác theo tỷ lệ tín hiệu (ví dụ: 0V/4mA → damper đóng hoàn toàn 0°; 10V/20mA → damper mở hoàn toàn 90°).
- Truyền động qua hệ bánh răng để tạo lực xoắn 5Nm, quay damper/van nhỏ trong góc 90° với tốc độ khoảng 150 giây.
- Có công tắc đảo chiều quay (CW/CCW) và bảo vệ quá dòng (over-current breaker) để dừng động cơ khi đạt vị trí giới hạn hoặc quá tải, tiết kiệm năng lượng khi không hoạt động.
- Hỗ trợ free voltage (100-240VAC hoặc DC), dễ lắp đặt với V-clamp và nút tháo bánh răng thủ công.
Ưu điểm nổi bật
-
- Free voltage (100~240VAC/DC): Một bo mạch dùng chung, linh hoạt nguồn điện, dễ lắp đặt đa hệ thống.
- Proportional control chính xác: Nhận tín hiệu 0-10V/2-10V/4-20mA, điều chỉnh damper modulating mượt mà (không chỉ ON/OFF).
- Tiết kiệm năng lượng: Over-current circuit breaker bảo vệ motor, tự động ngắt khi idle hoặc quá tải.
- Dễ đảo chiều quay: Switch CW/CCW mà không cần thay đổi dây nối.
- Lắp đặt tiện lợi: V-clamp nhanh, gear-release button tháo bánh răng thủ công, terminal block + cable gland gọn gàng.
