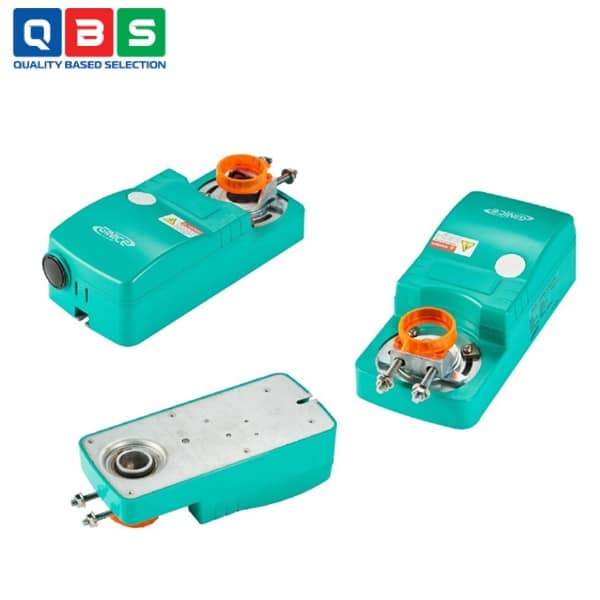

Đầu điện giảm chấn GDA-20A

Ứng dụng của Đầu điện giảm chấn GDA-20A

• • Van gió lấy không khí ngoài trời: Mở để lấy không khí tươi từ bên ngoài vào hệ thống, đóng khi không cần.
  • Van gió thông gió: Điều khiển lượng không khí thông gió trong tòa nhà, đặc biệt ở khu vực đông người.
  • Van gió lưu thông không khí: Kết hợp không khí tuần hoàn (return air) với không khí tươi.
  • Van gió khu vực trong hệ thống phân vùng: Điều khiển luồng không khí đến từng khu vực riêng biệt.
  • Van gió trong hệ thống xử lý không khí: Mở/đóng để kiểm soát lượng không khí vào/ra các bộ phận như bộ lọc, cuộn coil làm lạnh/nóng.

Thông số kỹ thuật cơ bản

Nguyên lý hoạt động của Đầu điện giảm chấn GDA-20A

1. 1. Nguồn điện: 24V AC (±10%, 50/60Hz) cấp vào.
   2. Tín hiệu điều khiển: Tiếp xúc ON/OFF (dry contact) qua các terminal:
      • Kết nối terminal 1 & 2 → actuator xoay CCW (hướng ngược chiều kim đồng hồ, thường đến vị trí “0°” – đóng).
      • Kết nối terminal 2 & 3 → actuator xoay CW (hướng kim đồng hồ, đến vị trí “1” hoặc “90°” – mở).
      • Không kết nối → actuator dừng và giữ nguyên vị trí hiện tại (non-spring return).
   3. Cơ chế bên trong:
      1. Khi có tín hiệu, động cơ điện chạy → truyền động qua bánh răng → xoay trục damper gắn trực tiếp (direct-coupling) với góc xoay 90° (max 95° ±2°).
      2. Thời gian xoay 90°: ~135 giây (60Hz) hoặc ~150 giây (50Hz).
      3. Khi mất điện → dừng ngay lập tức và giữ vị trí (không tự về vị trí mặc định).

Ưu điểm nổi bật

• • Đơn giản, đáng tin cậy: Chỉ ON/OFF, không cần điều khiển phức tạp.
  • Tiết kiệm năng lượng: Tiêu thụ thấp, giữ vị trí khi mất điện.
  • Lắp đặt dễ dàng: Direct-coupling, gắn trực tiếp lên damper, tương thích trục Ø10-Ø20.
  • Hoạt động êm: Độ ồn chỉ 35dB.
