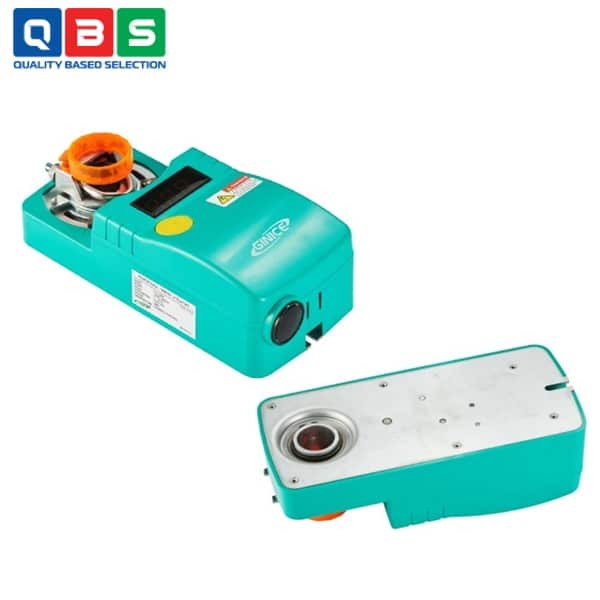

Đầu điện giảm chấn GDA-20AD
| Tên sản phẩm | Đầu điện giảm chấn |
| Model | GDA-20AD |
| Thương hiệu | GINICE |
| Xuất xứ | Hàn Quốc |
| Phân phối | Công Ty TNHH Kỹ Thuật QBS |
| Xem catalog sản phẩm | Catalog Đầu điện giảm chấn GDA-20AD |
Mô tả
Đầu điện giảm chấn GDA-20AD (phiên bản 20Nm, loại ON/OFF kỹ thuật số) là bộ truyền động damper chuyên dùng để điều khiển mở/đóng damper trong hệ thống HVAC và lưu thông không khí, với mô-men xoắn danh định 20Nm, phù hợp cho damper kích thước tối đa khoảng 4.6m².
Ứng dụng của Đầu điện giảm chấn GDA-20AD
-
- Hệ thống HVAC tổng thể: Điều khiển damper để quản lý luồng không khí, đảm bảo thông gió, làm mát/sưởi ấm hiệu quả và tiết kiệm năng lượng.
- Damper không khí ngoài: Mở để lấy không khí tươi từ bên ngoài, đóng khi cần tái tuần hoàn không khí trong nhà.
- Damper thông gió: Kiểm soát lượng không khí thông gió vào tòa nhà, phòng máy, hoặc khu vực cần trao đổi khí thường xuyên.
- Damper lưu thông không khí: Điều chỉnh tỷ lệ không khí tuần hoàn và không khí mới trong hệ thống AHU hoặc các hệ thống xử lý không khí trung tâm.
- Damper trong các hệ thống điều hòa không khí thương mại và công nghiệp nhẹ: Áp dụng cho các damper có tải torque thấp đến trung bình .
Thông số kỹ thuật cơ bản
| Thông số | Giá trị (GDA-20AD) |
|---|---|
| Nguồn cấp | 24VAC ±10%, 50/60Hz |
| Công suất tiêu thụ | Hoạt động: 5VA (4.5W), Thường: 2.9W |
| Loại điều khiển | ON/OFF (A: 3-Position / B: 2-Position) |
| Mô-men xoắn danh định | 20 Nm |
| Góc quay | 90° (tối đa 95° ±2°) |
| Thời gian quay 90° | 135 giây (60Hz) / 150 giây (50Hz) |
| Hiển thị vị trí | LCD kỹ thuật số (% mở: 0–100%) |
| Chiều quay | CW / CCW (đổi bằng DIP switch) |
| Khi mất điện | Dừng và giữ vị trí hiện tại |
| Nhiệt độ hoạt động | -20 ~ +55°C |
| Độ ẩm | 5 ~ 95% RH |
| Độ ồn | ≤ 35 dB |
| Bảo vệ | IP54 (EN60529) |
| Kết nối cáp | Terminal block |
| Trục damper phù hợp | Ø10–Ø20 mm (tròn), □10–□16 mm (vuông) |
| Trọng lượng | 1.4 kg (A) / 1.5 kg (B) |
| Kích thước damper tối đa | Khoảng 4.6 m² |
Tham khảo Catalog chi tiết ở đây: Catalog Đầu điện giảm chấn GDA-20AD
Nguyên lý hoạt động của Đầu điện giảm chấn GDA-20AD
-
- Nguồn cấp: 24VAC ±10% (50/60Hz), luôn cấp nguồn cho terminal 1 và 2 (common/live).
- Điều khiển bằng tín hiệu ON/OFF (contact khô hoặc relay):
- Phiên bản 3-Position (A): Sử dụng 2 tín hiệu điều khiển riêng biệt.
- Kết nối terminal 1 → 3: Actuator quay CCW (hướng ngược chiều kim đồng hồ) → damper về vị trí “0%” (thường là đóng).
- Kết nối terminal 2 → 3: Actuator quay CW (hướng kim đồng hồ) → damper về vị trí “100%” (thường là mở).
- Không kết nối terminal 3 với 1 hoặc 2: Actuator dừng và giữ nguyên vị trí hiện tại.
- Phiên bản 3-Position (A): Sử dụng 2 tín hiệu điều khiển riêng biệt.
- Phiên bản 2-Position (B): Chỉ 1 tín hiệu điều khiển.
- Kết nối terminal 1 → 3: Actuator quay CW → damper mở (“1”, 100%).
- Ngắt kết nối terminal 1 khỏi 3: Actuator quay CCW → damper đóng (“0”, 0%).
- Cơ chế bên trong: Motor điện (DC hoặc AC geared) kết hợp hộp số giảm tốc → truyền động trực tiếp (direct-coupling) đến trục damper (90° hoặc max 95°). Thời gian quay 90° ≈ 135 giây (60Hz) hoặc 150 giây (50Hz).
Ưu điểm nổi bật
-
- Điều khiển ON/OFF đơn giản qua contact khô, dễ tích hợp với PLC/relay.
- Hiển thị LCD % mở damper (0–100%) trực quan, dễ theo dõi vị trí.
- DIP switch linh hoạt: Đảo chiều quay CW/CCW và điều chỉnh hiển thị nếu lắp ngược.
- Giữ vị trí khi mất điện (non-spring return), an toàn cho hệ thống.
