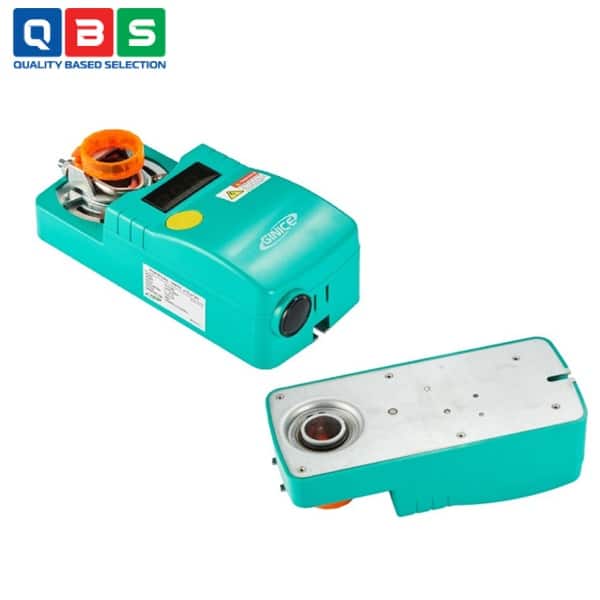

Đầu điện giảm chấn GDA-20PD

Ứng dụng của Đầu điện giảm chấn GDA-20PD

• • Vận hành damper trong hệ thống HVAC và lưu thông không khí: Được sử dụng để điều khiển damper trong môi trường HVAC.
  • Mở và đóng damper: Cho phép mở/đóng damper hoàn toàn dựa trên tín hiệu đầu vào tỷ lệ, với khả năng dừng ở vị trí hiện tại khi mất tín hiệu.
  • Ứng dụng cho damper không khí ngoài: Phù hợp để kiểm soát lượng không khí từ bên ngoài vào hệ thống, giúp điều hòa không khí và tiết kiệm năng lượng.
  • Ứng dụng cho damper thông gió: Sử dụng trong hệ thống thông gió để điều chỉnh luồng không khí, duy trì chất lượng không khí.
  • Ứng dụng cho damper lưu thông: Áp dụng trong các hệ thống lưu thông không khí nội bộ, hỗ trợ phân phối không khí đều đặn và kiểm soát nhiệt độ.

Thông số kỹ thuật cơ bản

Nguyên lý hoạt động của Đầu điện giảm chấn GDA-20PD

1. 1. Nguồn cấp: 24VAC ±10%.
   2. Tín hiệu điều khiển đầu vào tỷ lệ (proportional input):
      • 010VDC, 210VDC (điện áp), hoặc 4~20mA (dòng điện).
      • Bộ xử lý bên trong nhận tín hiệu này, so sánh với vị trí hiện tại (qua feedback nội bộ), rồi điều khiển động cơ quay damper đến vị trí tương ứng chính xác (ví dụ: 0V/4mA → đóng hoàn toàn, 10V/20mA → mở hoàn toàn).
   3. Chế độ DA/RA (Direct/Reverse Acting): Quyết định chiều quay theo tín hiệu tăng/giảm (CW/CCW, có thể đảo bằng DIP switch).
   4. Auto-setting: Khi lắp đặt, nhấn nút để tự động calibrate vị trí 0%–100% (đóng → mở), giúp đồng bộ chính xác.
   5. LCD hiển thị: % mở damper (0~100%).
   6. Khi mất nguồn/tín hiệu: Dừng ở vị trí hiện tại (hoặc về đóng tùy cấu hình DIP-4).
   7. Thời gian hoạt động: ~135–150 giây cho 90° (chậm, êm, tiếng ồn 35dB).

Ưu điểm nổi bật

• • Điều khiển tỷ lệ chính xác: Mở/đóng damper liên tục, mượt mà theo tín hiệu 010VDC / 210VDC / 4~20mA.
  • LCD hiển thị % mở damper (0~100%): Dễ theo dõi vị trí thực tế.
  • Auto-setting tự động calibrate khi lắp đặt: Đảm bảo đồng bộ chính xác, dễ cài đặt.
  • DIP switch linh hoạt: Đảo chiều quay (CW/CCW), chế độ DA/RA, hành vi khi mất tín hiệu (dừng hoặc về đóng).
