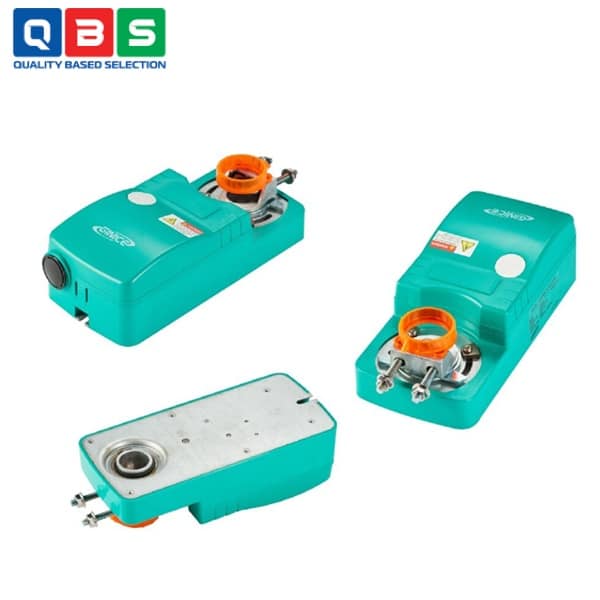

Đầu điện giảm chấn GDA-40A

Ứng dụng của Đầu điện giảm chấn GDA-40A

• • Điều khiển damper không khí ngoài trời: Mở/đóng để lấy không khí tươi từ bên ngoài vào hệ thống.
  • Damper thông gió: Kiểm soát lượng không khí thông gió cơ học trong các tòa nhà, phòng sạch, bệnh viện.
  • Damper lưu thông không khí: Điều chỉnh tỷ lệ không khí tuần hoàn so với không khí ngoài trời trong hệ thống AHU.
  • Damper trong hệ thống HVAC tổng thể: Áp dụng cho các damper lớn trong AHU, FCU lớn, hoặc hệ thống VAV cần lực mô-men cao.
  • Damper cách ly hoặc bypass: Sử dụng trong các ứng dụng cần mở/đóng nhanh để cách ly luồng khí.
  • Hệ thống thông gió và điều hòa không khí: Phù hợp cho damper kích thước trung bình đến lớn.

Thông số kỹ thuật cơ bản

Nguyên lý hoạt động của Đầu điện giảm chấn GDA-40A

1. 1. Nguồn cấp: 24VAC ±10% (50/60Hz) vào terminal block (COM = No.2).
   2. Tín hiệu ON (CCW – đóng/0°): Nối No.1-No.2 → motor xoay ngược chiều kim đồng hồ ~135-150s (90°), dừng tại 0°.
   3. Tín hiệu ON (CW – mở/90°): Nối No.3-No.2 → motor xoay thuận chiều kim đồng hồ ~135-150s (90°), dừng tại 90°.
   4. Tắt nguồn (OFF): Không nối No.1/No.3 → motor dừng ngay vị trí hiện tại (không reset).
   5. Manual override: Nhấn nút thủ công (không cấp nguồn), chỉnh adapter trục + chỉ thị vị trí.
   6. Giới hạn: 95° ±2°, IP54, noise <35dB, shaft Ø10-20mm tròn/vuông.

Ưu điểm nổi bật

• • Mô-men xoắn cao 40Nm: Phù hợp damper lớn, lực mạnh, mở/đóng chắc chắn.
  • ON/OFF đơn giản, dễ tích hợp: Chỉ cần tín hiệu tiếp điểm, wiring linh hoạt CW/CCW.
  • Dừng giữ vị trí khi mất nguồn: An toàn, không reset về 0°.
  • Thời gian xoay chậm ổn định: Giảm chấn, tránh va đập damper.
