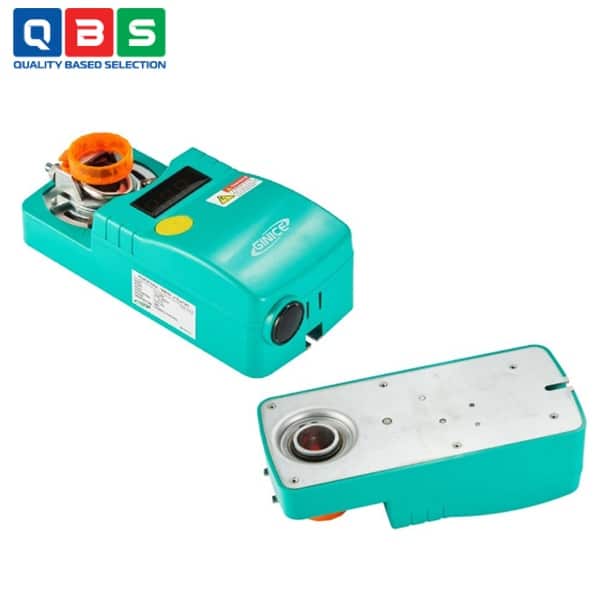

Đầu điện giảm chấn GDA-40AD
| Tên sản phẩm | Đầu điện giảm chấn |
| Model | GDA-40AD |
| Thương hiệu | GINICE |
| Xuất xứ | Hàn Quốc |
| Phân phối | Công Ty TNHH Kỹ Thuật QBS |
| Xem catalog sản phẩm | Catalog Đầu điện giảm chấn GDA-40AD |
Mô tả
Đầu điện giảm chấn GDA-40AD là bộ truyền động van gió kỹ thuật số (digital damper actuator) hoạt động theo tín hiệu ON/OFF, được thiết kế để điều khiển van gió trong hệ thống thông gió và HVAC (Heating, Ventilation, and Air Conditioning). Sản phẩm có mô-men xoắn danh định 40Nm, phù hợp với van gió có kích thước lên đến 8m² tối đa. Nó dùng để mở/đóng van gió, giúp kiểm soát dòng không khí trong các ứng dụng liên quan đến thông gió, tuần hoàn không khí và lấy không khí ngoài.
Ứng dụng của Đầu điện giảm chấn GDA-40AD
-
- Van gió không khí ngoài: Mở để lấy không khí tươi từ bên ngoài vào hệ thống, đóng khi không cần hoặc khi hệ thống tắt.
- Van gió thông gió: Điều khiển lượng không khí thông gió cơ học, mở/đóng theo tín hiệu từ bộ điều khiển trung tâm hoặc cảm biến CO₂.
- Van gió tuần hoàn không khí: Kết hợp với damper khác để trộn không khí tuần hoàn (return air) với không khí ngoài.
- Điều khiển damper trong hệ thống HVAC: Áp dụng cho các damper cần mở/đóng nhanh chóng và giữ vị trí khi mất điện.
Thông số kỹ thuật cơ bản
| Thông số | Giá trị (GDA-40AD) |
| Mô-men xoắn danh định | 40 Nm |
| Kích thước damper tối đa | ~8 m² |
| Nguồn điện | 24 VAC ±10%, 50/60 Hz |
| Công suất tiêu thụ | Operation: 5.5 VA (5 W), Thường: 2.9 W |
| Loại hoạt động | 3-Position (A) hoặc 2-Position (B) |
| Góc quay | 90° (tối đa 95° ±2°) |
| Thời gian quay 90° | 135 giây (60 Hz) / 150 giây (50 Hz) |
| Hiển thị vị trí | LCD kỹ thuật số: 0% (đóng) → 100% (mở) |
| Hướng quay | CW / CCW (có thể đảo bằng DIP switch) |
| Nhiệt độ hoạt động | -20 ~ +55°C (vận hành), -30 ~ +65°C (vận chuyển) |
| Độ ẩm | 5 ~ 95% RH |
| Bảo vệ | IP54 (EN60529) |
| Kết nối cáp | Terminal block |
| Trục damper áp dụng | Ø10 ~ Ø20 mm (tròn), ~10 ~ ~16 mm (vuông) |
Tham khảo Catalog chi tiết ở đây: Catalog Đầu điện giảm chấn GDA-40AD
Nguyên lý hoạt động của Đầu điện giảm chấn GDA-40AD
-
- Nhận tín hiệu tiếp xúc khô (contact signal) từ bộ điều khiển (ON/OFF).
- Biến thể (A) 3-Position (floating/open/stop/close): Sử dụng 2 đầu vào tín hiệu (terminal 1 & 3: quay một hướng, terminal 2 & 3: quay hướng ngược). Không có tín hiệu nào → dừng và giữ nguyên vị trí hiện tại (stop at current position khi mất điện hoặc không tín hiệu).
- Biến thể (B) 2-Position: Một tín hiệu ON → quay đến vị trí mở (thường CW), OFF → quay về đóng (CCW). Giữ vị trí khi không có thay đổi tín hiệu.
Ưu điểm nổi bật
-
- Mô-men xoắn mạnh 40Nm: Điều khiển damper lớn đến ~8m² dễ dàng.
- Hiển thị LCD kỹ thuật số: Xem vị trí mở damper theo % (0-100%) rõ ràng, dễ theo dõi.
- DIP switch đảo chiều quay (CW/CCW): Linh hoạt lắp đặt (kể cả lắp ngược).
- Giữ vị trí khi mất điện: An toàn, không reset về vị trí mặc định.
