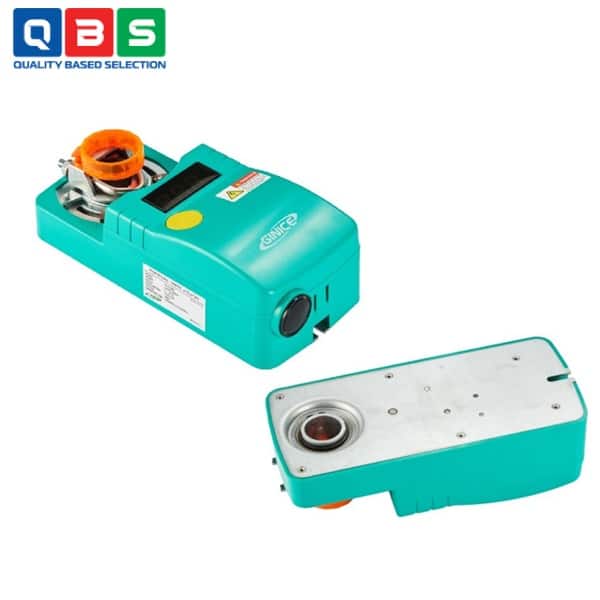

Đầu điện giảm chấn GDA-40PD
| Tên sản phẩm | Đầu điện giảm chấn |
| Model | GDA-40PD |
| Thương hiệu | GINICE |
| Xuất xứ | Hàn Quốc |
| Phân phối | Công Ty TNHH Kỹ Thuật QBS |
| Xem catalog sản phẩm | Catalog Đầu điện giảm chấn GDA-40PD |
Mô tả
Đầu điện giảm chấn GDA-40PD là bộ truyền động van gió kỹ thuật số tỷ lệ (proportional digital damper actuator), được sử dụng chủ yếu trong hệ thống HVAC (sưởi ấm, thông gió và điều hòa không khí) để điều khiển van gió theo tín hiệu đầu vào tỷ lệ. Thiết bị này có mô-men xoắn danh nghĩa 40Nm, phù hợp với van gió có kích thước tối đa khoảng 8in² (khoảng 0.74m²).
Ứng dụng của Đầu điện giảm chấn GDA-40PD
-
- Điều khiển van gió trong hệ thống thông gió và HVAC: Sử dụng để vận hành van gió trong các hệ thống lưu thông không khí và HVAC.
- Mở và đóng van gió (ON/OFF): Điều khiển việc mở/đóng van gió theo tín hiệu tỷ lệ, hỗ trợ các chế độ như 010VDC, 210VDC hoặc 4~20mA.
- Van gió ngoài trời (outside air-damper): Áp dụng cho van gió lấy không khí từ bên ngoài, giúp kiểm soát lượng không khí tươi vào hệ thống.
- Van gió thông gió (ventilation damper): Sử dụng trong các hệ thống thông gió để điều chỉnh luồng không khí.
- Van gió lưu thông (circulation damper): Dùng để kiểm soát dòng khí lưu thông nội bộ trong hệ thống HVAC.
Thông số kỹ thuật cơ bản
| Thông số | GDA-40PD |
| Hiển thị vị trí mở | LCD kỹ thuật số (0 ~ 100%) |
| Nguồn cấp | 24VAC ±10%, 50/60Hz |
| Công suất tiêu thụ | Hoạt động: 5.5VA (5W) Thường: 2.9W |
| Loại tín hiệu đầu vào | 010VDC / 210VDC / 4~20mA |
| Lực xoắn danh nghĩa | 40Nm |
| Góc quay | 90° (tối đa 95° ±2°) |
| Thời gian quay 90° | 135 giây (60Hz) / 150 giây (50Hz) |
| Hướng quay | CW / CCW (có thể đảo bằng DIP) |
| Nhiệt độ hoạt động | -20 ~ +55°C |
| Độ ẩm | 5 ~ 95% RH |
| Độ ồn | 35dB |
| Độ bảo vệ | IP54 |
| Kết nối cáp | Khối đầu nối (terminal block) |
| Trục tương thích | Ø10Ø20mm (tròn), Ø10Ø16mm (vuông) |
| Trọng lượng | 1.5kg |
| Kích thước damper tối đa | 8 in² |
Tham khảo Catalog chi tiết ở đây: Catalog Đầu điện giảm chấn GDA-40PD
Nguyên lý hoạt động của Đầu điện giảm chấn GDA-40PD
-
- Bộ xử lý bên trong nhận và chuyển đổi tín hiệu đầu vào thành vị trí góc tương ứng (tỷ lệ tuyến tính, 0% → 100% tương ứng 0° → 90° hoặc ngược lại tùy chế độ DA/RA).
- Động cơ điện (có hộp số giảm tốc) quay trục damper theo chiều CW hoặc CCW (chuyển đổi qua DIP-2).
- Thời gian xoay 90°: khoảng 135–150 giây (chậm, chính xác).
- LCD hiển thị % mở damper (0–100%).
- Khi mất nguồn: dừng ở vị trí hiện tại (hoặc về CLOSE tùy cấu hình DIP-4, chỉ với 210V/420mA).
Ưu điểm nổi bật
-
- Mô-men xoắn mạnh 40Nm → điều khiển damper lớn (tối đa ~8in² / 0.74m²).
- Điều khiển tỷ lệ chính xác (proportional) với tín hiệu 010VDC / 210VDC / 4~20mA.
- LCD hiển thị % mở damper rõ ràng (0~100%).
- Chuyển đổi dễ dàng CW/CCW, DA/RA (Direct/Reverse Acting).
