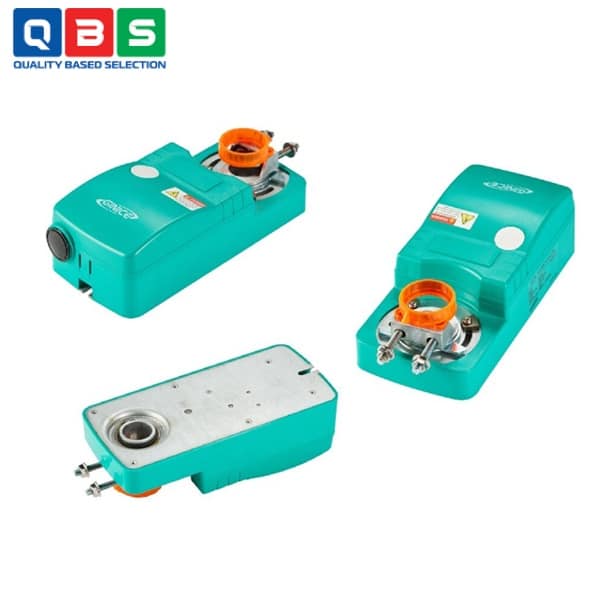

Đầu điện giảm chấn GDA-F(S)
| Tên sản phẩm | Đầu điện giảm chấn |
| Model | GDA-F(S) |
| Thương hiệu | GINICE |
| Xuất xứ | Hàn Quốc |
| Phân phối | Công Ty TNHH Kỹ Thuật QBS |
| Xem catalog sản phẩm | Catalog Đầu điện giảm chấn GDA-F(S) |
Mô tả
Đầu điện giảm chấn GDA-F(S) là bộ truyền động điện kỹ thuật số (digital damper actuator) loại ON/OFF (mở/đóng 2 vị trí), dùng để điều khiển van gió (damper) trong hệ thống HVAC (sưởi ấm, thông gió, điều hòa không khí).
Ứng dụng của Đầu điện giảm chấn GDA-F(S)
-
- Ứng dụng trong hệ thống HVAC: Sử dụng để điều khiển damper trong các hệ thống sưởi ấm, thông gió và điều hòa không khí.
- Điều khiển lưu thông không khí: Áp dụng cho damper lưu thông không khí, giúp mở/đóng để kiểm soát dòng khí.
- Damper không khí ngoài trời: Sử dụng cho damper lấy không khí từ bên ngoài, hỗ trợ thông gió tự nhiên hoặc cấp khí tươi.
- Damper thông gió: Áp dụng trong hệ thống thông gió để điều chỉnh lượng khí lưu thông.
- Damper lưu thông: Dùng cho damper trong các hệ thống lưu thông khí nội bộ, đảm bảo phân phối khí hiệu quả.
- Điều khiển ON/OFF cho damper: Để mở hoặc đóng damper một cách đơn giản theo tín hiệu tiếp điểm ON/OFF.
Thông số kỹ thuật cơ bản
| Thông số | GDA-10F / GDA-10FS |
| Nguồn điện | 24VAC ±10%, 50/60Hz hoặc 24VDC ±10% |
| Công suất tiêu thụ | Stand-by: 1.5VA Tại 10Nm: 6.3VA Full load: 7.6VA |
| Loại điều khiển | ON/OFF (2 bước) hoặc Floating (3 bước) |
| Mô-men xoắn định mức | 10Nm (100kg-cm) |
| Mô-men giữ | 10Nm |
| Thời gian chạy | No load: 13~15s Tại 10Nm: 41~45s |
| Góc xoay | 90° (giới hạn cơ học) |
| Hướng xoay | CW hoặc CCW (chọn bằng công tắc nội bộ) |
| Công tắc phụ (Aux. switch) | Không (F) / Có 2×SPST 250V 2A (FS) |
| Nhiệt độ hoạt động | -15°C ~ 50°C |
| Môi trường | Indoor use only |
| Kết nối điện | Terminal block (AWG18~26) |
| Kích thước & Trọng lượng | 94 × 204 × 63 mm, 1.3kg |
| Tính năng nổi bật | Direct-coupling, giữ vị trí khi mất điện, bảo vệ overload, nút tháo bánh răng thủ công |
Tham khảo Catalog chi tiết ở đây: Catalog Đầu điện giảm chấn GDA-F(S)
Nguyên lý hoạt động của Đầu điện giảm chấn GDA-F(S)
-
- Nhận tín hiệu tiếp điểm ON/OFF (2 bước) hoặc floating (3 bước) từ bộ điều khiển.
- Khi có tín hiệu ON (hoặc cấp nguồn một chiều): Motor bên trong quay 90° (mở damper hoàn toàn) theo hướng CW hoặc CCW (có thể chọn bằng công tắc bên trong).
- Khi tín hiệu OFF (hoặc mất nguồn): Motor dừng, damper giữ nguyên vị trí hiện tại (không tự reset).
- Direct-coupling: Trục motor gắn trực tiếp vào trục damper, truyền mô-men xoắn (10Nm hoặc 20Nm) để xoay damper nhanh chóng.
Ưu điểm nổi bật
-
- Direct-coupling: Gắn trực tiếp lên trục damper.
- Tốc độ nhanh (speedy type): Mở/đóng damper chỉ trong ~13-56 giây (tùy tải).
- Giữ vị trí khi mất điện: Không tự reset.
- Điều khiển ON/OFF đơn giản: Chỉ cần tín hiệu tiếp điểm.
