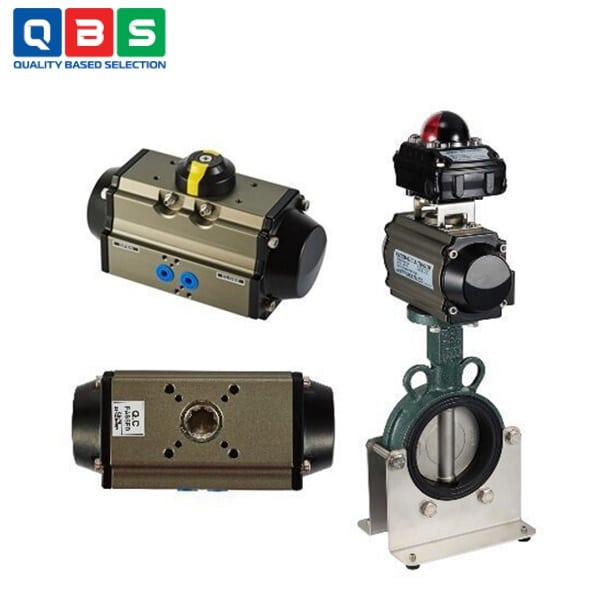

Đầu điện khí nén GD series
| Tên sản phẩm | Đầu điện khí nén |
| Model | GD series |
| Thương hiệu | GINICE |
| Xuất xứ | Hàn Quốc |
| Phân phối | Công Ty TNHH Kỹ Thuật QBS |
| Xem catalog sản phẩm | Catalog Đầu điện khí nén GD series |
Mô tả
Đầu điện khí nén GD series (Double Acting – tác động kép) thuộc pneumatic actuator Rack & Pinion của GINICE (Hàn Quốc) được thiết kế chuyên dùng để điều khiển các van quay 1/4 vòng (quarter-turn valves) trong các hệ thống tự động hóa công nghiệp. Chúng hoạt động bằng khí nén sạch và khô, cung cấp mô-men xoắn ổn định, độ chính xác cao (±5° xoay 90°), tuổi thọ lên đến 1.000.000 chu kỳ, phù hợp cho môi trường áp suất tối đa 10 bar (thường dùng 2.5–8 bar) và nhiệt độ -20°C đến +80°C (có thể mở rộng xuống -35°C nếu thay O-ring).
Ứng dụng của Đầu điện khí nén GD series
-
- Công nghiệp xử lý nước và nước thải: Điều khiển van bướm lớn cho hệ thống cấp thoát nước, xử lý nước thải, bơm nước.
- Hóa chất và xử lý hóa chất: Van bi hoặc van bướm trong đường ống dẫn hóa chất, kiểm soát dòng chảy ăn mòn.
- Dầu khí và khí đốt: Van bi/flanged cho đường ống dẫn dầu, khí, hoặc van bướm trong nhà máy lọc dầu.
- Công nghiệp thực phẩm và đồ uống: Van bướm vệ sinh cho đường ống dẫn chất lỏng.
- HVAC & hệ thống sưởi ấm/làm mát: Điều khiển damper hoặc van bướm trong hệ thống thông gió công nghiệp.
- Hàng hải và đóng tàu (Marine & Shipbuilding): Van điều khiển trên tàu, offshore facilities.
Thông số kỹ thuật cơ bản
| Thông số | Giá trị / Mô tả |
| Loại | Rack & Pinion, Double Acting (tác động kép) |
| Áp suất làm việc | Tối đa 10 bar (145 psig); Thường dùng 2.5 ~ 8 bar |
| Nhiệt độ làm việc | Tiêu chuẩn: -20°C ~ +80°C; Có thể mở rộng -35°C (thay O-ring) |
| Môi trường hoạt động | Không khí sạch, khô |
| Góc quay | 90° ± 5° |
| Tuổi thọ chu kỳ | 1.000.000 operations |
| Vật liệu thân | Nhôm hợp kim, Hard anodized |
| Trục (Pinion) | Thép hợp kim, Nickel plated |
| Seal chính | NBR (tiêu chuẩn); Optional: Viton / Silicone |
| Tiêu chuẩn lắp đặt | NAMUR (VDI/VDE 3845) cho solenoid; ISO 5211 / DIN 3337 cho van |
| Điều chỉnh vị trí | Có (Full Open/Close adjustment ±5°) |
| Indicator | Multifunction position indicator |
| Phụ kiện | Ốc vít inox chống ăn mòn, Stopper điều chỉnh |
Tham khảo Catalog chi tiết ở đây: Catalog Đầu điện khí nén GD series
Nguyên lý hoạt động của Đầu điện khí nén GD series
-
- Cấu tạo cốt lõi: Hai piston đối xứng gắn với rack (thanh răng) hai bên, ăn khớp với pinion (bánh răng) ở giữa trục đầu ra.
- Hoạt động Double Acting:
- Khi cấp khí nén vào một bên (qua cổng một bên), khí đẩy hai piston di chuyển vào trong (hướng về trung tâm) → rack đẩy pinion quay → trục quay theo chiều kim đồng hồ (hoặc ngược lại, tùy thiết kế).
- Khi cấp khí vào bên kia, piston di chuyển ra ngoài → rack kéo pinion quay ngược chiều → trục quay ngược lại.
- Kết quả: Chuyển động tuyến tính của piston/rack → chuyển thành chuyển động quay của pinion/trục đầu ra, với mô-men xoắn ổn định và tuyến tính suốt hành trình.
- Không có lò xo hồi vị (khác GS series Spring Return), nên cần khí nén để cả mở lẫn đóng → phù hợp ứng dụng cần lực ổn định hai chiều, không cần fail-safe.
Ưu điểm nổi bật
-
- Thiết kế rack & pinion hiện đại, thế hệ mới: Mô-men xoắn cao, ổn định, tuyến tính suốt hành trình.
- Double Acting: Lực mở/đóng mạnh mẽ, đồng đều, không phụ thuộc lò xo.
- Vật liệu cao cấp: Thân nhôm anodized cứng, trục nickel plated, piston anodized, ốc vít stainless steel.
- Tuổi thọ cao: 1.000.000 chu kỳ hoạt động.
Liên hệ mua hàng và hỗ trợ tư vấn kỹ thuật
-
- CÔNG TY TNHH KỸ THUẬT QBS
- MST : 0318810101
- HOTLINE : 0939 487 487
- EMAIL : info@qbsco.vn
