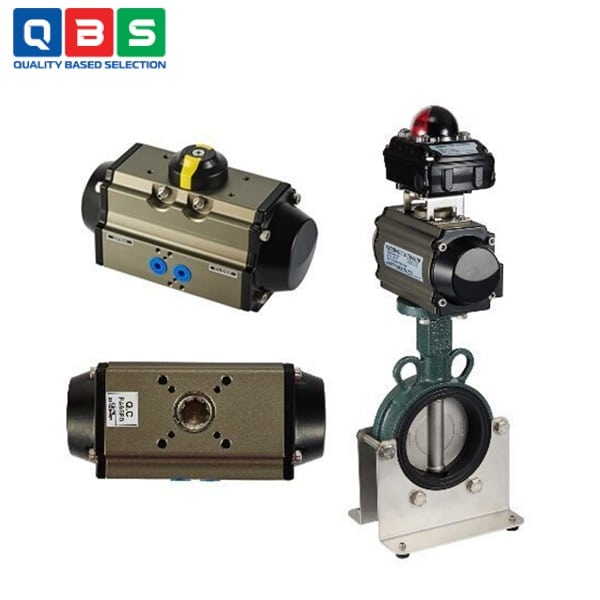

Đầu điện khí nén GS series
| Tên sản phẩm | Đầu điện khí nén |
| Model | GS series |
| Thương hiệu | GINICE |
| Xuất xứ | Hàn Quốc |
| Phân phối | Công Ty TNHH Kỹ Thuật QBS |
| Xem catalog sản phẩm | Catalog Đầu điện khí nén GS series |
Mô tả
Đầu điện khí nén GS series là dòng bộ truyền động khí nén (pneumatic actuator) loại rack & pinion, hoạt động đơn động (spring return/single acting), được thiết kế để điều khiển các van quay 90 độ (quarter turn) như van bướm (butterfly valve), van bi (ball valve), van nút (plug valve) và damper. Chúng cung cấp dải mô-men xoắn rộng, phù hợp cho các ứng dụng công nghiệp đòi hỏi hiệu suất cao, độ bền và khả năng chống ăn mòn. GS series tập trung vào hoạt động đơn động với lò xo hồi vị, sử dụng không khí sạch khô làm môi trường hoạt động, với tuổi thọ lên đến 1.000.000 chu kỳ.
Ứng dụng của Đầu điện khí nén GS series
-
- Xử lý nước & nước thải: Điều khiển van bướm và van bi trong nhà máy xử lý nước sạch, nhà máy xử lý nước thải, hệ thống cấp thoát nước.
- HVAC & Building Automation: Hệ thống sưởi ấm, thông gió, điều hòa không khí trong tòa nhà, trung tâm thương mại, bệnh viện.
- Công nghiệp dầu khí & hóa chất: Van bi và van bướm trong đường ống dẫn dầu, khí, hóa chất, nhà máy lọc dầu, kho chứa LNG.
- Nhà máy điện & năng lượng: Hệ thống hơi nước, nước ngưng, khí đốt tự nhiên, nhà máy nhiệt điện, điện hạt nhân, điện kết hợp.
- Công nghiệp chung & sản xuất: Các nhà máy sản xuất, dây chuyền tự động hóa cần điều khiển van nhanh chóng và đáng tin cậy.
- Hàng hải & đóng tàu: Ứng dụng trên tàu biển, giàn khoan ngoài khơi – nơi cần actuator chống ăn mòn và bền bỉ.
Thông số kỹ thuật cơ bản
| Thông số | Giá trị / Mô tả |
| Loại | Rack & Pinion, Single Acting (Spring Return) |
| Áp suất làm việc | Max. 10 bar (145 psig); Khuyến nghị 2.5 ~ 8 bar |
| Nhiệt độ làm việc | Tiêu chuẩn: -20°C ~ +80°C (-4°F ~ 176°F); Có thể mở rộng đến -35°C với O-ring Viton/Silicone |
| Môi trường hoạt động | Không khí sạch khô (Clean Dry Air) |
| Góc quay | 90° ± 5° |
| Tuổi thọ | 1.000.000 chu kỳ (operations) |
| Vật liệu thân | Nhôm hợp kim, Hard Anodized |
| Vật liệu trục (pinion) | Thép hợp kim, Nickel Plated |
| Seal tiêu chuẩn | NBR (O-ring, piston seal); Optional: Viton / Silicone |
| Lắp đặt valve | Chuẩn ISO 5211 / DIN 3337 (bottom mounting, star drive/square insert) |
| Lắp đặt phụ kiện | Chuẩn NAMUR (VDI/VDE 3845) cho solenoid valve, limit switch |
| Điều chỉnh vị trí | Full Open/Close adjustment (±5°) |
| Chỉ báo vị trí | Multifunction position indicator |
| Ứng dụng chính | Quarter-turn valves: Butterfly (lên 400A), Ball (lên 200A), Plug, Damper |
Tham khảo Catalog chi tiết ở đây: Catalog Đầu điện khí nén GS series
Nguyên lý hoạt động của Đầu điện khí nén GS series
-
- Khi cấp khí nén (vào cổng khí, thường là port 2):
- Khí nén đẩy 2 piston (có gắn rack – thanh răng) di chuyển ra ngoài (hướng về hai đầu thân actuator).
- Rack đẩy răng của pinion (bánh răng trung tâm gắn với trục đầu ra) quay → actuator mở van (hoặc đóng, tùy cấu hình lắp đặt).
- Đồng thời nén các lò xo (springs) ở hai đầu.
- Khi mất khí nén (hoặc xả khí):
- Lò xo (đã nén) bung ra, đẩy piston trở về vị trí ban đầu (di chuyển vào giữa).
- Rack kéo pinion quay ngược lại → actuator tự động về vị trí an toàn (thường là đóng van – fail-safe/close).
- Khi cấp khí nén (vào cổng khí, thường là port 2):
Ưu điểm nổi bật
-
- Fail-safe (an toàn): Spring return tự động về vị trí an toàn khi mất khí nén.
- Thiết kế rack & pinion: Chuyển động quay chính xác 90° ±5°, mô-men xoắn cao và đều, hiệu suất cơ học tốt.
- Chống ăn mòn vượt trội: Thân nhôm hard anodized, trục nickel plated, ốc vít inox, cover chromate + polyester coated.
- Dễ lắp đặt & tích hợp: Chuẩn ISO 5211, NAMUR, star drive/square insert.
