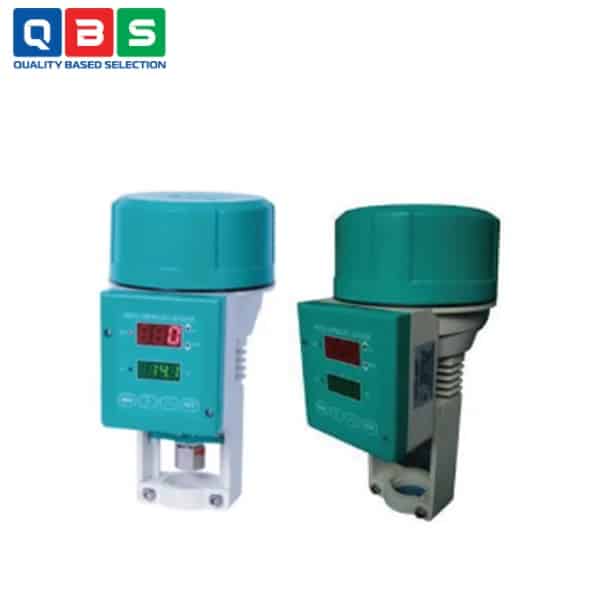

Đầu điện tuyến tính GDCA-35P
| Tên sản phẩm | Đầu điện tuyến tính |
| Model | GDCA-35P |
| Thương hiệu | GINICE |
| Xuất xứ | Hàn Quốc |
| Phân phối | Công Ty TNHH Kỹ Thuật QBS |
| Xem catalog sản phẩm | Catalog Đầu điện tuyến tính GDCA-35P |
Mô tả
Đầu điện tuyến tính GDCA-35P là bộ điều khiển kỹ thuật số tích hợp với bộ truyền động van tuyến tính, được thiết kế để phát hiện nhiệt độ hoặc độ ẩm và điều khiển van theo giá trị cài đặt tỷ lệ kỹ thuật số. Nó phù hợp cho các hệ thống HVAC (Heating, Ventilation, and Air Conditioning), tập trung vào việc vận hành van 2 đường và 3 đường loại vít đồng hoặc mặt bích gang dẻo, nhằm kiểm soát nhiệt độ và độ ẩm trong các ứng dụng sưởi ấm, làm mát. Thiết bị không yêu cầu bảng điều khiển nhiệt độ riêng biệt tại chỗ, chỉ cần kết nối dây với cảm biến, và hiển thị vị trí mở van từ 0-100% với phản hồi chính xác. Nó có thiết kế bền bỉ, bảo trì thấp, và phù hợp cho van Globe.
Ứng dụng của Đầu điện tuyến tính GDCA-35P
-
- Vận hành van 2 đường: Sử dụng trong hệ thống HVAC để kiểm soát dòng chảy nước hoặc hơi nước, với các loại van vít đồng hoặc mặt bích.
- Vận hành van 3 đường: Sử dụng trong hệ thống HVAC để điều hướng dòng chảy, với các loại van vít đồng hoặc mặt bích.
- Hệ thống sưởi ấm và làm mát: Điều khiển van để duy trì nhiệt độ trong các ứng dụng HVAC, bao gồm chế độ sưởi hoặc làm mát.
- Sưởi sàn: Áp dụng trong hệ thống sưởi ấm sàn nhà, nơi cần kiểm soát chính xác dòng chảy chất lỏng để phân bố nhiệt đều.
- Lưu trữ nhiệt băng: Sử dụng trong hệ thống lưu trữ năng lượng nhiệt dưới dạng băng.
- Kiểm soát nhiệt độ và độ ẩm tổng quát trong HVAC: Phát hiện tín hiệu từ cảm biến Pt100Ω hoặc 4-20mA để điều khiển van Globe.
Thông số kỹ thuật cơ bản
| Thông số | Giá trị GDCA-35P |
| Stroke danh định | 40 mm |
| Lực đẩy danh định | 3500 N (3.5 kN) |
| Thời gian hoạt động | 100 giây |
| Điện áp | 220 VAC ±10%, 50/60 Hz (60 Hz chuẩn) |
| Công suất tiêu thụ | 16.5 VA |
| Tín hiệu đầu vào | 4–20 mA (nội bộ) hoặc Pt100Ω (3 dây) |
| Tín hiệu đầu ra | 4–20 mA (max load 500 Ω) |
| Hiển thị | Kỹ thuật số 0–100% vị trí van |
| Nhiệt độ môi trường | -15 ~ 65°C |
| Độ ẩm môi trường | 5 ~ 95% RH (không ngưng tụ) |
| Bảo vệ vỏ | IP54 (IP65 mặt trước) |
| Trọng lượng | 4.5 kg |
| Motor | Đồng bộ (Synchronous), IEC E |
| Chức năng nổi bật | PID, Auto-setting, Torque limit switch, Relay (pump/điện), Heating/Cooling switch |
Tham khảo Catalog chi tiết ở đây: Catalog Đầu điện tuyến tính GDCA-35P
Nguyên lý hoạt động của Đầu điện tuyến tính GDCA-35P
Hoạt động theo nguyên tắc điều khiển tỷ lệ (proportional control) dựa trên tín hiệu analog.
-
- Nhận tín hiệu đầu vào: Từ cảm biến nhiệt độ (Pt100Ω) hoặc tín hiệu 4-20mA (nhiệt độ/độ ẩm), bộ điều khiển so sánh với giá trị cài đặt (setpoint).
- Xử lý PID: Sử dụng thuật toán PID (Proportional + Integral + Derivative) để tính toán sai lệch và tạo tín hiệu điều khiển tỷ lệ.
- Điều khiển động cơ: Tín hiệu điều khiển động cơ đồng bộ (synchronous motor) quay CW hoặc CCW với tốc độ không đổi, truyền động tuyến tính đẩy/kéo trục van Globe (stroke 40mm, lực 3500N).
- Phản hồi & tự động điều chỉnh:
- Hiển thị vị trí van 0-100% kỹ thuật số.
- Auto-setting (nhấn nút S1) tự động hiệu chỉnh phạm vi stroke.
- Torque limit switch bảo vệ khi quá tải.
- Output 4-20mA phản hồi vị trí van.
Ưu điểm nổi bật
-
- Tích hợp controller + actuator: Không cần panel riêng, lắp đặt đơn giản, tiết kiệm chi phí.
- Hiển thị kỹ thuật số 0–100% vị trí van ngay mặt trước, dễ theo dõi.
- Điều khiển tỷ lệ chính xác (PID, 4-20mA/Pt100Ω), phản hồi output 4-20mA.
- Torque limit switch bảo vệ van & actuator khi quá tải.
