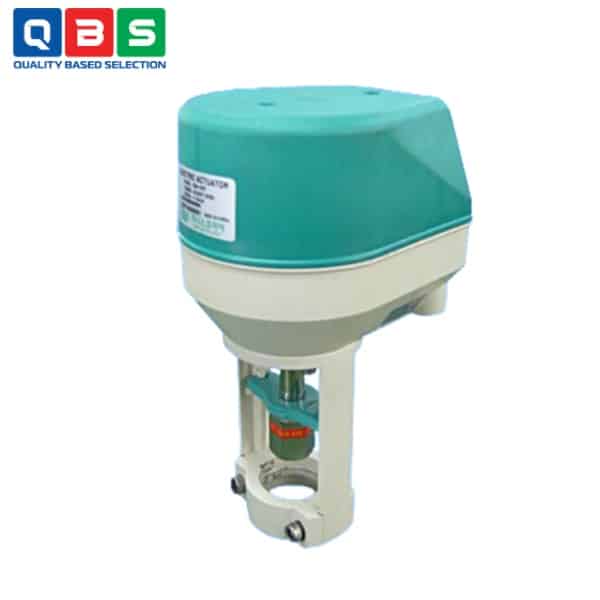

Đầu điện tuyến tính GEA-015P
| Tên sản phẩm | Đầu điện tuyến tính |
| Model | GEA-015P |
| Thương hiệu | GINICE |
| Xuất xứ | Hàn Quốc |
| Phân phối | Công Ty TNHH Kỹ Thuật QBS |
| Xem catalog sản phẩm | Catalog Đầu điện tuyến tính GEA-015P |
Mô tả
Đầu điện tuyến tính GEA-015P là bộ truyền động điện tuyến tính nhỏ gọn của hãng GINICE, chủ yếu dùng để điều khiển van kiểm soát độc lập áp suất (PICV) trong các hệ thống HVAC và tự động hóa công nghiệp, với khả năng điều chỉnh chính xác và phản hồi vị trí van qua hiển thị kỹ thuật số.
Ứng dụng của Đầu điện tuyến tính GEA-015P
-
- Điều khiển lưu lượng nước lạnh/nóng chính xác ở các Fan Coil Unit: Đảm bảo nhiệt độ phòng thoải mái mà không phụ thuộc vào biến động áp suất hệ thống.
- Điều khiển van ở Air Handling Unit: Kiểm soát dòng chảy trong các đơn vị xử lý không khí lớn, hỗ trợ cân bằng thủy lực và tiết kiệm năng lượng.
- Hệ thống sưởi ấm/làm mát: Áp dụng cho các terminal unit như chilled beam, radiant heating/cooling, hoặc heat pump.
- Ứng dụng trong hệ thống 2-pipe hoặc 4-pipe: Kết hợp với actuator để tự động cân bằng và điều chỉnh flow theo tải thực tế.
Thông số kỹ thuật cơ bản
| Thông số | Giá trị (GEA-015P) |
| Loại | Proportional (tỷ lệ thuận) |
| Điện áp cấp nguồn | 24 VAC/DC ±20% (khuyến nghị) hoặc 12 VAC/DC ±10% |
| Công suất tiêu thụ | Hoạt động: ~0.8 VA (24 VAC) |
| Standby: ~0.6 VA | |
| Tín hiệu đầu vào | 0(2)-10 VDC (Ri 20 kΩ) |
| Tín hiệu đầu ra | 0(2)-10 VDC, max 20 mA (phiên bản Plus) |
| Đặc tính điều khiển | Linear / Equal percentage (chọn DIP switch) |
| Lực đẩy (Thrust) | 150 N |
| Hành trình (Stroke) | 3 ~ 6.5 mm (tự động phát hiện – self-stroking, max 6.5 mm) |
| Nhiệt độ môi trường hoạt động | 0°C ~ +50°C (5-95% RH, không ngưng tụ) |
| Nhiệt độ môi trường lưu trữ | -20°C ~ +70°C (5-95% RH, không ngưng tụ) |
| Nhiệt độ môi trường chất | 0°C ~ +100°C |
| Độ bảo vệ | IP54 (tất cả hướng) |
| Kết nối van | Đai ốc xoay M30 x P1.5 |
| Vật liệu | Vỏ: PC (cover coca-collar, body light gray) |
| Đai ốc: Nickel-plated brass |
Tham khảo Catalog chi tiết ở đây: Catalog Đầu điện tuyến tính GEA-015P
Nguyên lý hoạt động của Đầu điện tuyến tính GEA-015P
-
- Nhận tín hiệu điều khiển analog 0(2)-10 VDC từ bộ điều khiển (ví dụ: PLC hoặc thermostat).
- Bộ xử lý bên trong (microprocessor hoặc mạch điện tử) so sánh tín hiệu đầu vào với vị trí hiện tại của trục đẩy (stroke).
- Động cơ điện (thường là synchronous motor kết hợp hộp số) được kích hoạt để di chuyển trục đẩy tuyến tính (hành trình tự động phát hiện 3-6.5 mm, max 6.5 mm) với tốc độ 15 s/mm, tạo lực đẩy 150N.
- Tích hợp cảm biến vị trí (position feedback) để đo lường và phản hồi chính xác vị trí mở van (hiển thị kỹ thuật số 0-100% trên màn hình).
- Tính năng self-stroking (tự học hành trình): Khi lắp đặt, actuator tự động chạy full stroke để xác định chiều dài van, đảm bảo điều khiển chính xác mà không cần chỉnh tay.
- Đặc tính tuyến tính hoặc equal percentage (chọn bằng DIP switch), bảo vệ chống kẹt van (valve blockage protection), và vị trí an toàn khi lỗi (error safe position).
- Kết nối trực tiếp với van PICV qua đai ốc xoay M30x1.5, điều khiển lưu lượng nước chính xác, độc lập áp suất.
Ưu điểm nổi bật
-
- Hiển thị kỹ thuật số vị trí mở: Dễ kiểm tra trực quan tại chỗ.
- Tự động phát hiện hành trình: Lắp đặt nhanh, không cần chỉnh tay.
- Điều khiển chính xác proportional: 0/2-10VDC, linear/equal % với phản hồi closed-loop.
- Lực đẩy ổn định 150N, hành trình 3-6.5mm: Phù hợp PICV nhỏ (10A-50A).
