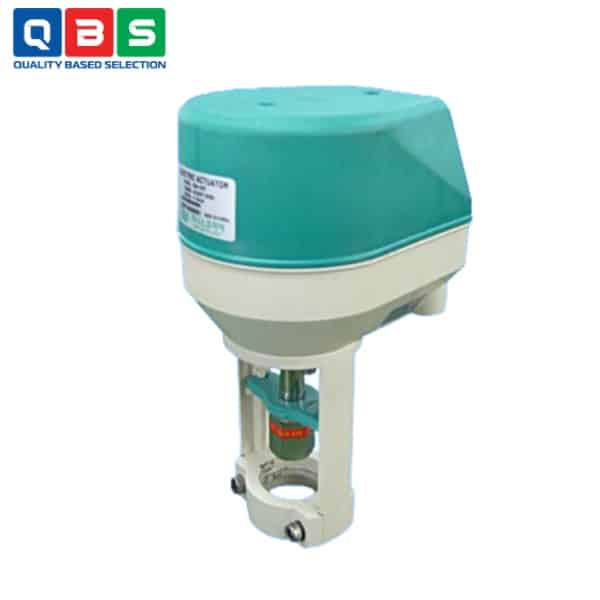

Đầu điện tuyến tính GEA-040P

Ứng dụng của Đầu điện tuyến tính GEA-040P

• • Điều khiển van PICV kích thước 10A ~ 50A: Được sử dụng chính để vận hành van kiểm soát độc lập áp suất trong phạm vi kích thước này.
  • Ứng dụng trong hệ thống có hành trình van rộng: Phù hợp cho các hệ thống yêu cầu hành trình linh hoạt, với khả năng tự động phát hiện hành trình van.
  • Kiểm soát tỷ lệ với tín hiệu đầu vào 0(2)-10VDC: Áp dụng trong các hệ thống tự động hóa cần điều khiển chính xác dựa trên tín hiệu điện.
  • Phản hồi vị trí van chính xác qua hiển thị kỹ thuật số: Sử dụng trong môi trường cần giám sát tại chỗ, hiển thị vị trí mở van từ 0-100%.
  • Bảo vệ và phát hiện sự cố van: Ứng dụng trong hệ thống yêu cầu an toàn cao, bao gồm bảo vệ tắc nghẽn van, phát hiện tắc nghẽn.
  • Lắp đặt thủ công và tự động: Phù hợp cho các ứng dụng cần thiết lập hành trình thủ công từ 1-10 mm.

Thông số kỹ thuật cơ bản

Nguyên lý hoạt động của Đầu điện tuyến tính GEA-040P

1. 1. Nhận tín hiệu đầu vào: Tín hiệu điện áp 0-10V (hoặc 2-10V) từ bộ điều khiển (BMS, PLC…) được đưa vào (qua chân IN Signal), đại diện cho vị trí mong muốn của van (0% = đóng hoàn toàn → 100% = mở hoàn toàn).
   2. Xử lý và chuyển động: Bộ điều khiển nội bộ (microprocessor) so sánh tín hiệu đầu vào với vị trí hiện tại của trục van (được phát hiện tự động qua self-stroking và cảm biến vị trí). Sau đó, nó điều khiển động cơ điện (thường là motor đồng bộ + hộp số) để di chuyển tuyến tính trục đẩy với lực 400N.
   3. Chuyển đổi chuyển động: Động cơ quay → qua cơ cấu truyền động (lead screw hoặc tương tự) → chuyển thành chuyển động thẳng tuyến tính, đẩy/kéo trục van (stroke 3-6.5mm, max 6.5mm tự động phát hiện).
   4. Phản hồi và điều chỉnh: Có output signal 0(2)-10VDC (tùy phiên bản) để phản hồi vị trí thực tế. Hiển thị kỹ thuật số (0-100%) cho thấy vị trí mở van. Tốc độ di chuyển: 15 s/mm.
   5. Đặc tính: Linear hoặc Equal percentage (chọn qua DIP switch #1). Có bảo vệ: tự động dừng khi tắc van, vị trí an toàn khi lỗi, giới hạn hành trình.

Ưu điểm nổi bật

• • Lực đẩy mạnh: 400N, phù hợp van PICV lớn hơn và yêu cầu lực cao.
  • Hiển thị kỹ thuật số rõ ràng: Màn hình LED 0-100% hiển thị vị trí van mở ngay tại chỗ, dễ theo dõi và điều chỉnh.
  • Tự động phát hiện hành trình: Tự nhận diện và điều chỉnh stroke van, không cần calibrate thủ công phức tạp.
  • Điều khiển chính xác proportional: Tín hiệu 0(2)-10VDC, đặc tính Linear/Equal, tốc độ 15s/mm.
