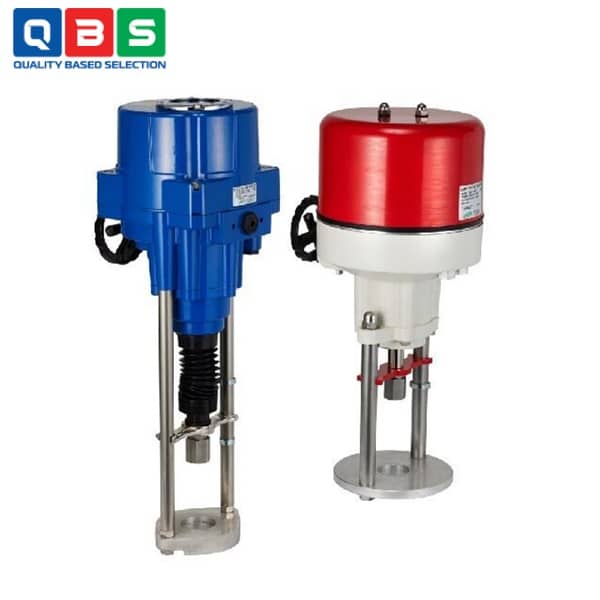

Đầu điện tuyến tính GEA-100A

Ứng dụng của Đầu điện tuyến tính GEA-100A

• • Hệ thống sưởi ấm (Heating): Điều khiển van globe để quản lý dòng chảy chất lỏng.
  • Hệ thống thông gió (Ventilation): Sử dụng để vận hành van trong môi trường kiểm soát không khí.
  • Hệ thống HVAC: Áp dụng trong điều hòa không khí, sưởi ấm và thông gió tổng hợp.
  • Hệ thống lưu trữ nhiệt băng (Ice-thermal storage): Hỗ trợ kiểm soát van trong lưu trữ năng lượng lạnh.
  • Vận hành van globe 2 chiều (2-way): Loại Single Seat, model 10K và 20K (GVF, GXF series).
  • Vận hành van globe 3 chiều (3-way): Loại Mixing hoặc Diverting, model 10K và 20K (GVF, GXF series).

Thông số kỹ thuật cơ bản

Nguyên lý hoạt động của Đầu điện tuyến tính GEA-100A

1. 1. Nguồn điện (24VAC hoặc 220VAC) cấp cho động cơ đồng bộ (synchronous motor).
   2. Động cơ quay → truyền qua hệ thống bánh răng giảm tốc (gear reduction) → tạo lực đẩy mạnh (10.000 N).
   3. Chuyển động quay của bánh răng làm trục vít me (lead screw) quay → đẩy/ kéo thanh truyền động (stem) di chuyển thẳng tuyến tính (hành trình 70 mm).
   4. Thanh truyền động kết nối trực tiếp với thân van globe → thực hiện mở (OPEN) hoặc đóng (CLOSE) van hoàn toàn.
   5. Điều khiển: Nhận tín hiệu CW (Clock-Wise) hoặc CCW (Counter Clock-Wise) → motor quay thuận/nghịch để di chuyển lên/xuống.
   6. Giới hạn hành trình: Sử dụng limit switch (công tắc giới hạn) để dừng motor khi van đạt vị trí mở/đóng hoàn toàn, tránh quá hành trình.
   7. Thời gian hoạt động: Khoảng 94 giây (tốc độ 0.75 mm/s) cho một chu kỳ đầy đủ.

Ưu điểm nổi bật

• • Vỏ kín hoàn toàn: Bảo vệ IP54, chống bụi/nước tốt.
  • Hoạt động đáng tin cậy: Động cơ đồng bộ + bánh răng bền vững, ít hỏng hóc.
  • Bảo trì thấp: Cấu trúc đơn giản, ít cần bảo dưỡng định kỳ.
  • Lực đẩy mạnh: 10.000 N (10 kN) – đủ mạnh để đóng/mở van globe lớn.
