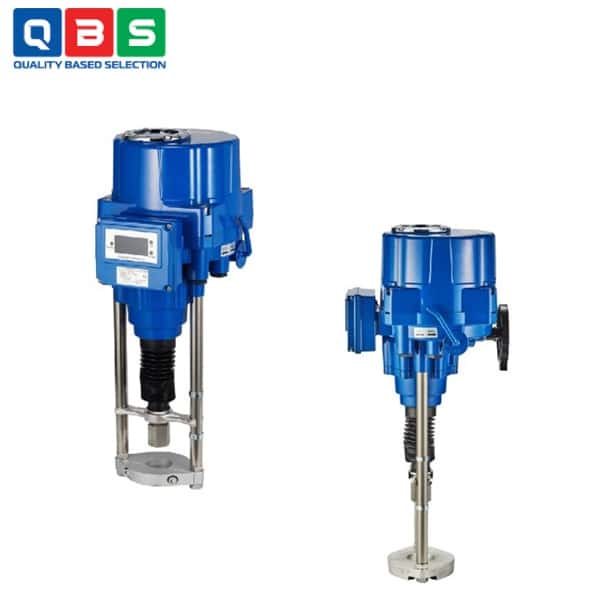

Đầu điện tuyến tính GEA-100PD

Ứng dụng của Đầu điện tuyến tính GEA-100PD

• • Hệ thống sưởi ấm và làm mát: Điều khiển van để duy trì nhiệt độ ổn định trong các hệ thống sưởi ấm và làm mát.
  • Hệ thống HVAC: Sử dụng trong hệ thống thông gió, điều hòa không khí để kiểm soát dòng chảy chất lỏng hoặc khí.
  • Hệ thống sưởi sàn cục bộ: Áp dụng để điều chỉnh nhiệt độ sàn nhà trong các khu vực cục bộ, đảm bảo hiệu quả năng lượng.
  • Hệ thống lưu trữ nhiệt băng: Kiểm soát van trong hệ thống lưu trữ nhiệt lạnh bằng băng, giúp tối ưu hóa việc sử dụng năng lượng.
  • Điều khiển van 2-way: Hoạt động với van 2 chiều, áp suất định mức PN10 hoặc PN20, trong các hệ thống heating, ventilation và HVAC.
  • Điều khiển van 3-way: Hoạt động với van 3 chiều, áp suất định mức PN10, để trộn hoặc phân chia dòng chảy trong hệ thống tương tự.

Thông số kỹ thuật cơ bản

Nguyên lý hoạt động của Đầu điện tuyến tính GEA-100PD

1. 1. Nhận tín hiệu điều khiển: Nhận tín hiệu analog tỷ lệ từ hệ thống (0-10VDC, 2-10VDC hoặc 4-20mA) → đại diện cho vị trí mong muốn (0-100%).
   2. Xử lý và điều khiển: Bộ điều khiển nội bộ so sánh tín hiệu đầu vào với vị trí thực tế (phản hồi từ cảm biến vị trí) → điều khiển động cơ đồng bộ (synchronous motor) quay theo chiều CW/CCW.
   3. Chuyển động tuyến tính: Động cơ quay → qua hộp số giảm tốc và cơ cấu vít me (lead screw hoặc tương đương) → chuyển đổi chuyển động quay thành chuyển động thẳng tuyến tính → đẩy/kéo trục van (stroke 70mm, lực đẩy đến 10kN).
   4. Phản hồi và hiển thị: Cảm biến vị trí liên tục theo dõi → hiển thị % mở van trên màn hình LED kỹ thuật số → xuất tín hiệu phản hồi (output signal) tương tự input để hệ thống DDC/PLC giám sát.
   5. Tính năng thông minh: Chức năng “Auto-setting” tự động lưu vị trí 100% mở (stroke điều chỉnh 0-100%) → bảo vệ nhiệt, chế độ manual (de-clutching) bằng tay quay, hoạt động modulating chính xác.

Ưu điểm nổi bật

• • Hiển thị kỹ thuật số rõ ràng: Màn hình LED hiển thị vị trí mở van theo % (0-100%) trực tiếp tại chỗ.
  • Chức năng Auto-setting thông minh: Tự động điều chỉnh và lưu stroke (0-100%) chỉ bằng nút bấm, dễ dàng tùy chỉnh.
  • Lực đẩy mạnh: Lên đến 10.000 N (10 kN), stroke 70 mm, tốc độ ổn định 1.2-1.3 mm/s.
  • Tích hợp linh hoạt: Tương thích tín hiệu 0-10V / 2-10V / 4-20mA, output phản hồi, kết nối DDC/PLC/temp controller.
