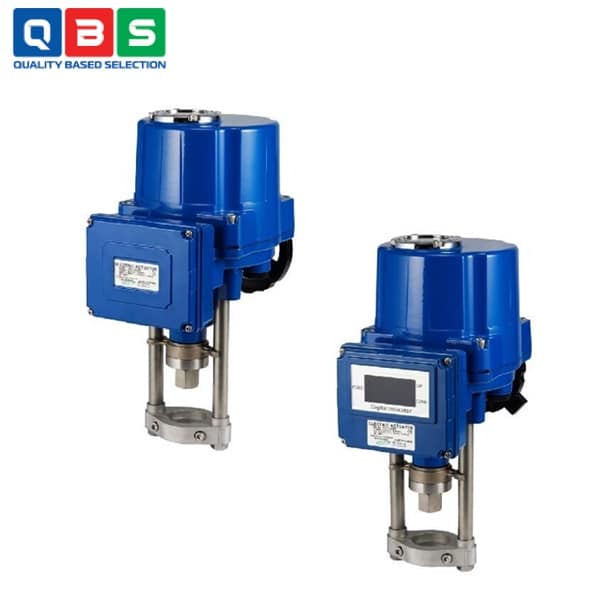

Đầu điện tuyến tính GEA-20AW(S), PDW(S)
| Tên sản phẩm | Đầu điện tuyến tính |
| Model | GEA-20AW(S), PDW(S) |
| Thương hiệu | GINICE |
| Xuất xứ | Hàn Quốc |
| Phân phối | Công Ty TNHH Kỹ Thuật QBS |
| Xem catalog sản phẩm | Catalog Đầu điện tuyến tính GEA-20AW(S), PDW(S) |
Mô tả
Đầu điện tuyến tính GEA-20AW(S), PDW(S) là bộ actuator tuyến tính điện chống thời tiết chuyên dùng điều khiển van globe trong hệ thống HVAC, sưởi ấm/làm mát, lưu trữ nhiệt băng, công nghiệp chung, với hai loại chính: On-Off (AW) và Proportional (PDW), hành trình 20 mm, lực 2000N.
Ứng dụng của Đầu điện tuyến tính GEA-20AW(S), PDW(S)
-
- Hệ thống sưởi ấm và làm mát: Điều khiển van để duy trì nhiệt độ ổn định trong các quy trình công nghiệp.
- Hệ thống điều hòa không khí: Tích hợp để điều chỉnh lưu lượng không khí và nhiệt độ trong môi trường thương mại hoặc công nghiệp.
- Hệ thống lưu trữ nhiệt băng: Sử dụng trong lưu trữ và phân phối năng lượng lạnh, tối ưu hóa hiệu suất năng lượng.
- Tích hợp với van 2-Way hoặc 3-Way: Áp dụng cho van Single Seat (2-Way) hoặc Mixing/Diverting (3-Way) với áp suất 10K, 16K, 20K.
- Hệ thống tự động hóa: Kết nối với bộ điều khiển nhiệt độ kỹ thuật số, DDC hoặc PLC để đạt hiệu suất tối ưu trong các ngành công nghiệp chung.
Thông số kỹ thuật cơ bản
| Thông số | GEA-20AW(S) / PDW(S) |
| Loại | On-Off (AW/AW(S)) hoặc Proportional (PDW/PDW(S)) |
| Hành trình danh nghĩa (Nominal stroke) | 20 mm |
| Lực đẩy danh nghĩa (Rated force) | 2000 N (2.0 kN) |
| Thời gian hoạt động (Operating time) | 50 giây (tiêu chuẩn) hoặc 28 giây (phiên bản S) |
| Nguồn điện (Power supply) | 24VAC hoặc 220VAC ±10%, 50/60 Hz |
| Công suất tiêu thụ (Power consumption) | 24VAC: ~12-34 VA; 220VAC: ~16.5 VA |
| Tín hiệu đầu vào (Input signal) | On-Off: Contact khô (mở/đóng) |
| Proportional: 0-10VDC, 2-10VDC, 4-20mA | |
| Môi trường hoạt động (Ambient temperature) | -15°C đến +60°C |
| Độ ẩm (Humidity) | 5-95% RH (Non-condensing) |
| Bảo vệ (Protection) | IP67 (Weatherproof, chống nước/bụi hoàn hảo) |
| Hiển thị | Digital indicator (LED/FND) % mở van (0-100) |
| Tính năng nổi bật | Auto setting stroke, Manual override (declutching), Low maintenance |
| Trọng lượng (Net weight) | Khoảng 5.8-5.9 kg |
Tham khảo Catalog chi tiết ở đây: Catalog Đầu điện tuyến tính GEA-20AW(S), PDW(S)
Nguyên lý hoạt động của Đầu điện tuyến tính GEA-20AW(S), PDW(S)
-
- GEA-20AW(S) – On-Off:
- Nhận tín hiệu ON/OFF (contact khô hoặc nút nhấn) → động cơ quay theo hướng UP (mở van) hoặc DOWN (đóng van) đến giới hạn hành trình.
- Dừng khi đạt end-limit (công tắc giới hạn nội bộ hoặc ngoại bộ).
- Không điều chỉnh vị trí trung gian, chỉ mở hoàn toàn hoặc đóng hoàn toàn.
- AW(S): Phiên bản tốc độ cao (khoảng 28 giây cho hành trình đầy).
- PDW(S) – Proportional (Modulating):
- Nhận tín hiệu analog liên tục (Input: 0-10VDC, 2-10VDC, 4-20mA) → bộ xử lý (SUB PCB) so sánh với vị trí hiện tại (từ cảm biến) → điều khiển động cơ quay chính xác để đạt vị trí mong muốn (0-100%).
- Tự động hiệu chỉnh hành trình bằng nút Auto Set (nhấn để actuator tự học stroke của van).
- Có feedback output (tùy chọn: 4-20mA hoặc potentiometer) gửi vị trí thực về PLC/DDC.
- Màn hình LED/FND hiển thị % mở (0-100) hoặc “888” khi đang di chuyển.
- PDW(S): Tốc độ cao.
- GEA-20AW(S) – On-Off:
Ưu điểm nổi bật
-
- Chống chịu thời tiết hoàn hảo: IP67, vỏ kín tuyệt đối chống mưa, nước, ẩm, bụi.
- Hiển thị số kỹ thuật số: Màn hình LED/FND hiển thị trực tiếp % mở van (0-100).
- Tự động cài đặt hành trình: Nút Auto Set → điều chỉnh stroke phù hợp van nhanh chóng.
- Bền bỉ, ít bảo trì: Cấu trúc chắc chắn, chất lượng cao, thay motor dễ dàng.
