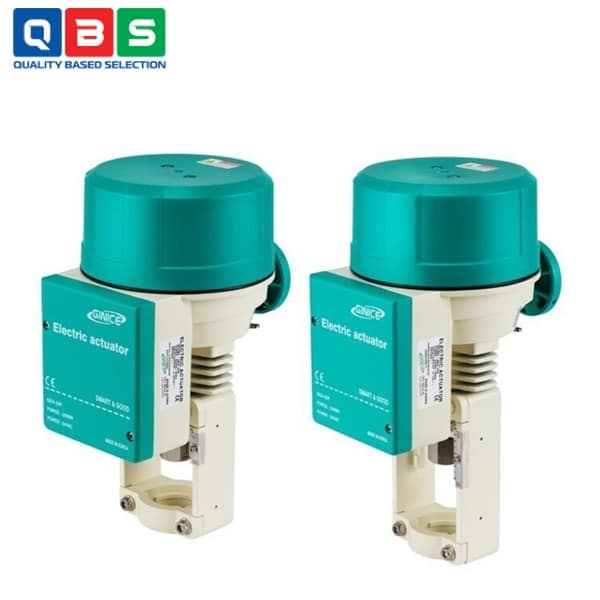

Đầu điện tuyến tính GEA-20P
| Tên sản phẩm | Đầu điện tuyến tính |
| Model | GEA-20P |
| Thương hiệu | GINICE |
| Xuất xứ | Hàn Quốc |
| Phân phối | Công Ty TNHH Kỹ Thuật QBS |
| Xem catalog sản phẩm | Catalog Đầu điện tuyến tính GEA-20P |
Mô tả
Đầu điện tuyến tính GEA-20P là bộ truyền động van tỷ lệ (proportional valve actuator) được thiết kế để điều khiển van trong các hệ thống HVAC và lưu trữ nhiệt, với cấu trúc chắc chắn, vận hành đáng tin cậy và bảo trì thấp. Nó chủ yếu được áp dụng để vận hành van 2 đường và 3 đường (như series GVF, GXF, GXF-D, GVF-S) trong các hệ thống sưởi ấm, thông gió, điều hòa không khí và lưu trữ nhiệt băng, giúp điều chỉnh lưu lượng một cách chính xác.
Ứng dụng của Đầu điện tuyến tính GEA-20P
-
- Hệ thống sưởi ấm: Sử dụng để điều khiển van trong các ứng dụng sưởi ấm, đảm bảo kiểm soát lưu lượng chất lỏng hoặc khí.
- Hệ thống thông gió: Áp dụng trong hệ thống thông gió để điều chỉnh dòng chảy không khí, hỗ trợ duy trì chất lượng không khí.
- Hệ thống điều hòa không khí: Được dùng để kiểm soát van trong hệ thống làm mát và điều hòa.
- Hệ thống lưu trữ nhiệt băng: Hỗ trợ vận hành trong các hệ thống lưu trữ năng lượng nhiệt dạng băng.
- Vận hành van 2 đường: Áp dụng cho các model van 10K, 16K, 20K thuộc series GVF, GXF, để kiểm soát dòng chảy thẳng.
- Vận hành van 3 đường: Áp dụng cho các model van 10K, 16K, 20K để trộn hoặc phân chia dòng chảy trong hệ thống.
Thông số kỹ thuật cơ bản
| Thông số | Giá trị (GEA-20P / GEA-20PS) |
| Hành trình (Stroke) | 20 mm |
| Lực đẩy danh định (Force) | 2000 N (2.0 kN) |
| Thời gian hoạt động | 50 giây (0.4 mm/s) / PS: 28 giây |
| Nguồn điện | 24VAC ±10% (chuẩn) hoặc 220VAC (tùy chọn) |
| Tần số | 60 Hz (chuẩn) hoặc 50 Hz |
| Công suất tiêu thụ | 16 VA (18.7 VA) |
| Tín hiệu đầu vào | 0~10VDC / 2~10VDC / 4~20mA (chuẩn) |
| Tín hiệu đầu ra | Tương ứng đầu vào (0~10VDC / 4~20mA / 2~10VDC) |
| Nhiệt độ hoạt động | -15 ~ 60°C |
| Độ bảo vệ | IP54 |
| Vị trí fail-safe | Đóng (shaft upward) |
| Trọng lượng (Net/Gross) | 3.2 / 3.7 kg |
| Motor hiệu suất | S4 – 30% |
Tham khảo Catalog chi tiết ở đây: Catalog Đầu điện tuyến tính GEA-20P
Nguyên lý hoạt động của Đầu điện tuyến tính GEA-20P
-
- Nhận tín hiệu điều khiển analog (chuẩn: 0~10VDC, 2~10VDC hoặc 4~20mA) từ bộ điều khiển.
- Bộ xử lý bên trong so sánh tín hiệu đầu vào với vị trí hiện tại của trục (qua cơ chế phản hồi nội bộ).
- Động cơ quay theo chiều thuận/nghịch (CW/CCW) để đẩy/trục van lên/xuống, điều chỉnh hành trình (stroke) tuyến tính chính xác từ 0 đến 100% (tương ứng mở/đóng van).
- Tốc độ di chuyển cố định khoảng 0.4 mm/s, thời gian hoạt động đầy hành trình ~50 giây (cho stroke 20 mm).
- Có chức năng auto setting (tự hiệu chỉnh hành trình) bằng nút bấm, cho phép điều chỉnh giới hạn mở tùy ý.
- Khi mất tín hiệu hoặc lỗi, van tự động đóng (fail close – shaft upward).
- Hỗ trợ xuất tín hiệu phản hồi tương ứng (0~10VDC, 4~20mA) để giám sát vị trí.
Ưu điểm nổi bật
-
- Tự động hiệu chỉnh hành trình (auto setting button), điều chỉnh stroke linh hoạt.
- Điều khiển tỷ lệ chính xác với tín hiệu analog (0-10V/4-20mA).
- Fail-safe: van tự đóng khi mất tín hiệu (fail close, shaft upward).
- Hiệu quả năng lượng, phù hợp HVAC, sưởi ấm, điều hòa, lưu trữ nhiệt băng.
