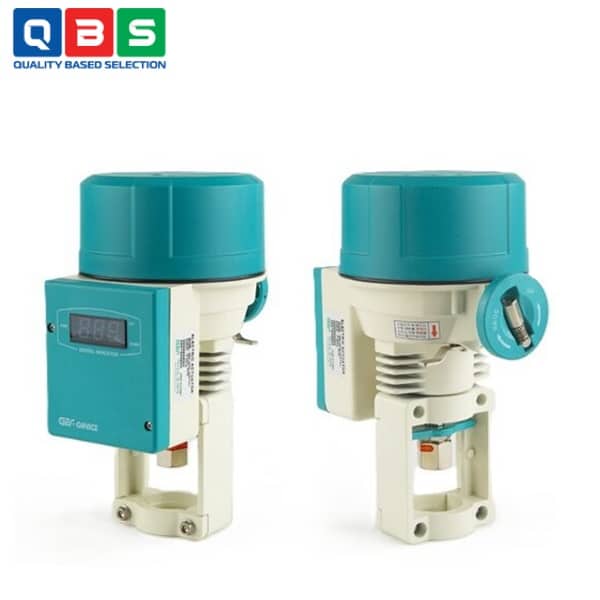

Đầu điện tuyến tính GEA-20PD
| Tên sản phẩm | Đầu điện tuyến tính |
| Model | GEA-20PD |
| Thương hiệu | GINICE |
| Xuất xứ | Hàn Quốc |
| Phân phối | Công Ty TNHH Kỹ Thuật QBS |
| Xem catalog sản phẩm | Catalog Đầu điện tuyến tính GEA-20PD |
Mô tả
Đầu điện tuyến tính GEA-20PD là bộ actuator điện tuyến tính tỷ lệ cao cấp với hiển thị số, tự động hóa cao, độ tin cậy tốt, dùng để điều khiển van cầu trong các hệ thống kiểm soát nhiệt độ và lưu lượng chính xác.
Ứng dụng của Đầu điện tuyến tính GEA-20PD
-
- Hệ thống sưởi ấm và làm mát: Điều khiển dòng chảy để duy trì nhiệt độ ổn định.
- Hệ thống HVAC: Tích hợp để kiểm soát van trong môi trường thông gió và điều hòa không khí.
- Hệ thống sưởi ấm quận: Áp dụng trong mạng lưới cung cấp nhiệt tập trung.
- Hệ thống lưu trữ nhiệt băng: Hỗ trợ kiểm soát van trong lưu trữ và phân phối năng lượng lạnh.
- Bộ điều khiển nhiệt độ: Kết nối để điều chỉnh chính xác vị trí mở van dựa trên tín hiệu.
- Hệ thống DDC: Tích hợp với hệ thống điều khiển kỹ thuật số tự động.
- Hệ thống PLC: Sử dụng trong tự động hóa công nghiệp để giám sát và phản hồi vị trí van.
Thông số kỹ thuật cơ bản
| Thông số | Giá trị (GEA-20PD) |
| Hành trình (Stroke) | 20 mm |
| Lực danh định (Nominal Force) | 2000 N (2.0 kN) |
| Thời gian hoạt động (Operating Time) | 50 giây (0.4 mm/s) |
| Nguồn điện (Power Supply) | 24 VAC ±10% (220 VAC tùy chọn) |
| Tần số (Frequency) | 60 Hz (50 Hz tùy chọn) |
| Tốc độ motor (Motor Speed) | 600 rpm |
| Dòng điện định mức (Rated Current) | ~0.6 A (24V) / ~0.085 A (220V) |
| Công suất tiêu thụ (Consumption Power) | ~16 VA (24V) / ~18.7 VA (220V) |
| Tín hiệu đầu vào (Input Signal) | 0~10 VDC, 2~10 VDC hoặc 4~20 mA |
| Tín hiệu đầu ra (Output Signal) | Tương ứng đầu vào (tùy chọn) |
| Hiển thị (Display) | Digital FND 0~100% |
| Nhiệt độ hoạt động (Ambient Temp.) | -15 ~ +60°C |
| Bảo vệ (Protection) | IP54 |
| Trọng lượng (Weight) | ~3.5 kg (Net) / ~3.6 kg (Gross) |
Tham khảo Catalog chi tiết ở đây: Catalog Đầu điện tuyến tính GEA-20PD
Nguyên lý hoạt động của Đầu điện tuyến tính GEA-20PD
-
- Nhận tín hiệu điều khiển analog (0~10 VDC, 2~10 VDC hoặc 4~20 mA) từ hệ thống điều khiển (DDC, PLC, bộ điều nhiệt…).
- Tín hiệu này được xử lý để điều khiển motor đồng bộ quay với tốc độ ổn định (600 rpm), không phụ thuộc nhỏ vào biến động điện áp.
- Mô-men xoắn quay của motor được giảm tốc qua hộp số (reducing-gear) và truyền qua cơ cấu truyền lực (power-transfer device) → chuyển đổi thành chuyển động tuyến tính (thẳng đứng).
- Chuyển động tuyến tính đẩy/rút trục van (stem) của van cầu (globe valve) với hành trình 20 mm, lực đẩy danh định 2000 N, tốc độ ~0.4 mm/s (hoặc nhanh hơn ở phiên bản PDS: 28 giây).
- Auto Setting tự động nhận diện và cài đặt vị trí 0~100% hành trình.
- Torque switch bảo vệ khi quá tải (ngắt motor nếu kẹt hoặc vượt lực).
- Màn hình digital FND hiển thị % mở van (0~100%) và có output phản hồi tương ứng (nếu chọn).
- Có chế độ NC/NO (thường đóng/mở) và vận hành thủ công (de-clutching).
Ưu điểm nổi bật
-
- Hiển thị kỹ thuật số rõ ràng: Màn hình FND hiển thị % mở van 0~100% trực tiếp trên thân.
- Tự động cài đặt: Tự nhận diện và điều chỉnh hành trình 0~100%.
- Bảo vệ quá tải tốt: Torque switch tích hợp bảo vệ van và actuator khi quá tải.
- Độ tin cậy cao, bảo trì thấp: Thiết kế robust, motor đồng bộ giữ tốc độ ổn định dù điện áp thay đổi nhẹ.
