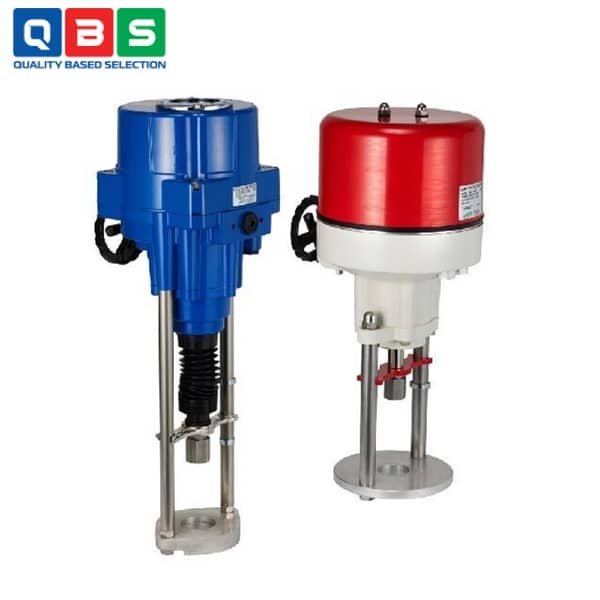

Đầu điện tuyến tính GEA-250A

Ứng dụng của Đầu điện tuyến tính GEA-250A

• • Hệ thống sưởi ấm (Heating): Áp dụng để điều khiển van trong hệ thống cung cấp nhiệt.
  • Hệ thống thông gió (Ventilation): Sử dụng để vận hành van kiểm soát luồng không khí.
  • Hệ thống HVAC: Tích hợp trong hệ thống sưởi ấm, thông gió và điều hòa không khí để đảm bảo hoạt động đáng tin cậy.
  • Hệ thống lưu trữ nhiệt băng (Ice-thermal storage): Áp dụng để quản lý van trong hệ thống lưu trữ năng lượng lạnh.
  • Vận hành van cầu 2 chiều (2-way Globe Valve): Loại Single Seat, áp suất 10K hoặc 20K.
  • Vận hành van cầu 3 chiều (3-way Globe Valve): Loại Mixing hoặc Diverting, áp suất 10K hoặc 20K.

Thông số kỹ thuật cơ bản

Nguyên lý hoạt động của Đầu điện tuyến tính GEA-250A

1. 1. Nguồn điện: Nhận điện áp 220VAC (chỉ hỗ trợ 220V), tần số 50/60Hz.
   2. Motor điện: Khi cấp tín hiệu điều khiển (CW: Clockwise – mở van / CCW: Counter Clockwise – đóng van), motor quay.
   3. Hệ thống truyền động: Motor quay → qua bộ giảm tốc (gearbox) → quay trục vít me (lead screw) → làm đai ốc (nut) di chuyển tuyến tính lên/xuống.
   4. Thanh truyền (stem): Đai ốc kết nối với thanh truyền → đẩy/kéo thân van lên (mở) hoặc xuống (đóng) với hành trình 80mm và lực đẩy 25.000N (25kN).
   5. Giới hạn hành trình: Dừng tự động nhờ limit switch (công tắc hành trình) ở vị trí mở hoàn toàn (OPEN/UP) và đóng hoàn toàn (CLOSE/DOWN).
   6. Chế độ ON-OFF: Chỉ hai trạng thái (mở hoàn toàn hoặc đóng hoàn toàn), không điều chỉnh trung gian (không modulating).
   7. Thời gian hoạt động: Khoảng 210 giây (tốc độ 0.38mm/s) cho phiên bản chuẩn, hoặc 110 giây cho phiên bản AS (high speed).

Ưu điểm nổi bật

• • Vỏ kín hoàn toàn: Bảo vệ IP54, chống nước/bụi hiệu quả, phù hợp môi trường công nghiệp.
  • Hoạt động đáng tin cậy: Sử dụng motor đồng bộ, gearbox bền, ít hỏng hóc.
  • Bảo dưỡng thấp: Cấu trúc bền, không cần bảo dưỡng thường xuyên.
  • Lực đẩy mạnh: 25.000N (25kN) – phù hợp van cầu lớn, áp suất cao (10K/20K).
