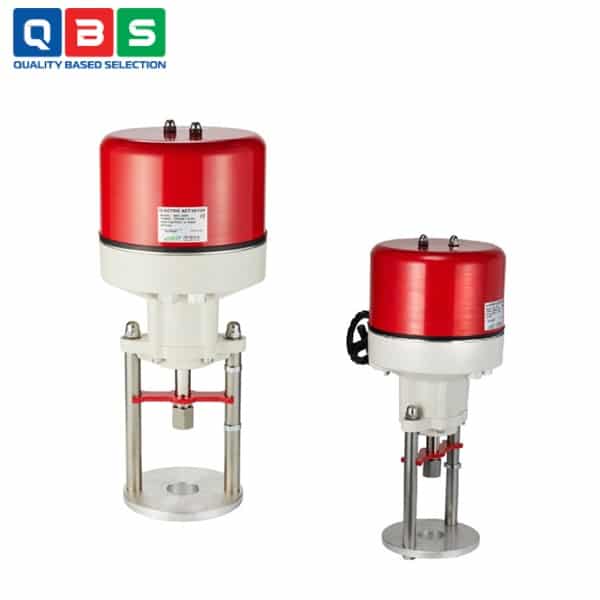

Đầu điện tuyến tính GEA-250P
| Tên sản phẩm | Đầu điện tuyến tính |
| Model | GEA-250P |
| Thương hiệu | GINICE |
| Xuất xứ | Hàn Quốc |
| Phân phối | Công Ty TNHH Kỹ Thuật QBS |
| Xem catalog sản phẩm | Catalog Đầu điện tuyến tính GEA-250P |
Mô tả
Đầu điện tuyến tính GEA-250P là bộ truyền động van tỷ lệ (proportional valve actuator) được thiết kế để điều khiển van cầu (globe valve) trong các hệ thống kiểm soát dòng chảy, với khả năng điều chỉnh vị trí mở chính xác dựa trên tín hiệu điều khiển. Nó được áp dụng chủ yếu trong các hệ thống sưởi ấm, làm mát và tự động hóa công nghiệp, giúp giảm thiểu bảo trì và đảm bảo hoạt động đáng tin cậy.
Ứng dụng của Đầu điện tuyến tính GEA-250P
-
- Hệ thống HVAC: Điều khiển lưu lượng nước nóng/lạnh hoặc glycol trong các vòng tuần hoàn sưởi ấm/làm mát.
- Hệ thống sưởi ấm quận: Kiểm soát dòng nước nóng từ nhà máy nhiệt điện trung tâm đến các tòa nhà/cụm dân cư.
- Hệ thống lưu trữ nhiệt băng: Quản lý dòng nước lạnh từ bồn chứa băng tan chảy đến các tải làm mát.
- Hệ thống sưởi ấm và làm mát công nghiệp/tòa nhà: Điều khiển chính xác lưu lượng nước hoặc hơi nước trong các quá trình sưởi ấm/làm mát lớn.
- Bộ điều khiển nhiệt độ: Kết nối với các bộ điều khiển nhiệt độ độc lập để tự động điều chỉnh van dựa trên setpoint nhiệt độ.
Thông số kỹ thuật cơ bản
| Thông số | Giá trị |
| Model | GEA-250P / GEA-250PS |
| Hành trình định mức (Stroke) | 80 mm |
| Lực đẩy (Thrust) | 25.000 N (25 kN) |
| Thời gian hoạt động | 210 giây (0.38 mm/s) |
| Nguồn điện | 220 VAC ±10%, 50/60 Hz |
| Công suất tiêu thụ | 220 VA |
| Tín hiệu đầu vào (Input) | 0-10 VDC / 2-10 VDC / 4-20 mA (chuẩn) |
| Tín hiệu đầu ra (Output) | Tương tự input (tùy chọn theo đơn hàng) |
| Độ bảo vệ | IP54 |
| Nhiệt độ hoạt động | -15 ~ 60°C |
| Độ ẩm | 5 ~ 95% RH |
| Trọng lượng | 21.3 kg |
| Kết nối cáp | PF ½” × 2 |
| Lớp cách điện | E (IEC) |
| Chế độ động cơ | S4 – 30% (EN60034-1) |
Tham khảo Catalog chi tiết ở đây: Catalog Đầu điện tuyến tính GEA-250P
Nguyên lý hoạt động của Đầu điện tuyến tính GEA-250P
-
- Nguồn động lực: Động cơ đồng bộ (synchronous motor) quay nhờ nguồn điện AC 220V.
- Chuyển động: Motor quay → hệ thống bánh răng giảm tốc (gear reduction) và cơ cấu truyền động (power-transfer device, thường là vít me – lead screw hoặc tương tự) chuyển đổi chuyển động quay thành chuyển động tuyến tính (thẳng lên/xuống).
- Điều khiển tỷ lệ: Nhận tín hiệu analog đầu vào (0-10VDC, 2-10VDC hoặc 4-20mA) từ bộ điều khiển (DDC, PLC, temp controller…). Tín hiệu này tỷ lệ với vị trí mong muốn (0-100% mở van) → mạch điện tử điều chỉnh motor quay CW hoặc CCW để di chuyển trục đẩy (stem) đến vị trí chính xác.
- Phản hồi (feedback): Có output tín hiệu tương tự (0-10VDC/4-20mA) để báo vị trí thực tế van về hệ thống giám sát.
- Tính năng hỗ trợ:
- Auto-setting: Nhấn nút để tự động học hành trình (stroke) 0-100%, nhận diện đầy đủ 0-100% vị trí.
- Torque switch: Bảo vệ quá tải, tự dừng nếu lực vượt quá (ngăn hỏng van/actuator).
- NC/NO: Chọn bằng DIP switch (thường NC: van đóng khi mất tín hiệu).
- Manual override: Tay quay/hand lever + de-clutching để vận hành thủ công.đóng.
Ưu điểm nổi bật
-
- Lực đẩy mạnh mẽ: 25kN (25.000N) – phù hợp van cầu lớn, hệ thống công suất cao.
- Điều khiển tỷ lệ chính xác: Tín hiệu analog, phản hồi output tương tự để giám sát vị trí thực tế.
- Auto-setting dễ dàng: Tự động nhận diện hành trình 0-100% bằng nút nhấn, điều chỉnh linh hoạt vị trí mở.
- Bảo trì thấp: Thiết kế bền bỉ, động cơ đồng bộ đáng tin cậy, ít hỏng hóc, hoạt động ổn định lâu dài.
