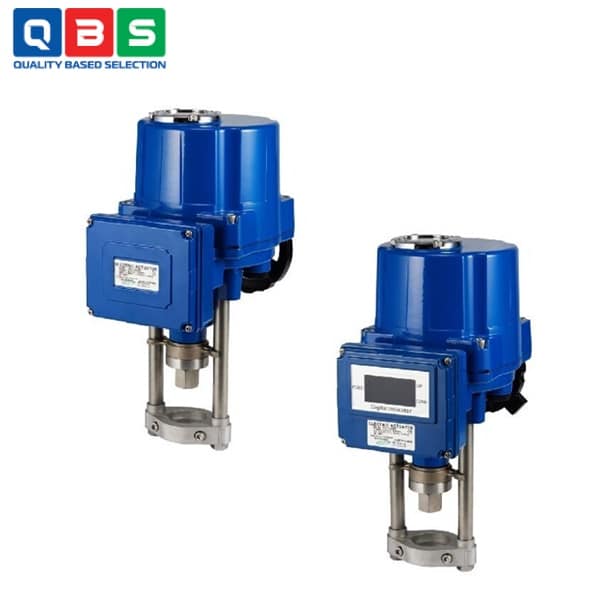

Đầu điện tuyến tính GEA-35AW, PDW
| Tên sản phẩm | Đầu điện tuyến tính |
| Model | GEA-35AW, PDW |
| Thương hiệu | GINICE |
| Xuất xứ | Hàn Quốc |
| Phân phối | Công Ty TNHH Kỹ Thuật QBS |
| Xem catalog sản phẩm | Catalog Đầu điện tuyến tính GEA-35AW, PDW |
Mô tả
Đầu điện tuyến tính GEA-35AW, PDW là bộ truyền động tuyến tính điện (Electric Linear Actuator) chịu thời tiết (weatherproof, IP67), lực đẩy 3.5 kN, hành trình 40 mm, dùng để điều khiển van cầu (globe valve) 2-way hoặc 3-way trong các hệ thống công nghiệp, HVAC và lưu trữ nhiệt.
Ứng dụng của Đầu điện tuyến tính GEA-35AW, PDW
-
- Hệ thống HVAC: Điều khiển van cầu để điều tiết lưu lượng nước nóng/lạnh, không khí.
- Hệ thống sưởi ấm và làm mát: Dùng trong hệ thống nước nóng trung tâm, boiler, chiller plant.
- Hệ thống lưu trữ nhiệt bằng băng: Van được actuator này điều khiển để chuyển đổi chế độ sạc/xả nhiệt.
- Ngành công nghiệp chung: Điều khiển dòng chảy chất lỏng, khí trong đường ống, đặc biệt nơi cần chống chịu môi trường ẩm ướt.
Thông số kỹ thuật cơ bản
| Thông số | Giá trị / Mô tả |
| Model | GEA-35AW, PDW |
| Loại | Proportional (tỷ lệ), Weatherproof (IP67) |
| Nominal stroke (Hành trình) | 40 mm |
| Rated force (Lực đẩy) | 3500 N (3.5 kN) |
| Operating time (Thời gian hành trình) | 1000 mm/sec (khoảng 10 sec full stroke) |
| Power supply (Nguồn điện) | 24V AC hoặc 220V AC ±10% |
| Frequency | 50/60 Hz |
| Power consumption (Công suất) | 24V AC: ~12 VA; 220V AC: ~16.5 VA |
| Input signal (Tín hiệu vào) | 0-10VDC, 2-10VDC, 4-20mA (tùy chọn) |
| Output signal (Tùy chọn) | 4-20mA (PTM), Potentiometer 1kΩ/135Ω, v.v. |
| Ambient temperature (Nhiệt độ môi trường) | -15°C đến +60°C |
| Insulation class | E (IEC) |
| Protection | IP67 (chống nước, bụi hoàn hảo) |
| Net weight | Khoảng 5.9 kg |
| Hiển thị | Digital FND/LED (% mở van) |
Tham khảo Catalog chi tiết ở đây: Catalog Đầu điện tuyến tính GEA-35AW, PDW
Nguyên lý hoạt động của Đầu điện tuyến tính GEA-35AW, PDW
-
- Động cơ đồng bộ AC (thường 24V hoặc 220V AC) nhận nguồn điện và quay theo chiều thuận/nghịch.
- Hệ thống bánh răng giảm tốc (gearbox) truyền mô-men xoắn từ động cơ, tăng lực đẩy/lực kéo.
- Cơ cấu truyền động tuyến tính (thường là lead screw/vít me kết hợp nut) chuyển đổi chuyển động quay → chuyển động thẳng (lên/xuống) của thanh đẩy (stem/coupling piece).
- Thanh đẩy nối trực tiếp với thân van, đẩy/kéo van mở/đóng tỷ lệ.
Ưu điểm nổi bật
-
- Chống chịu thời tiết hoàn hảo: IP67, vỏ kín tuyệt đối chống mưa, nước, ẩm, bụi.
- Hiển thị số kỹ thuật số: Màn hình LED/FND hiển thị trực tiếp % mở van (0-100).
- Tự động cài đặt hành trình: Nút Auto Set → điều chỉnh stroke phù hợp van nhanh chóng.
- Bền bỉ, ít bảo trì: Cấu trúc chắc chắn, chất lượng cao, thay motor dễ dàng.
