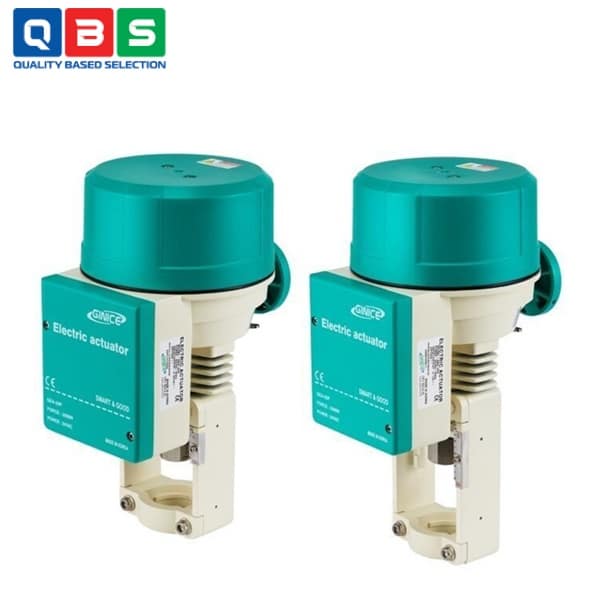

Đầu điện tuyến tính GEA-35P
| Tên sản phẩm | Đầu điện tuyến tính |
| Model | GEA-35P |
| Thương hiệu | GINICE |
| Xuất xứ | Hàn Quốc |
| Phân phối | Công Ty TNHH Kỹ Thuật QBS |
| Xem catalog sản phẩm | Catalog Đầu điện tuyến tính GEA-35P |
Mô tả
Đầu điện tuyến tính GEA-35P là bộ truyền động van tỷ lệ, được sử dụng cụ thể để điều khiển van 2 ngả (single seat) và van 3 ngả (mixing/diverting) thuộc series GVF, GXF, GXF-D, GVF-S. Ứng dụng chính trong hệ thống sưởi ấm, làm mát, thông gió (HVAC) và lưu trữ nhiệt lạnh (Ice thermal storage), đảm bảo vận hành ổn định với lực đẩy 3500N và hành trình 40mm.
Ứng dụng của Đầu điện tuyến tính GEA-35P
-
- Điều khiển van globe 2 ngả: Sử dụng để kiểm soát dòng chảy tuyến tính của nước nóng hoặc lạnh trong hệ thống sưởi ấm tòa nhà.
- Điều khiển van globe 3 ngả mixing: Áp dụng trong hệ thống điều hòa không khí trung tâm để trộn nước nóng và lạnh.
- Điều khiển van globe 3 ngả diverting: Dùng để phân chia dòng chảy trong hệ thống làm mát công nghiệp.
- Hệ thống sưởi ấm: Kết hợp với van GVF hoặc GXF series để điều khiển lưu lượng nước nóng từ lò hơi.
- Hệ thống làm mát: Sử dụng để kiểm soát van trong chiller hoặc cooling tower, giúp tối ưu hóa năng lượng.
- Hệ thống HVAC: Tích hợp trong AHU hoặc FCU để điều chỉnh lưu lượng không khí và nước.
Thông số kỹ thuật cơ bản
| Thông số | Giá trị |
| Hành trình (Stroke) | 40 mm |
| Lực đẩy danh định (Nominal Force) | 3500 N (3.5 kN) |
| Thời gian vận hành (Operating Time) | 100 giây (0.4 mm/s) |
| Nguồn điện (Power Supply) | 24 VAC ±10% (chuẩn) hoặc 220 VAC ±10% (tùy chọn) |
| Tần số (Frequency) | 60 Hz (chuẩn) hoặc 50 Hz (tùy chọn) |
| Công suất tiêu thụ (Power Consumption) | 16 VA (24 VAC) / 18.7 VA (220 VAC) |
| Tín hiệu đầu vào (Input Signal) | 0~10 VDC / 2~10 VDC / 4~20 mA (chuẩn) |
| Tín hiệu đầu ra (Output Signal) | Giống input (tùy chọn khi đặt hàng) |
| Vị trí fail-safe | Đóng van (shaft upward – CLOSE) |
| Nhiệt độ hoạt động (Ambient Temp.) | -15 ~ 60°C |
| Độ ẩm (Humidity) | 5 ~ 95% RH |
| Bảo vệ (Protection) | IP54 |
| Trọng lượng (Net Weight) | 3.3 kg |
Tham khảo Catalog chi tiết ở đây: Catalog Đầu điện tuyến tính GEA-35P
Nguyên lý hoạt động của Đầu điện tuyến tính GEA-35P
-
- Nhận tín hiệu điều khiển: Nhận tín hiệu analog tỷ lệ (0~10VDC, 2~10VDC hoặc 4~20mA) từ bộ điều khiển (BMS/HVAC).
- Xử lý tín hiệu: Bộ mạch điện tử so sánh tín hiệu đầu vào với vị trí hiện tại của trục van (qua cơ chế Auto Setting tự động hiệu chỉnh hành trình).
- Truyền động bằng motor đồng bộ: Motor đồng bộ (synchronous motor) quay theo chiều CW/CCW, truyền chuyển động quay thành chuyển động tuyến tính qua cơ cấu bánh răng/trục vít (lead screw), đẩy/kéo trục van với tốc độ 0.4mm/s.
- Điều chỉnh vị trí van: Trục van di chuyển tuyến tính (hành trình 40mm), mở/đóng van globe (2-ngả hoặc 3-ngả) để kiểm soát lưu lượng chính xác tỷ lệ với tín hiệu đầu vào.
- Vị trí fail-safe: Khi mất tín hiệu hoặc nguồn, van tự động đóng (shaft upward – CLOSE).
- Hỗ trợ thủ công: Có hệ thống de-clutching để vận hành tay bằng tay quay, và Auto Setting để tự động nhận diện hành trình van.
Ưu điểm nổi bật
-
- Cấu trúc chắc chắn, bền bỉ: Robust structure, reinforced sealing, chịu lực đẩy cao 3500N (3.5kN).
- Vận hành đáng tin cậy: Reliable operation, ít bảo dưỡng, motor đồng bộ CW/CCW dễ thay thế.
- Lắp đặt dễ dàng: Easy to mount onto valve without special tools, de-clutching system cho vận hành thủ công tiện lợi.
- Điều khiển chính xác tỷ lệ: Tín hiệu analog, Auto Setting tự động hiệu chỉnh hành trình, discretionary stroke adjustment.
