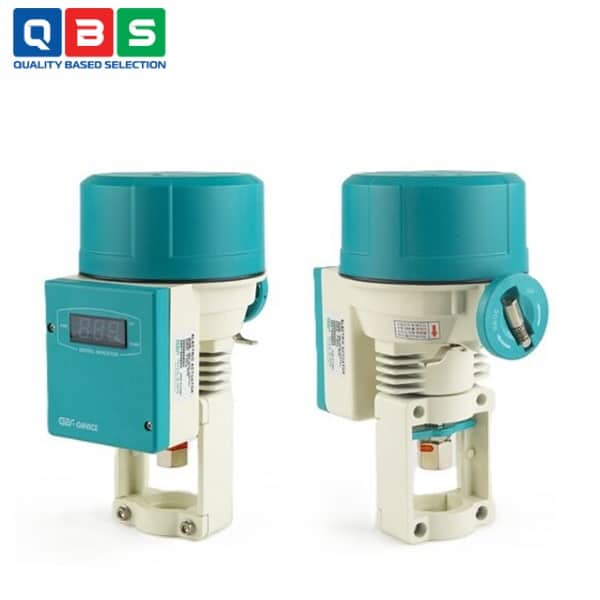

Đầu điện tuyến tính GEA-35PD

Ứng dụng của Đầu điện tuyến tính GEA-35PD

• • Hệ thống HVAC: Điều khiển lưu lượng nước nóng / nước lạnh trong các tòa nhà cao tầng, trung tâm thương mại, bệnh viện, khách sạn.
  • Hệ thống sưởi ấm khu vực: Điều khiển van phân phối nước nóng hoặc hơi nước từ nhà máy nhiệt điện trung tâm đến các khu dân cư/công nghiệp.
  • Hệ thống tích trữ nhiệt bằng băng: Điều khiển chính xác dòng chảy nước lạnh từ bồn chứa băng để làm mát ban ngày, tiết kiệm điện giờ cao điểm.
  • Hệ thống làm mát công nghiệp: Điều khiển van trong hệ thống làm mát máy móc, làm mát quá trình sản xuất.
  • Hệ thống tự động hóa DDC/PLC/BMS: Tích hợp dễ dàng với tín hiệu điều khiển analog và phản hồi tín hiệu tương tự để giám sát từ xa.

Thông số kỹ thuật cơ bản

Nguyên lý hoạt động của Đầu điện tuyến tính GEA-35PD

1. 1. Nhận tín hiệu điều khiển analog (0–10VDC, 2–10VDC hoặc 4–20mA) từ bộ điều khiển (DDC/PLC/BMS).
   2. Bộ xử lý bên trong so sánh tín hiệu đầu vào với vị trí hiện tại (phản hồi nội bộ).
   3. Động cơ quay theo chiều CW hoặc CCW để di chuyển trục đến vị trí mong muốn (tỷ lệ tuyến tính với tín hiệu).
   4. Auto Setting tự động nhận diện 0–100% hành trình khi lắp đặt lần đầu (nhấn nút Auto).
   5. Torque switch bảo vệ: tự ngắt khi quá tải (quá lực).
   6. Màn hình LED digital hiển thị % mở van (0–100%) thời gian thực.
   7. Có phản hồi output (cùng loại với input: 0–10V/4–20mA) gửi về trung tâm giám sát.
   8. Khi mất tín hiệu hoặc nguồn → van dừng hoặc về vị trí mặc định (tùy cấu hình NC/NO).

Ưu điểm nổi bật

• • Lực đẩy mạnh: 3500N (3.5 kN) – chịu áp suất đóng/mở cao, phù hợp van globe lớn.
  • Hành trình dài: 40 mm – điều khiển van có lift lớn (DN50+).
  • Màn hình digital LED: Hiển thị % mở van 0–100% rõ ràng ngay tại chỗ.
  • Auto Setting: Tự động nhận diện và calibrate 0–100% hành trình khi lắp đặt.
