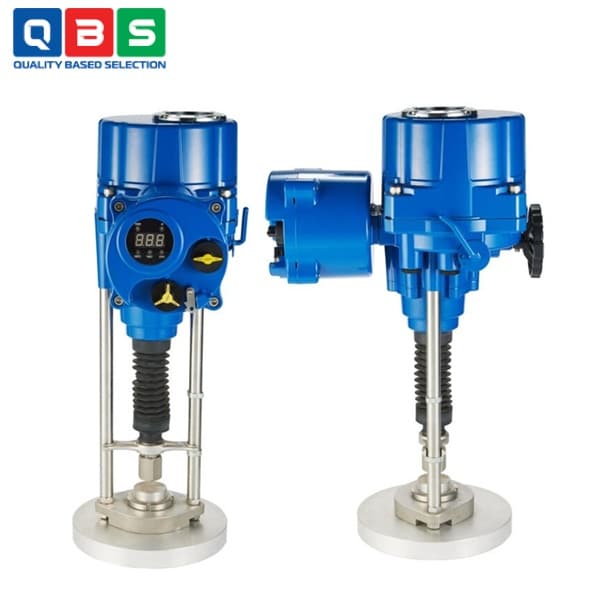

Đầu điện tuyến tính GEA-55AL
| Tên sản phẩm | Đầu điện tuyến tính |
| Model | GEA-55AL |
| Thương hiệu | GINICE |
| Xuất xứ | Hàn Quốc |
| Phân phối | Công Ty TNHH Kỹ Thuật QBS |
| Xem catalog sản phẩm | Catalog Đầu điện tuyến tính GEA-55AL |
Mô tả
Đầu điện tuyến tính GEA-55AL là bộ truyền động tuyến tính điện On-Off (mở/đóng), lực đẩy 5500N (5.5kN), hành trình danh nghĩa 70mm, dùng để điều khiển van cầu (globe valve) 2 chiều hoặc 3 chiều trong các hệ thống yêu cầu lực mạnh, độ tin cậy cao và bảo trì thấp.
Ứng dụng của Đầu điện tuyến tính GEA-55AL
-
- Hệ thống sưởi ấm, làm mát và điều hòa không khí: Điều khiển lưu lượng nước nóng/lạnh trong đường ống.
- Hệ thống lưu trữ nhiệt bằng băng: Điều khiển van để nạp/xả nhiệt từ bồn chứa băng.
- Hệ thống làm lạnh trung tâm: Kiểm soát dòng nước lạnh trong đường ống chính, bypass, hoặc mixing/diverting.
- Hệ thống nước nóng trung tâm hoặc sưởi ấm: Điều khiển van trộn hoặc phân hướng nước nóng từ boiler hoặc hệ thống sưởi sàn.
- Các ngành công nghiệp chung: Áp dụng cho van cầu áp suất 10K/20K trong nhà máy sản xuất, nhà máy thực phẩm, dược phẩm.
Thông số kỹ thuật cơ bản
| Thông số | Giá trị / Chi tiết |
| Model | GEA-55AL / GEA-55PL |
| Loại | On-Off (AL); Proportional tùy chọn (PL) |
| Hành trình danh nghĩa (Stroke) | 70 mm |
| Lực đẩy (Force) | 5500 N (5.5 kN) |
| Tốc độ định vị (Positioning speed) | 1.2 mm/s (1 pha); 1.3 mm/s (3 pha) |
| Thời gian hoạt động đầy hành trình | Khoảng 54–58 giây (tùy nguồn điện) |
| Nguồn điện (Power Supply) | 1 pha: 110/220 VAC, 24 VDC |
| 3 pha: 220/380/440 VAC | |
| Công suất tiêu thụ (Power consumption) | 1 pha: 88–84 VA (50/60 Hz) |
| 3 pha: 72–58 VA (380V), 87–74 VA (440V) | |
| Dòng định mức (Rated current) | 1 pha 110V: ~0.23 A |
| 220V: ~0.22–0.31 A | |
| 3 pha 380V: ~0.14–0.18 A | |
| Tín hiệu đầu vào (Input signal) | On-Off: Contact (dry contact); Proportional (PL): 4-20mA / 0-10VDC / 2-10VDC |
| Bảo vệ môi trường | IP67 (chống nước/bụi) |
| Nhiệt độ hoạt động | -15°C đến +70°C |
| Độ ẩm | 5–95% RH (không ngưng tụ) |
| Trọng lượng | 1 pha: ~18 kg; 3 pha: ~19.5 kg |
Tham khảo Catalog chi tiết ở đây: Catalog Đầu điện tuyến tính GEA-55AL
Nguyên lý hoạt động của Đầu điện tuyến tính GEA-55AL
-
- Nhận tín hiệu điều khiển: Từ nguồn điện (1 pha 110/220VAC hoặc 3 pha) và tín hiệu On/Off từ DDC/PLC/remote switch (mở/đóng).
- Động cơ quay: Khi có lệnh mở hoặc đóng, động cơ quay theo chiều tương ứng.
- Hệ thống truyền động: Chuyển động quay qua bộ giảm tốc (gearbox) → quay trục vít me → làm đai ốc (nut) di chuyển dọc trục.
- Thanh truyền (shaft/stem): Kết nối với đai ốc, di chuyển lên/xuống → đẩy/kéo thân van cầu (globe valve) để mở hoặc đóng van.
- Hành trình: Danh nghĩa 70mm, lực đẩy 5500N (5.5kN).
- Dừng và giới hạn: Đạt vị trí cuối (full open/close) nhờ công tắc giới hạn (limit switches) tự động ngắt động cơ, tránh quá hành trình.
- Chỉ thị: Màn hình số LED hiển thị trạng thái mở/đóng, đèn LED báo hoạt động.
- Chế độ thủ công: Có cơ cấu declutch (tách ly hợp) + tay quay thủ công để vận hành khi mất điện.
- Bảo vệ: Motor có thermal protector chống quá tải, vỏ IP67 chống nước/bụi.
Ưu điểm nổi bật
-
- Vỏ kín hoàn toàn: Bảo vệ IP54, chống nước/bụi hiệu quả, phù hợp môi trường công nghiệp.
- Hoạt động đáng tin cậy: Sử dụng motor đồng bộ, gearbox bền, ít hỏng hóc.
- Bảo dưỡng thấp: Cấu trúc bền, không cần bảo dưỡng thường xuyên.
- Lực đẩy mạnh: 25.000N (25kN) – phù hợp van cầu lớn, áp suất cao (10K/20K).
