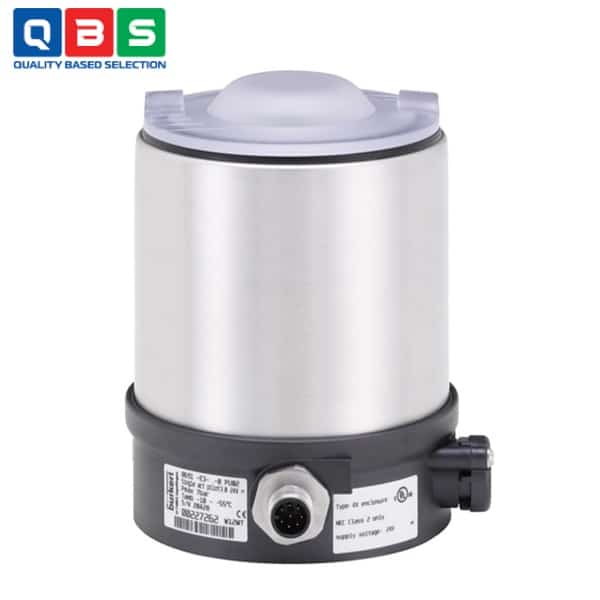

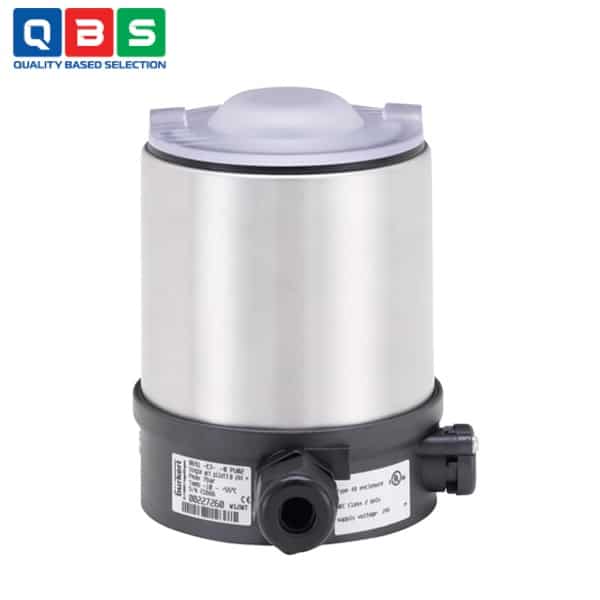

Đầu điều khiển cho van xử lý ELEMENT Type 8691
| Tên sản phẩm | Đầu điều khiển cho van xử lý ELEMENT |
| Model | 8691 |
| Thương hiệu | Burkert |
| Xuất xứ | Đức |
| Phân phối | Công Ty TNHH Kỹ Thuật QBS |
| Xem catalog sản phẩm | Catalog Đầu điều khiển cho van xử lý ELEMENT Type 8691 |
Mô tả
Đầu điều khiển cho van xử lý ELEMENT Type 8691 được thiết kế để tự động hóa phi tập trung các van xử lý khí nén ELEMENT Loại 21xx. Vị trí van được ghi nhận thông qua một phần tử cảm biến tương tự không tiếp xúc, tự động phát hiện và lưu vị trí cuối của van bằng chức năng Teach trong quá trình khởi động. Van điều khiển tích hợp điều khiển các bộ truyền động tác động đơn hoặc kép. Có thể lựa chọn giao diện truyền thông tùy chọn, AS-Interface, IO-Link hoặc büS (dựa trên CANopen). Thiết kế của đầu điều khiển và bộ truyền động cho phép tích hợp ống dẫn khí điều khiển mà không cần đường ống bên ngoài. Bên cạnh phản hồi vị trí điện, trạng thái thiết bị được hiển thị trực tiếp trên chính đầu điều khiển thông qua các đèn LED màu mạnh mẽ, ngay cả trong điều kiện môi trường khó khăn.
Ứng dụng của Đầu điều khiển cho van xử lý ELEMENT Type 8691
-
- Ứng dụng trong ngành thực phẩm: Hỗ trợ xử lý vệ sinh, dễ làm sạch, sử dụng vật liệu kháng hóa chất để tránh ô nhiễm.
- Ứng dụng trong ngành đồ uống: Dùng cho các hệ thống xử lý chất lỏng, với khả năng chống rửa trôi và bảo vệ buồng actuator.
- Ứng dụng trong ngành dược phẩm: Phù hợp cho sản xuất dược phẩm yêu cầu tiêu chuẩn vệ sinh cao.
- Ứng dụng rửa trôi nhà máy: Thiết kế với áp suất dương bên trong đầu điều khiển để hỗ trợ rửa sạch, chống nước và bụi.
- Ngăn ngừa ô nhiễm buồng actuator: Kết hợp với actuator ELEMENT của Bürkert để thông gió buồng lò xo.
- Ứng dụng trong môi trường nguy hiểm: Có chứng nhận ATEX II 3G/D, IECEx, FM Explosion Protection và UL Listed.
Thông số kỹ thuật cơ bản
| Thông số | Giá trị / Mô tả |
| Vị trí cảm biến | Inductive (không tiếp xúc), analog, tự điều chỉnh (Teach function) |
| Phạm vi hành trình (linear) | 2.5 – 45 mm |
| Chức năng pilot valve | Single-acting (3/2-way) hoặc Double-acting (5/2-way) |
| Dung lượng khí | 250 l/min (aeration & ventilation) |
| Áp suất cung cấp | 3 – 7 bar (0.5–1 bar trên áp suất actuator tối thiểu) |
| Chất khí điều khiển | Không khí trung tính, theo ISO 8573-1 (Class 7 bụi, Class 5 mật độ, Class 3 sương) |
| Điện áp hoạt động (không fieldbus) | 24 V DC ±25 %, tiêu thụ 2–5 W |
| Kết nối điện | M12 (5/8-pin) hoặc cable gland M16 × 1.5 |
| Giao tiếp | AS-Interface, IO-Link, büS (CANopen-based) |
| Hiển thị trạng thái | LED màu mạnh mẽ (tùy chỉnh) |
| Vật liệu | Thân: PPS + inox; Seal: EPDM; Nắp: PC |
| Nhiệt độ môi trường | -10…+55 °C (có pilot), -20…+60 °C (không pilot) |
| Bảo vệ | IP65/IP67 (EN 60529), NEMA 4X |
| Chứng nhận chống nổ | ATEX II 3G/D (Ex ec IIC T4 Gc / Ex tc IIIC T135 °C Dc), IECEx, FM, cULus, CCC |
| Kết hợp van | ELEMENT Type 21xx (actuator Ø 70/90/130/225 mm) |
Tham khảo Catalog chi tiết ở đây: Catalog Đầu điều khiển cho van xử lý ELEMENT Type 8691
Nguyên lý hoạt động của Đầu điều khiển cho van xử lý ELEMENT Type 8691
-
- Phát hiện vị trí van: Sử dụng cảm biến cảm ứng (inductive) không tiếp xúc (contact-free analogue sensor) để đo liên tục vị trí trục van (stroke 2.5–45 mm). Trong lần khởi động đầu tiên, chức năng Teach tự động (hoặc thủ công) ghi nhớ 2 vị trí cuối (mở hoàn toàn / đóng hoàn toàn).
- Điều khiển van khí nén:
- Van điện từ (pilot valve) tích hợp bên trong điều khiển đơn tác động (3/2-way) hoặc kép tác động (5/2-way).
- Khí nén được dẫn trực tiếp qua kênh tích hợp (integrated pilot air duct) từ đầu điều khiển vào actuator → không cần ống dẫn ngoài.
- Hiển thị trạng thái: LED màu mạnh mẽ (có thể tùy chỉnh) hiển thị trực quan trạng thái van và thiết bị (mở/đóng/lỗi/v.v.), hoạt động tốt ngay cả trong môi trường ánh sáng kém hoặc rửa trôi.
- Giao tiếp & giám sát: Hỗ trợ AS-Interface, IO-Link hoặc büS (CANopen) để truyền tín hiệu vị trí, trạng thái và lệnh điều khiển về hệ thống trung tâm.
- Bảo vệ vệ sinh & môi trường: Áp suất dương bên trong vỏ + vật liệu chống hóa chất + thông gió buồng lò xo actuator → ngăn ngừa ngưng tụ, bụi bẩn và ô nhiễm trong ngành thực phẩm, đồ uống, dược phẩm.
Ưu điểm nổi bật
-
- Cảm biến vị trí không tiếp xúc: Chính xác, bền, không mòn.
- Chức năng Teach tự động: Cài đặt vị trí van nhanh, không cần điều chỉnh thủ công.
- Kênh dẫn khí tích hợp: Không cần ống dẫn ngoài, lắp đặt gọn gàng, sạch sẽ.
- Hiển thị trạng thái bằng LED màu mạnh mẽ: Dễ quan sát ngay cả trong môi trường khó.
