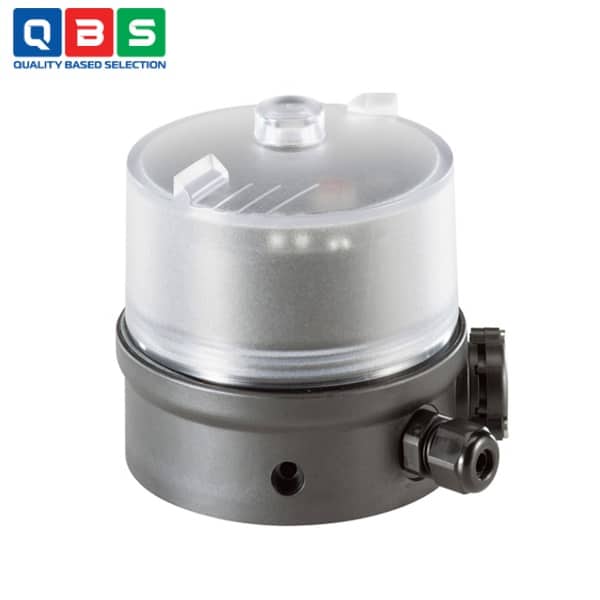

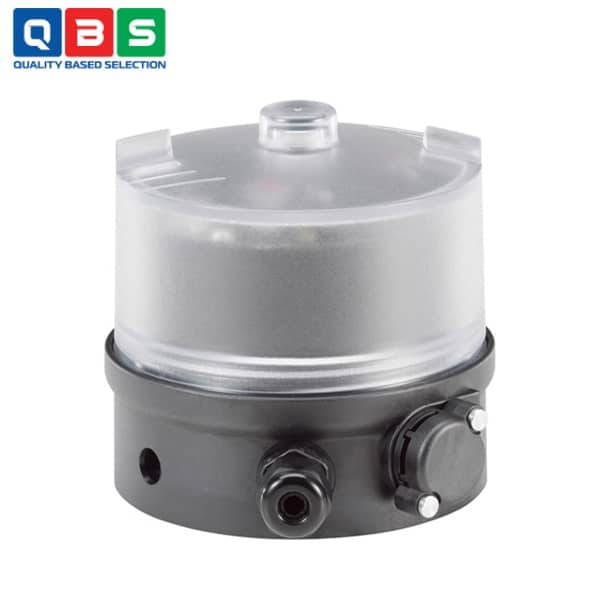

Đầu điều khiển/phản hồi Type 8685
| Tên sản phẩm | Đầu điều khiển/phản hồi |
| Model | 8685 |
| Thương hiệu | Burkert |
| Xuất xứ | Đức |
| Phân phối | Công Ty TNHH Kỹ Thuật QBS |
| Xem catalog sản phẩm | Catalog Đầu điều khiển-phản hồi Type 8685 |
Mô tả
Đầu điều khiển/phản hồi Type 8685 và đầu điều khiển loại 8686 được tối ưu hóa để lắp đặt tích hợp trên các bộ truyền động khí nén loại 2036 Robolux. Việc điều chỉnh kích thước cho từng bộ truyền động được thực hiện thông qua các công tắc DIP. Là các thiết bị nhỏ gọn, chúng chứa đầy đủ chức năng tự động hóa của cả hai piston truyền động vận hành độc lập. Tùy thuộc vào cấu hình, phản hồi vị trí bằng điện và hình ảnh được thực hiện bằng các công tắc không tiếp xúc và đèn LED, các van điều khiển tích hợp điều khiển các piston truyền động và giao tiếp AS-interface cũng có sẵn. Bằng cách này, một khái niệm hoàn chỉnh về tự động hóa phi tập trung là khả thi. Thân máy nhỏ gọn đặc biệt nổi bật bởi thiết kế hợp vệ sinh, vật liệu có khả năng chống lại các chất tẩy rửa và khả năng bảo vệ IP đã được chứng minh.
Ứng dụng của Đầu điều khiển/phản hồi Type 8685
-
- Kiểm soát fermentor: Sử dụng trong quy trình lên men sinh học để điều khiển chính xác dòng chảy và vị trí van.
- Trộn và định lượng: Áp dụng trong việc trộn các chất lỏng dược phẩm hoặc thực phẩm.
- Sản xuất và phân phối nước: Hỗ trợ hệ thống sản xuất nước sạch, nước tinh khiết trong dược phẩm.
- Tạo và truyền hơi sạch: Sử dụng trong hệ thống hơi nước sạch để khử trùng.
- Tách, lọc và sắc ký: Đặc biệt trong xử lý hạ lưu của sắc ký, giúp chuyển đổi dòng chảy nhanh chóng.
- Thiết bị đông khô: Áp dụng trong quy trình đông khô dược phẩm, kiểm soát van để duy trì điều kiện chân không và vệ sinh.
- Hệ thống chân không: Hỗ trợ kiểm soát van trong môi trường chân không, phù hợp cho quy trình dược phẩm yêu cầu độ chính xác cao.
Thông số kỹ thuật cơ bản
| Thông số | Giá trị chính |
| Thiết kế | Nhỏ gọn, gắn tích hợp lên van Robolux Type 2036 |
| Phát hiện vị trí | Cảm biến Reed không tiếp xúc (contactless) |
| Hành trình piston | RV50: 6 mm, RV70: 9.5 mm, RV110: 13.5 mm (điều chỉnh DIP-switch) |
| Điện áp hoạt động | 24 V DC ±10% (pilot valve & limit switches) |
| Công suất tiêu thụ | 0.8 W mỗi van |
| Kết nối điện | M12 (8-pin) hoặc cable gland M16 × 1.5 |
| Giao tiếp fieldbus | AS-Interface (tùy chọn, profile S-0.A.E) |
| Khí nén | 3…7 bar, pilot port G 1/8, lọc khí tích hợp (~0.1 mm) |
| Chất liệu | Body: PPS + thép không gỉ; Seal: EPDM; Cover: PC |
| Nhiệt độ môi trường | 0…+55 °C |
| Bảo vệ | IP65/67 |
| Chứng nhận | ATEX II cat. 2G (tùy chọn), hygienic design |
Tham khảo Catalog chi tiết ở đây: Catalog Đầu điều khiển/phản hồi Type 8685
Nguyên lý hoạt động của Đầu điều khiển/phản hồi Type 8685
-
- Gắn trực tiếp lên actuator khí nén van Robolux 2036 (2 piston độc lập).

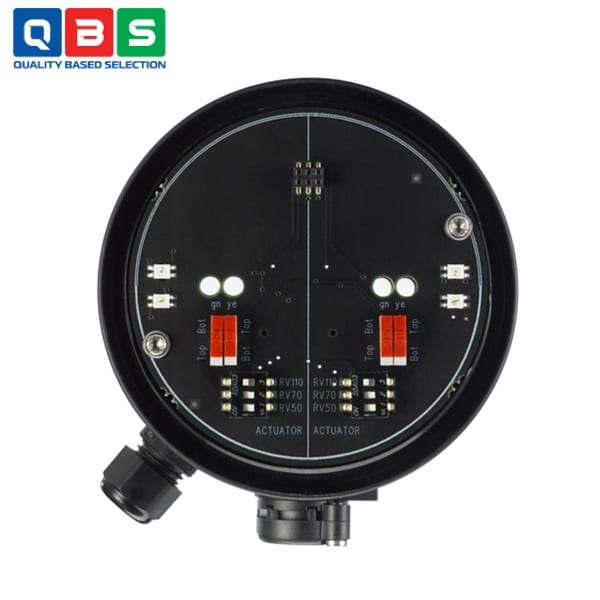

- DIP-switch điều chỉnh theo hành trình piston (6/9.5/13.5 mm).
- Cảm biến Reed không tiếp xúc phát hiện vị trí piston → gửi tín hiệu điện + LED màu hiển thị trạng thái mở/đóng.
- Hỗ trợ AS-Interface (tùy chọn) để điều khiển và giám sát từ xa trong hệ thống tự động hóa phân tán.
- Vỏ nhỏ gọn, vệ sinh, IP65/67, kháng hóa chất tẩy rửa.
Ưu điểm nổi bật
-
- Thiết kế cực nhỏ gọn: Tích hợp trực tiếp lên van Robolux, tiết kiệm không gian.
- Phản hồi vị trí không tiếp xúc: Bền bỉ, vệ sinh, chính xác cao.
- Hiển thị LED màu: Trạng thái mở/đóng dễ quan sát nhanh.
- Điều chỉnh linh hoạt bằng DIP-switch: Phù hợp nhiều kích cỡ actuator.
