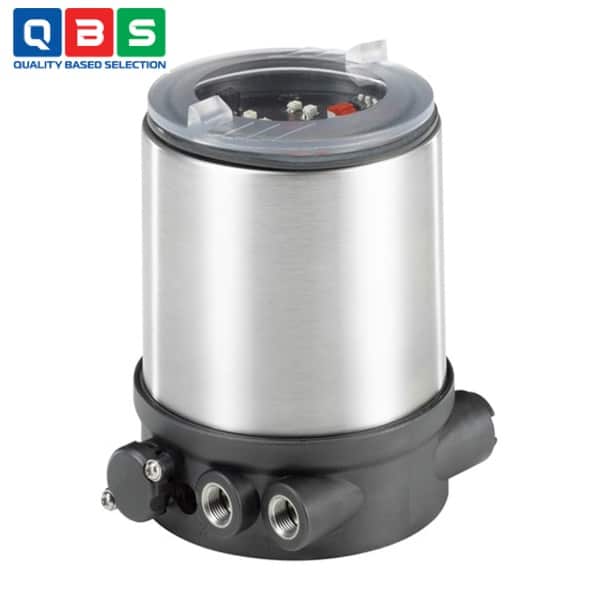

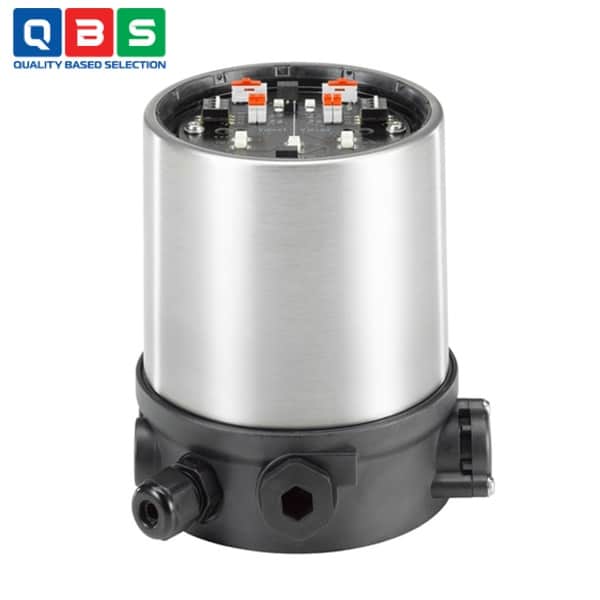

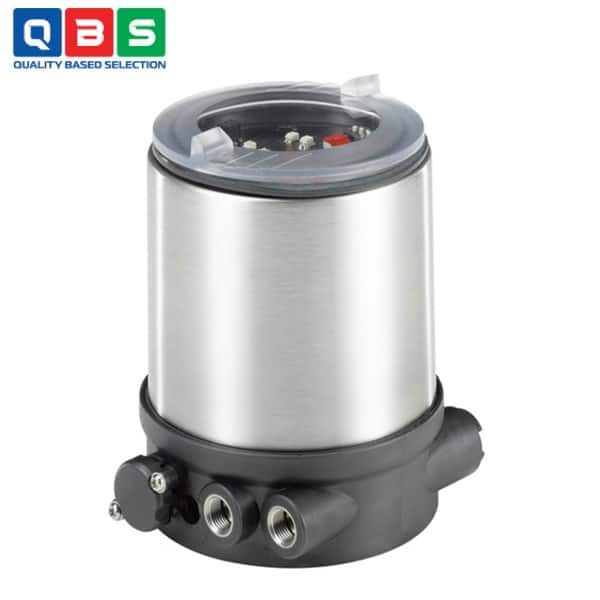

Đầu điều khiển/phản hồi Type 8686
| Tên sản phẩm | Đầu điều khiển/phản hồi |
| Model | 8686 |
| Thương hiệu | Burkert |
| Xuất xứ | Đức |
| Phân phối | Công Ty TNHH Kỹ Thuật QBS |
| Xem catalog sản phẩm | Catalog Đầu điều khiển-phản hồi Type 8685-8686 |
Mô tả
Đầu điều khiển/phản hồi Type 8686 và đầu điều khiển loại 8686 được tối ưu hóa để lắp đặt tích hợp trên các bộ truyền động khí nén loại 2036 Robolux. Việc điều chỉnh kích thước cho từng bộ truyền động được thực hiện thông qua các công tắc DIP. Là các thiết bị nhỏ gọn, chúng chứa đầy đủ chức năng tự động hóa của cả hai piston truyền động vận hành độc lập. Tùy thuộc vào cấu hình, phản hồi vị trí bằng điện và hình ảnh được thực hiện bằng các công tắc không tiếp xúc và đèn LED, các van điều khiển tích hợp điều khiển các piston truyền động và giao tiếp AS-interface cũng có sẵn. Bằng cách này, một khái niệm hoàn chỉnh về tự động hóa phi tập trung là khả thi. Thân máy nhỏ gọn đặc biệt nổi bật bởi thiết kế hợp vệ sinh, vật liệu có khả năng chống lại các chất tẩy rửa và khả năng bảo vệ IP đã được chứng minh.
Ứng dụng của Đầu điều khiển/phản hồi Type 8686
-
- Tự động hóa phân tán cho van khí nén: Kiểm soát piston actuator qua van thí điểm tích hợp.
- Xử lý môi chất vệ sinh cao: Sử dụng trong quy trình kiểm soát môi chất siêu sạch, vô trùng, aseptic, hơi nước và CIP.
- Ngành dược phẩm: Kiểm soát môi chất vô trùng, агрессив hoặc mài mòn trong sản xuất thuốc, đảm bảo tách biệt môi chất quan trọng.
- Ngành thực phẩm và đồ uống: Ứng dụng trong lấy mẫu, thoát nước hoặc phân phối chất lỏng aseptic.
- Kỹ thuật hóa học: Xử lý môi chất ăn mòn hoặc nhớt cao trong các nhà máy hóa chất, hỗ trợ giao tiếp AS-interface cho tự động hóa.
- Nhà máy đóng chai: Kiểm soát dòng chảy chất lỏng tinh khiết cao, giảm chi phí lắp đặt và tăng hiệu quả quy trình.
- Sắc ký lỏng: Tách biệt môi chất chính xác, hỗ trợ phân phối và loại bỏ sản phẩm sắc ký với không gian chết tối thiểu.
Thông số kỹ thuật cơ bản
| Hạng mục | Thông số chính |
| Nguồn cấp | 24 VDC ±10% hoặc AS-Interface |
| Công suất tiêu thụ | ≤ 2 W (24 VDC) |
| Van pilot | 2 × van đơn tác (DN 3.0) tích hợp |
| Áp suất khí nén | 3 … 7 bar |
| Môi chất điều khiển | Khí nén/khí trung tính (ISO 8573-1) |
| Cảm biến vị trí | Reed sensor không tiếp xúc |
| Phản hồi trạng thái | Tín hiệu điện + LED hiển thị |
| Giao tiếp | AS-Interface (tùy chọn) |
| Cài đặt | Công tắc DIP |
| Kết nối điện | M12 (8-pin) hoặc cáp gland |
| Cổng khí nén | Ren G ⅛ |
| Vật liệu thân | PPS + thép không gỉ |
| Gioăng làm kín | EPDM |
| Cấp bảo vệ | IP65 / IP67 |
| Nhiệt độ môi trường | 0 … +55 °C |
Tham khảo Catalog chi tiết ở đây: Catalog Đầu điều khiển/phản hồi Type 8686
Nguyên lý hoạt động của Đầu điều khiển/phản hồi Type 8686
-
- Nhận tín hiệu điều khiển (24 VDC hoặc AS-Interface) từ PLC/hệ thống điều khiển.
- Van pilot tích hợp trong đầu điều khiển đóng/mở khí nén, cấp khí cho xy lanh khí nén của van Robolux Type 2036.
- Chuyển động khí nén làm piston truyền động → đóng hoặc mở van theo lệnh.
- Cảm biến không tiếp xúc (reed sensor) phát hiện vị trí piston (mở/đóng).
- Phản hồi trạng thái được gửi về hệ thống qua tín hiệu điện và đèn LED hiển thị.
- Công tắc DIP dùng để cài đặt phù hợp với kích thước actuator.
- Bộ lọc khí nén tích hợp bảo vệ van pilot khỏi bụi bẩn, đảm bảo hoạt động ổn định.
Ưu điểm nổi bật
-
- Điều khiển chính xác, ổn định: Van pilot tích hợp trực tiếp, giảm độ trễ và tổn thất khí nén.
- Phản hồi vị trí không tiếp xúc: Cảm biến reed + LED, độ bền cao, ít hao mòn.
- Lắp đặt nhanh, cài đặt dễ: Điều chỉnh kích thước actuator bằng công tắc DIP, không cần hiệu chuẩn phức tạp.
- Hỗ trợ truyền thông AS-Interface: Phù hợp hệ thống tự động hóa phân tán.
